| Nama | Down Them Hole Hammer, DTH Hammer |
| Merek | ROSCHEN |
| Lingkup aplikasi | Buka pengeboran batu, teknik terowongan |
| Kecepatan Pengeboran Lubang (mm / mnt) | 840 (mm / mnt) |
| Ukuran (mm) | 110 |
| Model | CIR110A |
| Diameter Lubang Bor (mm) | 110-120 (mm) (mm) |
| Energi dampak (MPa) | 0,5-0,7 |
| Kedalaman Lubang (M) | 200 M |
| Frekuensi dampak | 840 (Hz) |
| Diameter mantel | 98mm |

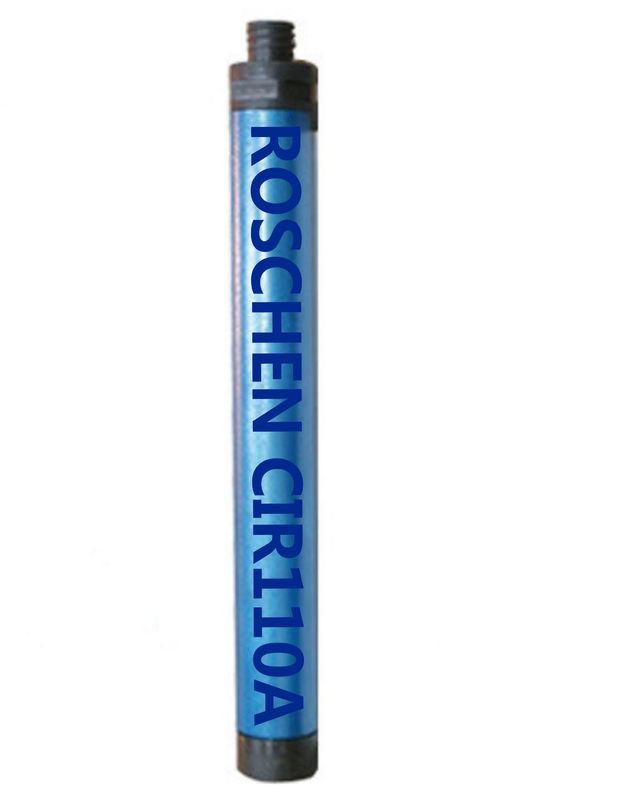

CIR110A Downhole Hammer Product Details:
Diameter pengeboran: Φ110--120mm
Diameter jaket: Φ98mm
Panjang total: 838 mm
Berat: 36kg
Tekanan kerja: 0,5-0,7Mpa
Konsumsi udara: 11m3 / menit
Frekuensi dampak: 840 kali / menit
DTH Drill Hammer Model Dimensi Spesifikasi
| Model | Bor Lubang Dia. (mm) | Casing OD (mm) | Panjang (mm) | Berat badan (kg) | Tekanan kerja (MPa) | Konsumsi udara (m3 / mnt) | Frekuensi dampak (T / mnt) |
| Hammer 65A DTH | Ø65-67 | 61 | 745 | 13 | 0,5-0,7 | 2.5 | ≥810 |
| Hammer 70A DTH | Ø74-76 | 67 | 766 | 15 | 0,5-0,7 | 3 | ≥810 |
| 80A DTH Hammer | Ø80-82 | 72 | 796 | 17 | 0,5-0,7 | 5,5 | ≥810 |
| 90 DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 7 | ≥840 |
| 90A DTH Hammer | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 6 | ≥840 |
| 900 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 5 | ≥700 |
| 930 DTH Hammer | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 6 | ≥700 |
| 110A DTH Hammer | Ø110-120 | 98 | 838 | 36 | 0,5-0,7 | 11 | ≥840 |
| DHD340 DTH Hammer | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3,5-15 | ≥1140 |
| DHD350 DTH Hammer | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7,5-9 | ≥1140 |
| DHD360 DTH Hammer | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
CIR110A DTH Hammer Common Troubleshooting Methods
| Malfungsi | alasan | Metode pengecualian |
| Pasokan udara tidak berdampak | 1. Ada benda asing di katup cakram dan katupnya macet. | Membongkar penabrak untuk pembersihan dan pemeriksaan. |
| 2. Minyak pelumas terlalu kental untuk menempelkan piston. | Buka katup, tambahkan sedikit minyak tanah atau siram bensin, dan ganti pelumas yang lebih tipis. | |
| 3. Setelah mata bor menonjol keluar, itu akan snap ke sendi depan dan tidak dapat direset. | Hapus kepala bor untuk perawatan. | |
| 4. Pelumasan yang buruk, piston dan silinder menggigit. | Membongkar dan merombak, mengganti komponen bila perlu, dan memperbaiki kondisi pelumasan. | |
| 5. Pasang komponen yang salah atau hilang. | Pasang kembali sesuai dengan diagram struktur | |
| Shockless | 1. Cincin karet rusak, pad penyetel dan paking tidak ditekan. | Ganti apron, tingkatkan paking |
| 2. Keausan piston, silinder, dll. | Ganti bagian |
CIR110A Downhole Drill Impactor Tindakan Pencegahan Operasi:
1. Dalam kondisi pengeboran batu yang normal, penabrak diservis dan dibersihkan dan dipasang kembali setiap 200 jam operasi. Pengeboran lubang atau slagging lumpur dilakukan setiap 100 jam.
2. Pelumasan dari penabrak dicapai melalui alat meminyaki pada mesin utama. Oleh karena itu, perlu untuk memastikan bahwa alat peminyakan diisi dengan minyak sebelum dimulainya setiap shift, dan masih ada surplus sebelum shift berikutnya dimulai. Minyak pelumas adalah minyak mekanik No. 20 di musim panas dan No. 5-10 minyak mekanik di musim dingin. Sebelum penabrak dipasang di pipa bor, katup buang dioperasikan untuk mengangkat puing-puing di pipa bor dan memeriksa apakah ada minyak dalam pipa bor. Periksa perangkat dampak setelah tersambung.
3. Penabrak dan batang bor tidak boleh terbalik di dalam lubang untuk mencegah kecelakaan. Dalam proses pengeboran ke lubang, jika Anda ingin menghentikan pengeboran, Anda tidak harus menghentikan pasokan udara ke penabrak segera. Anda harus mengangkat bor dan meniupnya, dan menghentikan pasokan gas ketika tidak ada lagi batu dan bubuk batu di dalam lubang. , Lalu berhenti berputar.
Selamat datang untuk bertanya, kami akan melakukan yang terbaik untuk menyediakan Anda dengan informasi informasi produk yang diperlukan.
