Sistem Pengeboran Overburden

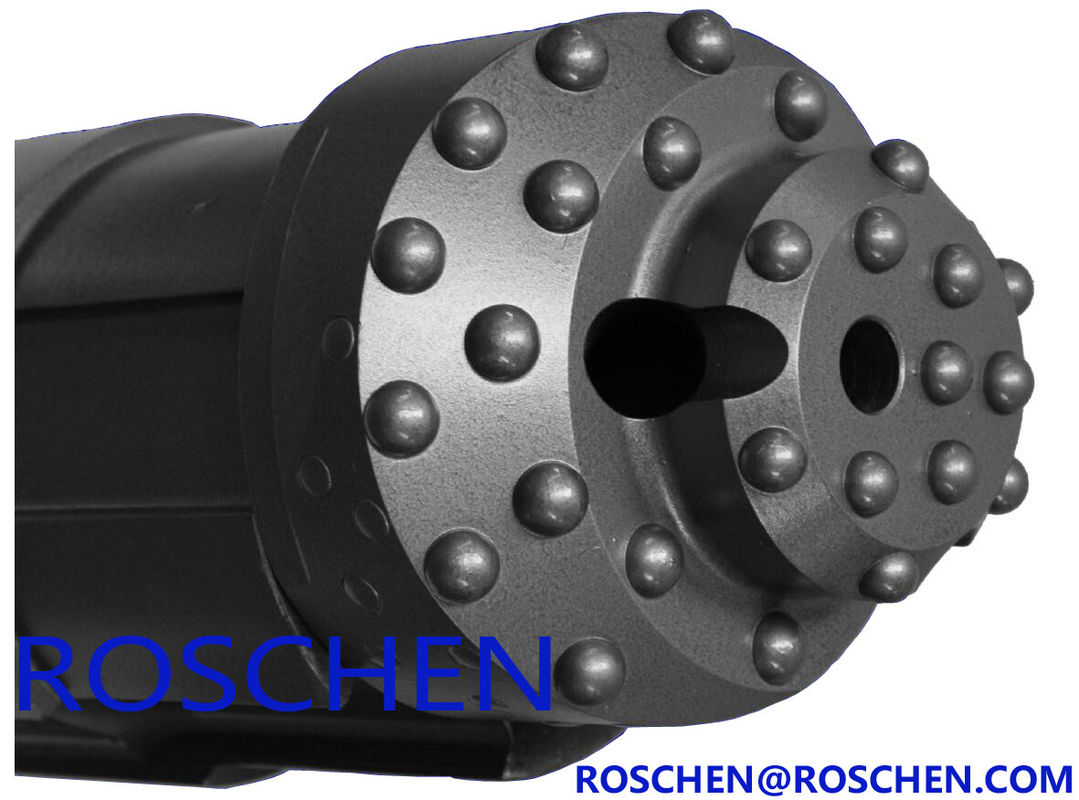

Sistem ODS Roschen adalah sistem Pemboran Pengeboran Eksentrik dua bagian yang terbukti yang dirancang untuk pengeboran dan casing lubang secara simultan, melalui kondisi tanah yang tidak stabil.
Fitur Utama:
. Tersedia untuk ukuran casing dari 114mm (4 1/2 ") hingga 273mm (10¾") diameter Desain dua bagian yang sederhana untuk transfer energi yang lebih baik ke Bit face
. Kinerja pengeboran optimal dalam kondisi tanah yang tidak stabil
. Bit Eksentrik dapat dengan mudah dan cepat dihapus untuk penggantian atau perbaikan
. Pengaturan penguncian "terbuka dan tertutup" di dalam pemegang bit sehingga tidak ada yang dapat mencegah Bit Eksentrik dari penutupan
. ODS Bit memiliki desain pilot positif yang membantu memandu Bit Eksentrik dan menghasilkan lubang yang lebih lurus
| Sistem Casing Eksentrik (Sistem Pengeboran Overentris Eksentrik) | |||||||||
| Mengetik | Casing Recom.Ukuran (mm) | Min Batin Dia.of Casing sepatu Dia (mm) D | Reaming Dia (mm) C | DTH HAMMER | Pipa Bor | Bagian no. | |||
| Max.OD (A) | Min.ID (B) | Benang Koneksi | OD (mm) | Kunci pas datar (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Misi 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Misi 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Misi 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Misi 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Misi 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
ODEX
ROSCHEN menghasilkan Sistem Pengeboran Pengeboran Eksentrik ODEX, dimulai dengan ODEX90 ke ODEX445. Sistem tiga bagian ini terdiri dari bit pilot, reamer, perangkat pemandu. Sistem pengeboran overflow ROSCHEN ODEX digunakan secara luas dalam berbagai aplikasi mulai dari pengeboran sumur dan penambangan hingga penahan batuan dan investigasi lokasi.
Advtanges:
- Penghapusan stek dengan cepat; Tingkat penetrasi tinggi, terutama dalam pembentukan batuan tahan;
- Pengambilan tanah dan air tanah yang mudah selama pengeboran;
- Kemungkinan untuk mengukur estimasi hasil pada kedalaman yang dipilih dalam formasi;
- Menguntungkan dalam formasi yang tidak terkonsolidasi dengan resiko caving yang tinggi
Rentang Aplikasi:
Sangat cocok untuk pengeboran sumur air, sumur geotermal, tumpukan mirco pendek, lubang medium mini-grouting, proyek bendungan dan pelabuhan.
1. Ketika pengeboran dimulai, reamer mengayun keluar dan menumpuk lubang pilot yang cukup lebar untuk tabung casing untuk meluncur ke belakang perakitan bor.
2. Ketika kedalaman yang dibutuhkan tercapai, rotasi dibalik dengan hati-hati, dimana perubah arah ayunan, memungkinkan rakitan bor bit ditarik melalui casing.
3. Tabung casing yang harus ditinggalkan di lubang bor harus disegel di bagian bawah lubang dengan cara semen nat atau beberapa agen segel lainnya.
4. Pengeboran terus ke kedalaman yang diinginkan di batuan dasar menggunakan pengeboran konvensional.
