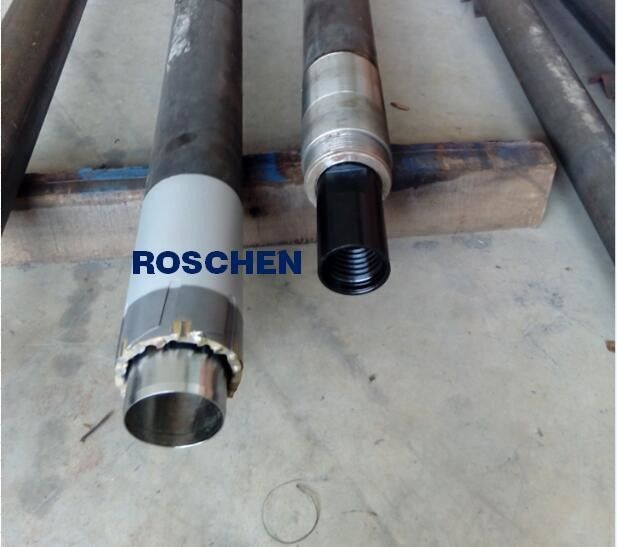

Laras inti Mazier otomatis dirancang untuk mendapatkan sampel inti yang tidak terganggu di tanah yang sangat lunak.
Barel inti ini memiliki rakitan ban dalam pegas. Saat mengebor dalam formasi lunak, case inti pengangkat menjorok hingga 50mm di depan bit, dan bertindak sebagai sepatu pemotongan. Inti lunak dilindungi dari siraman air.
Ketika coring dalam material yang lebih keras, ban dalam pegas dimuat di bawah tekanan dan tabung dalam menarik, jadi sekarang kasing inti pengangkat mengasumsikan posisi normal.
Pengeboran Wireline adalah metode khusus untuk menghilangkan inti. Ketika driller ingin menghilangkan inti dari bor inti konvensional, seluruh barel inti harus dikeluarkan dari lubang. Ini memakan waktu, karena setiap batang harus dilepas satu per satu. Dengan pengeboran wireline, satu barel inti dapat dilepas dari dasar lubang tanpa melepas tali batang. Ketika driller ingin menghilangkan inti, overshot diturunkan pada ujung kabel. The overshot menempel ke bagian belakang tabung inti barel dan kawat ditarik kembali dan tabung batin melepaskan diri dari laras.
Ini tersedia dalam diameter lubang 101mm (inti 74mm) dan dapat digunakan bersama dengan barel inti T2-101 dan T6-101 yang lebih cocok untuk batuan keras.
Inti berdiameter 74 mm yang diperoleh dengan mazier kompatibel dengan peralatan pengujian triaksial laboratorium yang biasa digunakan.
spesifikasi | Mazier 101 |
Diameter Luar (mm) | 101 |
Diameter inti (mm) | 74.0 |
Benang kepala | CR50 / BW / BWY / NW / NWY |
Area Lubang (cm²) | 80.2 |
Area Inti (cm²) | 43.0 |
Batang Bor yang Direkomendasikan | CR50 / BW / BWY / NW / NWY |
Casing yang Direkomendasikan | M116 |
Teknologi ini mengambil sampel inti berdiameter besar (101 mm) dalam ukuran panjang 1,5 m.
Dengan menggunakan barel inti dinding tiga lapis memungkinkan pemindahan sampel saat diambil dari tanah, menjamin sampel inti yang tidak terganggu. Itu sebabnya sampel ini selain baik untuk uji laboratorium geoteknik berdiameter besar di luar tujuan geologis.
Liner inti PVC digunakan di dalam tabung bagian dalam untuk mempertahankan inti, dan penangkap “keranjang” dapat digunakan untuk mencegah bahan lunak agar tidak tergelincir keluar.
Jenis barel inti ini digunakan secara luas di beberapa bagian Eropa dan Australasia dan dilaporkan memberikan pemulihan 100% dalam formasi lunak, seperti pasir, lanau dan marls.
Sistem wireline memungkinkan hanya barel inti (tabung kedua dan ketiga) yang ditarik ke permukaan setelah pengeboran inti 1,5 m, sedangkan tabung luar berfungsi sebagai selubung.
ROSCHEN memproduksi berbagai jenis barel inti dengan kualitas tinggi.
Ukuran Tersedia:
Barel inti NMLC, barel inti HMLC
Barel inti HWF, barel inti PWF
NWG core barel, barel inti HWG
LTK48 barel inti
Barel inti Mazier
412 barel inti F
Barel inti M101
Barel inti B76, barel inti B86, barel inti B101, barel inti B131, barel inti B146
BQ inti barel NQ inti barel, HQ inti barel PQ inti barel, NQ3 inti barel, HQ3 inti barel, PQ3 inti barel
Barel inti TT-46 barel inti TT56
T2-56 barel inti, barel inti T2-66, barel inti T2-76, barel inti T2-86, barel inti T2-101
T6-76 barel inti T6-86 barel inti T6-101 barel inti T6-116 barel inti T6-131 barel inti
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 barel inti
