Down The Hole Bor Hammer / Tunnel Engineering Down Hole Tools

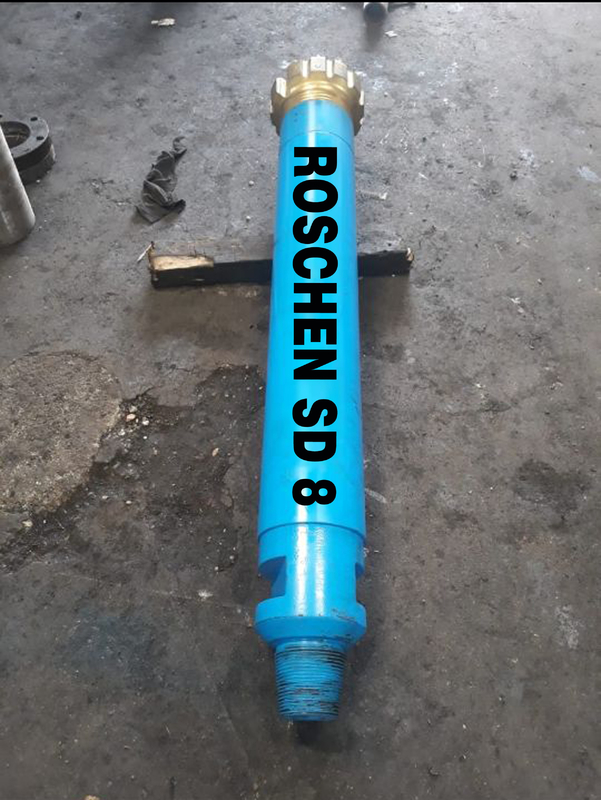

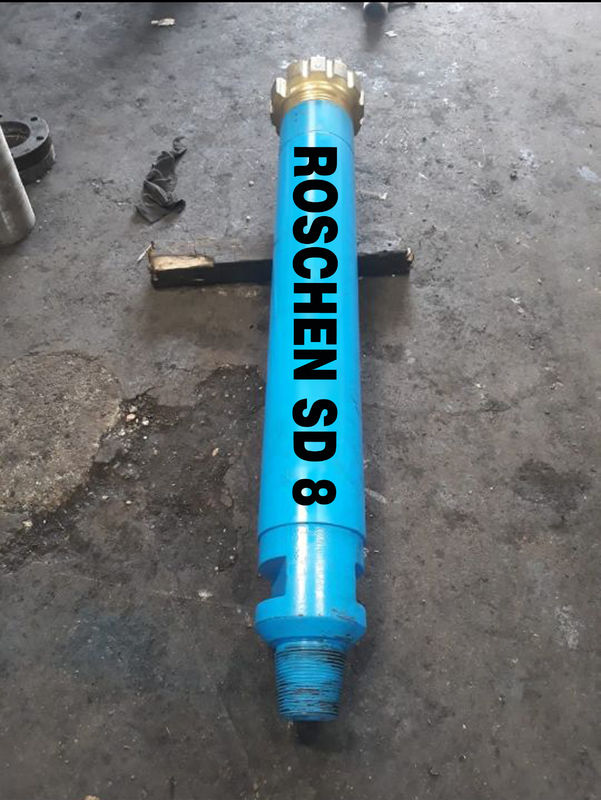

Down The Hole Hammer SD8 Hammer Rock Drilling / Tunnel Engineering Down Hole Tools
Pengenalan Palu Bor Bawah Lubang
Sirkulasi Terbalik Palu pengeboran RC dan mata bor palu memberikan kinerja yang luar biasa bersama dengan keandalan dan kesederhanaan yang luar biasa.Palu sirkulasi balik kami cocok untuk eksplorasi dan proses kontrol kadar apa pun untuk mendapatkan sampel yang akurat tanpa kontaminasi.Palu pengeboran RC dalam banyak kasus dapat melakukan pengumpulan sampel terus menerus dalam waktu yang sangat singkat dengan coring konvensional atau wireline.
Dimensi Spesifikasi Palu Bor Lubang Bawah
Spesifikasi Teknis Palu DTH ROSCHEN | |||||||
Ukuran palu | Bit Shank | Kode ROSCHEN | Benang Sambungan | Sedikit yang cocok | Tekanan Pekerjaan | Konsumsi udara | |
2" | BR2 | ROS 11 ROS 22 | kotak RD50 | 70-90mm | 0,7-1,75Mpa | 0,7Mpa | 4,5m3/mnt |
1.0Mpa | 4m3/mnt | ||||||
1.4Mpa | 5m3/mnt | ||||||
3" | DHD3.5 | ROS 32 | Reg API 2 3/8" | 90-110mm | 1.0-1.5Mpa | 1.0Mpa | 4,5m3/mnt |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/mnt | |||||
4" | DHD340 | ROS 34 | Reg API 2 3/8" | 110-135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/mnt |
polisi 44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/mnt | |||||
M40 | 2.4Mpa | 15m3/mnt | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Reg/ API 3 1/2" Reg | 135-155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/mnt |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/mnt | |||||
M50 | 2.4Mpa | 23m3/mnt | |||||
6" | DHD360 | ROS 62 ROS 64 | Reg API 3 1/2" | 155-190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/mnt |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/mnt | |||||
M60 | 2.4Mpa | 28.5m3/mnt | |||||
8" | DHD380 | ROS 82 ROS 84 | Reg API 4 1/2" | 195-254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/mnt |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/mnt | |||||
SD8 | 2.4Mpa | 34m3/mnt | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | Reg API 6 5/8" | 254-311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/mnt |
angka 100 | 1.8Mpa | 40m3/mnt | |||||
ROS 100 | 2.4Mpa | 55m3/mnt | |||||
12" | DHD1120 | ROS 120 | Reg API 6 5/8" | 305-445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/mnt |
SD12 | 1.8Mpa | 56m3/mnt | |||||
nomor 120 | 2.4Mpa | 78m3/mnt | |||||
15" | nomor 150 | ROS 150 | API 6 5/8" Reg | 530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/mnt |
DHD1150 | 1.8Mpa | 56m3/mnt | |||||
QL150 | 2.5Mpa | 78m3/mnt | |||||
18" | bilangan 180 | ROS 180 | API 6 5/8" Reg | 600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/mnt |
DHD1180 | 1.8Mpa | 56m3/mnt | |||||
QL180 | 2.5Mpa | 78m3/mnt | |||||
24" | bilangan 240 | ROS 240 | API 6 5/8" Reg | 775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/mnt |
QL 240 | 1.8Mpa | 56m3/mnt | |||||
SD 24 | 2.5Mpa | 78m3/mnt | |||||
Catatan: | |||||||
Spline apa pun tersedia | |||||||
API, Metzke, Remet, utas Fabe tersedia! | |||||||
Setiap shank tipe khusus DTH Hammer akan tersedia berdasarkan permintaan. |
Spesifikasi DTH Hammer Tekanan Rendah | |||||||
Model | Lubang Bor Dia.(mm) | Selubung OD (mm) | Panjang (mm) | Berat (kg) | Tekanan kerja (MPa) | Konsumsi udara (m3/mnt) | Frekuensi dampak (T/mnt) |
Palu DTH 65A | 65-67 | 61 | 745 | 13 | 0,5-0,7 | 2.5 | 810 |
Palu DTH 70A | 74-76 | 67 | 766 | 15 | 0,5-0,7 | 3 | 810 |
Palu DTH 80A | 80-82 | 72 | 796 | 17 | 0,5-0,7 | 5.5 | 810 |
90 DTH Palu | 90-100 | 80 | 796 | 22 | 0,5-0,7 | 7 | 840 |
Palu DTH 90A | 90-100 | 80 | 796 | 22 | 0,5-0,7 | 6 | 840 |
Palu 900 DTH | 90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | 700 |
930 DTH Palu | 90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | 700 |
Palu DTH 110A | 110-120 | 98 | 838 | 36 | 0,5-0,7 | 11 | 840 |
Palu DHD340 DTH | 110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3,5-15 | 1140 |
Palu DHD350 DTH | 135-155 | 122 | 1213 | 57 | 0,6-2,5 | 7.5-9 | 1140 |
DHD360 DTH Hammer | 152-190 | 139 | 1300 | 98 | 0,6-2,5 | 10.5-19 | 1140 |
Detail Palu Bor Bawah Lubang
Tindakan Pencegahan Operasi Palu Bor Downhole CIR110A:
1. Dalam kondisi pengeboran batu normal, palu diservis dan dibersihkan serta dipasang kembali setiap 200 jam operasi.Pengeboran lubang atau mud slagging dilakukan setiap 100 jam.
2. Pelumasan palu dicapai melalui perangkat meminyaki pada mesin utama.Oleh karena itu, perlu dipastikan bahwa alat pemoles diisi dengan oli sebelum dimulainya setiap shift, dan masih ada kelebihan sebelum shift berikutnya dimulai.Oli pelumas adalah oli mekanis No. 20 di musim panas dan oli mekanis No. 5-10 di musim dingin.Sebelum palu dipasang pada pipa bor, katup buang dioperasikan untuk menghilangkan kotoran di dalam pipa bor dan memeriksa apakah ada oli di dalam pipa bor.Periksa perangkat benturan setelah terhubung.
3. Palu DTH dan batang bor tidak boleh dibalik dalam lubang untuk mencegah kecelakaan.Dalam proses mengebor lubang, jika ingin menghentikan pengeboran, sebaiknya jangan langsung menghentikan suplai udara ke palu.Anda harus mengangkat bor dan meniupnya, dan menghentikan pasokan gas ketika tidak ada lagi batu dan bubuk batu di dalam lubang., Kemudian berhenti berputar.
Selamat datang untuk menanyakan, kami akan melakukan yang terbaik untuk memberi Anda informasi produk yang diperlukan.
