Dinding Tipis Wireline AW BW NW Delta 425 Bor Pipa
Pengenalan Pipa Bor
Pipa bor, adalah pipa berongga, berdinding tipis, baja atau paduan aluminium yang digunakan pada rig pengeboran.Berongga untuk memungkinkan cairan pengeboran dipompa ke lubang melalui bit dan mendukung anulus.Muncul dalam berbagai ukuran, kekuatan, dan ketebalan dinding, tetapi biasanya 27-32 kaki panjangnya (Rentang 2).Panjang yang lebih panjang, hingga 45 kaki, ada (Rentang 3).
Batang bor harus dirancang untuk mentransfer torsi pengeboran untuk panjang gabungan yang sering melebihi beberapa mil ke kerak bumi, dan juga harus mampu menahan perbedaan tekanan antara dalam dan luar (atau sebaliknya), dan memiliki kekuatan yang cukup untuk menangguhkan total berat komponen yang lebih dalam.Untuk sumur dalam, ini membutuhkan tabung baja tempered yang mahal, dan pemilik menghabiskan banyak upaya untuk menggunakannya kembali setelah menyelesaikan sumur.
Fitur Pipa Bor
1. Ringan (lebih ringan dari pipa bor kuno 45%)
2. Cuplikan segera, debu lubang vertikal kecil yang tersisa setelah pengeboran stek, ke dalam lubang yang jelas.
3. Kacang kartu dengan cepat dan mudah menghubungkan dan menyimpan bahan banding.
Ukuran Pipa Bor tersedia:
Seri "Q": BQ, NQ, HQ, PQ
Seri "W": RW, EW, AW, BW, NW, HW
Seri "WJ": AWJ, BWJ, NWJ, KWJ, HWJ
Seri Metrik: 33, 42, 50
Parameter Pipa Bor
Spesifikasi batang bor: | ||||
Seri "Q": | AQ, BQ, NQ, HQ, PQ, NQ3, HQ3, PQ3, | |||
Seri "TW": | ATW, BTW, NTW, HTW, | |||
Seri "U" (bawah tanah): | AQU, BQU, NQU, HQU, ATWU, BTWU | |||
Ukuran | OD (mm) | ID (mm) | Berat / 3m (kg) | Berat / 1,5 m (kg) |
SEBUAH | 43.1 | 36.1 | 11 | 5.5 |
B | 55.58 | 45,97 | 19.05 | 9.53 |
N | 69.85 | 60.45 | 23.77 | 11.89 |
H | 88.9 | 77,72 | 34.88 | 17.44 |
P | 114.3 | 101.6 | 53.07 | 26.54 |
ATW | 44.5 | 36.8 | 11.5 | 5.75 |
BTW | 56.64 | 48.51 | 15.65 | 7.83 |
NTW | 73.15 | 64.26 | 22.91 | 11.46 |
HTW | 90,93 | 81.53 | 30.75 | 15.38 |
Ukuran | Panjangnya | OD | Indo | Bobot |
Utas Q standar atau utas RQ | ||||
Batang bor, B | 1,5 m | 55.6mm | 46mm | 9.4kg |
3 m | 18,6kg | |||
Batang bor, N | 1,5 m | 71mm | 60mm | 13,5kg |
3 m | 23,7kg | |||
Batang bor, H | 1,5 m | 89mm | 77.8mm | 17,93kg |
3 m | 35.84kg | |||
Batang bor, P | 1,5 m | 114.3mm | 101.6mm | 26.79kg |
3 m | 52,56kg |

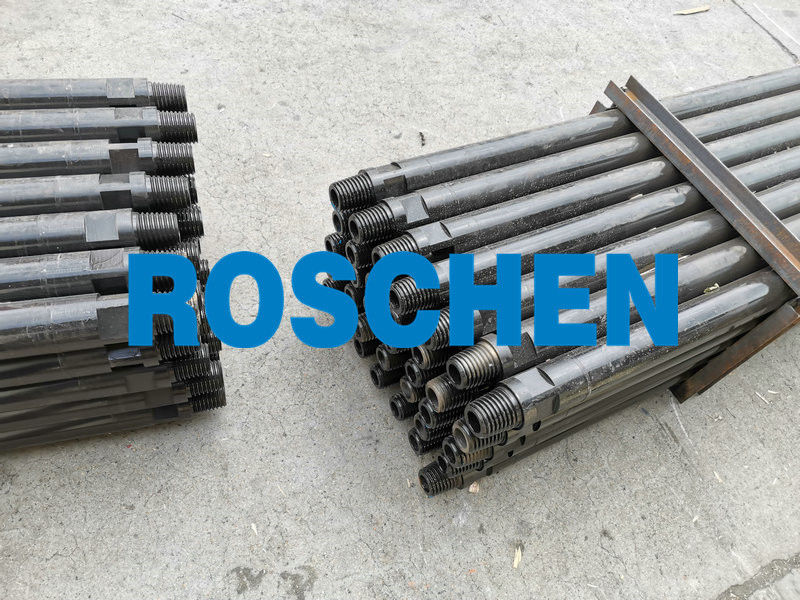

Gambar Pipa Bor
