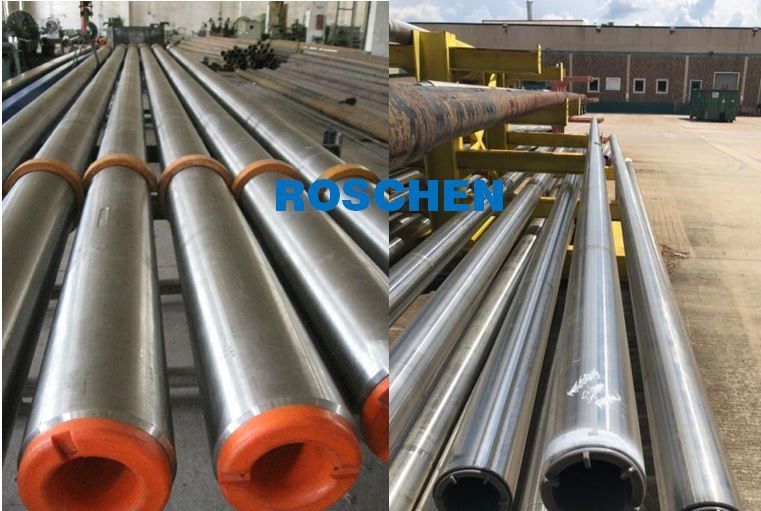

NON-MAGNETIC DRILL COLLAR 6.500” NC50 FLEXI COLLAR
Kerah Bor Non-Magnetik
Collar bor non-magnetik Command Tubular adalah sambungan tugas berat integral yang dibuat dari batang baja tahan karat austenitik yang kokoh.Kerah bor non-magnetik kami dilengkapi dengan kondisi permukaan akhir mesin.
Semua kerah non-magnetik bekerja panas/dingin untuk memberi mereka sifat mekanik yang diperlukan.Batang-batang tersebut kemudian ditrepan, hot spot diperiksa dan dikerjakan.Perawatan lubang internal dilakukan pada panjang penuh untuk mencapai status tekan yang tepat dari diameter internal.
NON-MAGNETIC DRILL COLLAR 4,75” NC38 FLEXI COLLAR
| Spesifikasi | ||
| OD nominal | 4 3/4"(4.75") | |
| ID Nominal | 2 11/16"(2.685") | |
| Kelas Matrial | P530 | |
| Ukuran butir | 3-5 ASTM | |
| Permeabilitas Magnetik | 1,001 maks. | |
| Ukuran Drift | 2 9/16"(2,5625") | |
| IPC | Tidak ada | |
| Sifat Kimia | Fosfor | <0,05% |
| Sulfur | <0,03% | |
| Berat Rata-Rata Per Sendi | ||
| Kriteria Manufaktur | Spesifikasi API7-1 | |
| Kapasitas Kerah Bor | ||
| Daya tarik | 130.5 KSI | |
| 120 KSI Min | ||
| Kekuatan Hasil | 121,4 KSI | |
| 110 KSI Min | ||
| Kekuatan Dampak | 171 IB/ft | |
| Charpy V Notch | ||
| Kekerasan (Brinell) | 311-321 BHN | |
| Spesifikasi Sambungan / Sambungan Alat | |||
| Koneksi | NC38 | ||
| OD | 4 3/4"(4.75") | Indo | 2 11/16"(2,6875") |
| Berat yang Disesuaikan | Panjang rata-rata | 31.00 kaki | |
| Daya tarik | 587300Ib | Kekuatan Torsi | 18100Ib/ft |
| Torsi Riasan yang Direkomendasikan | 9700Ib/ft | Torsi Make Up Maksimum | |
| Pemanjangan | 18% | Perpindahan Cairan | |
| Kapasitas Cairan | 0,360 gal/ft | Reses Lift | tidak ada |
| Slip Reses | tidak ada | Kriteria Inspeksi | NS-2 |
NON-MAGNETIC DRILL COLLAR 6.500” NC50 FLEXI COLLAR
| Spesifikasi | ||
| OD nominal | 6 1/2"(6.5") | |
| ID Nominal | 3 1/4" (3.25") | |
| Kelas Matrial | P530 | |
| Ukuran butir | 1-2 ASTM | |
| Permeabilitas Magnetik | 1,001 maks. | |
| Ukuran Drift | 3 1/8"(3.125") | |
| IPC | Tidak ada | |
| Sifat Kimia | Fosfor | <0,05% |
| Sulfur | <0,03% | |
| Berat Rata-Rata Per Sendi | ||
| Kriteria Manufaktur | Spesifikasi API7-1 | |
| Kapasitas Kerah Bor | ||
| Daya tarik | 122.1 KSI | |
| 120 KSI Min | ||
| Kekuatan Hasil | 119.2 KSI | |
| 110 KSI Min | ||
| Kekuatan Dampak | 181 pon/ft | |
| Charpy V Notch | ||
| Kekerasan (Brinell) | 296-303 BHN | |
| Spesifikasi Sambungan / Sambungan Alat | |||
| Koneksi | NC50 | ||
| OD | 6 1/2"(6.5") | Indo | 3 1/4" (3.25") |
| Berat yang Disesuaikan | Panjang rata-rata | 31.00 kaki | |
| Daya tarik | 560.800Ib | Kekuatan Torsi | 71.240Ib/ft |
| Torsi Riasan yang Direkomendasikan | 26700Ib/ft | Torsi Make Up Maksimum | |
| Pemanjangan | 18% | Perpindahan Cairan | |
| Kapasitas Cairan | 0,698 gal/ft | Reses Lift | tidak ada |
| Slip Reses | tidak ada | Kriteria Inspeksi | NS-2 |
NON-MAGNETIC DRILL COLLAR 6.750” NC50 FLEXI COLLAR
| Spesifikasi | ||
| OD nominal | 6 3/4"(6.75") | |
| ID Nominal | 3 1/4" (3.25") | |
| Kelas Matrial | P530 | |
| Ukuran butir | 2-4 ASTM | |
| Permeabilitas Magnetik | 1,001 maks. | |
| Ukuran Drift | 3 1/8"(3.125") | |
| IPC | Tidak ada | |
| Sifat Kimia | Fosfor | <0,05% |
| Sulfur | <0,03% | |
| Berat Rata-Rata Per Sendi | ||
| Kriteria Manufaktur | Spesifikasi API7-1 | |
| Kapasitas Kerah Bor | ||
| Daya tarik | 132,9 KSI | |
| 120 KSI Min | ||
| Kekuatan Hasil | 123,7 KSI | |
| 110 KSI Min | ||
| Kekuatan Dampak | 170 pon/ft | |
| Charpy V Notch | ||
| Kekerasan (Brinell) | 306-316 BHN | |
| Spesifikasi Sambungan / Sambungan Alat | |||
| Koneksi | NC50 | ||
| OD | 6 3/4"(6.75") | Indo | 3 1/4" (3.25") |
| Berat yang Disesuaikan | Panjang rata-rata | 31.00 kaki | |
| Torsi Riasan yang Direkomendasikan | Torsi Make Up Maksimum | ||
| Pemanjangan | 18% | Perpindahan Cairan | |
| Kapasitas Cairan | Reses Lift | tidak ada | |
| Slip Reses | tidak ada | Kriteria Inspeksi | NS-2 |
NON-MAGNETIC DRILL COLLAR 8.000” 6-5/8” REG FLEXI COLLAR
| Spesifikasi | ||
| OD nominal | 8"(8") | |
| ID Nominal | 3 1/2"(3.5") | |
| Kelas Matrial | P530 | |
| Ukuran butir | 3-4 ASTM | |
| Permeabilitas Magnetik | 1,001 maks. | |
| Ukuran Drift | 3 3/8"(3.325") | |
| IPC | Tidak ada | |
| Sifat Kimia | Fosfor | <0,05% |
| Sulfur | <0,03% | |
| Berat Rata-Rata Per Sendi | ||
| Kriteria Manufaktur | Spesifikasi API7-1 | |
| Kapasitas Kerah Bor | ||
| Daya tarik | 130.5 KSI | |
| 120 KSI Min | ||
| Kekuatan Hasil | 120,5 KSI | |
| 100 KSI Min | ||
| Kekuatan Dampak | 146 pon/ft | |
| Charpy V Notch | ||
| Kekerasan (Brinell) | 298-302 BHN | |
| Spesifikasi Sambungan / Sambungan Alat | |||
| Koneksi | 6 5/8" REG | ||
| OD | 8"(8") | Indo | 3 1/2"(3.5") |
| Berat yang Disesuaikan | Panjang rata-rata | 31.00 kaki | |
| Torsi Riasan yang Direkomendasikan | Torsi Make Up Maksimum | ||
| Pemanjangan | 20% | Perpindahan Cairan | |
| Kapasitas Cairan | Reses Lift | tidak ada | |
| Slip Reses | tidak ada | Kriteria Inspeksi | NS-2 |
NON-MAGNETIC DRILL COLLAR 8.250” 6-5/8” REG FLEXI COLLAR
| Spesifikasi | ||
| OD nominal | 8 1/4"(8,25") | |
| ID Nominal | 3 1/2"(3.5") | |
| Kelas Matrial | P530 | |
| Ukuran butir | ASTM | |
| Permeabilitas Magnetik | 1,001 maks. | |
| Ukuran Drift | 3 3/8"(3.325") | |
| IPC | Tidak ada | |
| Sifat Kimia | Fosfor | <0,05% |
| Sulfur | <0,03% | |
| Berat Rata-Rata Per Sendi | ||
| Kriteria Manufaktur | Spesifikasi API7-1 | |
| Kapasitas Kerah Bor | ||
| Daya tarik | 110.000 psi min | |
| 758 Mpa min | ||
| Kekuatan Hasil | 100.000 psi min | |
| 689 Mpa min | ||
| Kekuatan Dampak | di atas 60J ft/Ibs | |
| Kekerasan (Brinell) | Minimal 285 BHN | |
| Spesifikasi Sambungan / Sambungan Alat | |||
| Koneksi | 6 5/8" REG | ||
| OD | 8 1/4"(8,25") | Indo | 3 1/2"(3.5") |
| Berat yang Disesuaikan | Panjang rata-rata | 31.00 kaki | |
| Torsi Riasan yang Direkomendasikan | Torsi Make Up Maksimum | ||
| Pemanjangan | 20% | Perpindahan Cairan | |
| Kapasitas Cairan | Reses Lift | tidak ada | |
| Slip Reses | tidak ada | Kriteria Inspeksi | NS-2 |
Bor Kerah
Collar bor Command Tubular terbuat dari baja paduan kromium molibdenum AISI 4145H yang dimodifikasi.Batang kerah bor ini diberi perlakuan panas panjang penuh dan dipadamkan dengan air untuk mendapatkan sifat mekanik seperti yang ditentukan oleh API Spec 7-1.
Sertifikasi uji pabrik mekanik dan kimia lengkap disertakan dengan semua kerah bor.Sertifikasi uji pabrik ini menjamin kisaran kekerasan 285 hingga 341 BHN dan nilai benturan 40 ft-lbs pada suhu kamar, satu inci di bawah permukaan.
Semua batang kerah bor ditrepan kemudian dialihkan ke spesifikasi API untuk memastikan lubang toleransi yang dekat.Kerah bor juga dilengkapi dengan permukaan luar yang dikerjakan dengan mesin atau dikupas kasar.
