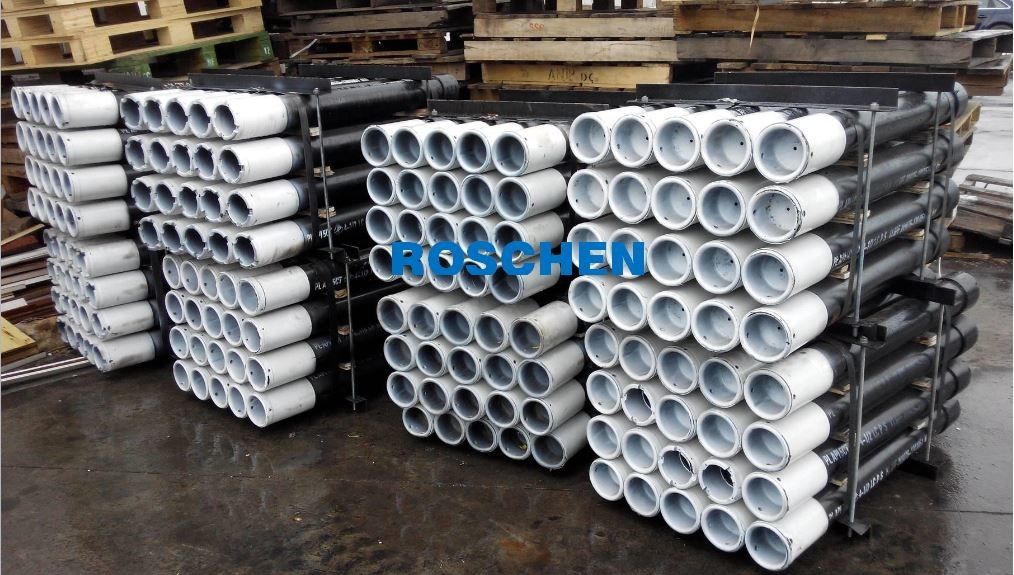

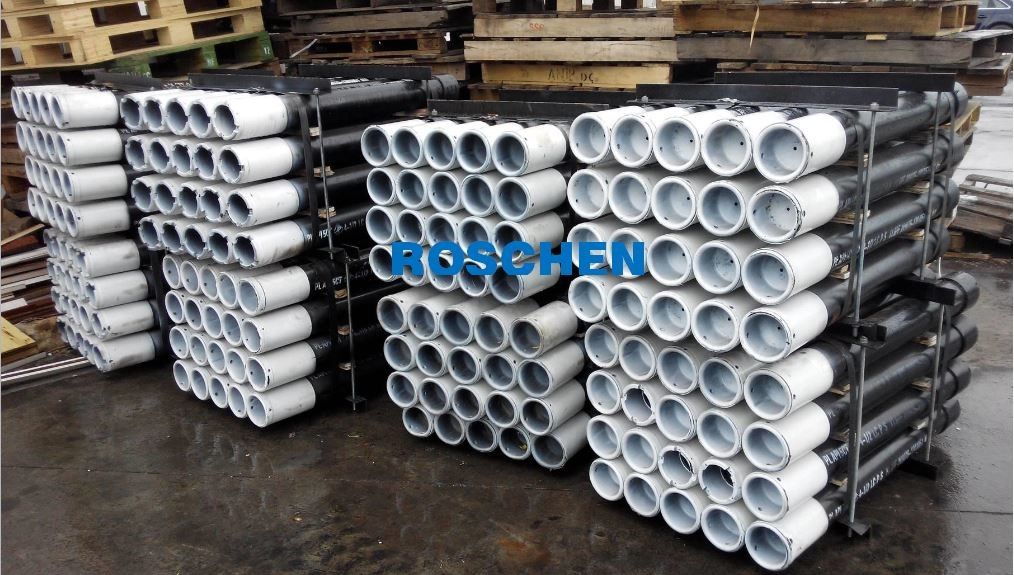

Pipa Casing dan Tubing Kesal
Pipa selubung jarang merupakan pipa produk, dan hanya digunakan untuk membuat lubang.Jenis pipa ini paling sering digunakan untuk melindungi saluran utilitas jarak pendek.Pipa selubung dapat dipasang dalam beberapa bagian dan kemudian dilas atau dijalin bersama segera sebelum pemasangan.
Diameter pipa selubung biasanya berdiameter antara 4 hingga 55 inci, meskipun telah berhasil memasang pipa selubung dengan diameter 150 inci.
1.315” X 1.80 lb/ft Multiseal ROS-PS-8
| Spesifikasi | ||
| OD Tabung Nominal | 1,315" | |
| Ukuran Drift | 0,955" | |
| Kualitas baja | L-80 | |
| Berat Nominal | 1.80lb/ft | |
| Ketebalan Dinding Nominal | 0,133" | |
| ID Nominal | 1.049" | |
| Panjang Koneksi | Pin Panjang LP Kotak Panjang LB LB Minimum = LP-0,18" |
|
| Koneksi Make-Up Loss | 2.23" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 40000lbs | 178kN |
| API Runtuh | 14550 psi | 1003bar |
| Hasil Internal | 14160psi | 977bar |
| Kekuatan Sendi | 45600lbs | 203kN |
| Spesifikasi Koneksi | |||
| Koneksi | ROS-PS-8 | Cocok dengan | 1" Hyd CS |
| OD | 1,552" | Indo | 0,970" |
| Panjang Koneksi | 2.4" | Minimum | |
| 3.24" | Standar | 1 recut | |
| 4.08" | Tipe 2 | 2 recut | |
| 4.92" | Tipe 3 | 3 recut | |
| Torsi Make Up Minimum | 400 lb/ft | 540 N·m | |
| Torsi Make Up Optimal | 450 lb/ft | 610 N·m | |
| Torsi Make Up Maksimum | 500lb/ft | 680 N·m | |
| Efisiensi Tarik Koneksi | 114% | Kriteria Inspeksi | API5A5, API 5CT |
1,660” X 3,02 lb/ft Hydril CS
| Spesifikasi | ||
| OD Tabung Nominal | 1,66" | |
| Ukuran Drift | 1.184" | |
| Kualitas baja | L-80 | |
| Berat Nominal | 3,02 lb/ft | |
| Ketebalan Dinding Nominal | 0,191" | |
| ID Nominal | 1.278" | |
| Panjang Koneksi | ||
| Koneksi Make-Up Loss | 2.22" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 71000 lbs | 316kN |
| API Runtuh | 16290 psi | 1123bar |
| Hasil Internal | 16110 psi | 1111 bar |
| Kekuatan Sendi | 71000 lbs | 316 kN |
| Spesifikasi Koneksi | |||
| Koneksi | 1 1/4" Hydril CS | Cocok dengan | 1,66" ROS-PS-8 |
| OD | 1.927" | Indo | 1.218" |
| Panjang Koneksi | Minimum | ||
| Standar | 1 recut | ||
| Tipe 2 | 2 recut | ||
| Tipe 3 | 3 recut | ||
| Torsi Make Up Minimum | 600 lb/ft | 810 N·m | |
| Torsi Make Up Optimal | 700 lb/ft | 946 N·m | |
| Torsi Make Up Maksimum | 800lb/ft | 1081 N·m | |
| Efisiensi Tarik Koneksi | 100% | Kriteria Inspeksi | API 5A5, API 5CT |
1,900” X 3,64 lb/ft ROS Multiseal PS-8
| Spesifikasi | ||
| OD Tabung Nominal | 1.9" | |
| Ukuran Drift | 1.286" | |
| Kualitas baja | L-80 | |
| Berat Nominal | 3,64 lb/ft | |
| Ketebalan Dinding Nominal | 0,2" | |
| ID Nominal | 1,5" | |
| Panjang Koneksi | Pin Panjang LP Kotak Panjang LB LB Minimum = LP-0.21" |
|
| Koneksi Make-Up Loss | 2.23" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 85000 lbs | 379kN |
| API Runtuh | 15070 psi | 1039bar |
| Hasil Internal | 14740 psi | 1017 bar |
| Kekuatan Sendi | 86000 lbs | 383 kN |
| Spesifikasi Koneksi | |||
| Koneksi | ROS-PS-8 | Cocok dengan | 1 1/2" Hyd CS |
| OD | 2.162" | Indo | 1,440" |
| Panjang Koneksi | 2.43" | Minimum | |
| 3.27" | Standar | 1 recut | |
| 4.11" | Tipe 2 | 2 recut | |
| 4.95" | Tipe 3 | 3 recut | |
| Torsi Make Up Minimum | 800 lb/ft | 1085 N·m | |
| Torsi Make Up Optimal | 900 lb/ft | 1220 N·m | |
| Torsi Make Up Maksimum | 1000lb/ft | 1360 N·m | |
| Efisiensi Tarik Koneksi | 101% | Kriteria Inspeksi | API 5A5, API 5CT |
2,375” X 5,95 lb/ft ROS Multiseal PS-6
| Spesifikasi | ||
| OD Tabung Nominal | 2 3/8" | |
| Ukuran Drift | 1,773" | |
| Kualitas baja | P-110 | |
| Berat Nominal | 5,95 lb/ft | |
| Ketebalan Dinding Nominal | 0,254" | |
| ID Nominal | 1,867" | |
| Panjang Koneksi | Pin Panjang LP Kotak Panjang LB LB Minimum = LP-0.24" |
|
| Koneksi Make-Up Loss | 3.05" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 186000 lbs | 828kN |
| API Runtuh | 21010 psi | 1449bar |
| Hasil Internal | 20590 psi | 1420 bar |
| Kekuatan Sendi | 202500 lbs | 902 kN |
| Spesifikasi Koneksi | |||
| Koneksi | ROS-PS-6 | Cocok dengan | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| OD | 2.906" | Indo | 1,805" |
| Panjang Koneksi | 3.34" | Minimum | |
| 4.44" | Standar | 1 recut | |
| 5,53" | Tipe 2 | 2 recut | |
| 6.62" | Tipe 3 | 3 recut | |
| Torsi Make Up Minimum | 800 lb/ft | 3660 N·m | |
| Torsi Make Up Optimal | 900 lb/ft | 4120 N·m | |
| Torsi Make Up Maksimum | 1000lb/ft | 4580 N·m | |
| Efisiensi Tarik Koneksi | 101% | Kriteria Inspeksi | API 5A5, API 5CT |
2,875” X 8,70 lb/ft Hydril PSHW533
| Spesifikasi | ||
| OD Tabung Nominal | 2 7/8" | |
| Ukuran Drift | 2.165" | |
| Kualitas baja | P-110 | |
| Berat Nominal | 8,7 lb/ft | |
| Ketebalan Dinding Nominal | 0.308" | |
| ID Nominal | 2.259" | |
| Panjang Koneksi | ||
| Koneksi Make-Up Loss | 3.64" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 273000 lbs | 1215kN |
| API Runtuh | 21050 psi | 1450bar |
| Hasil Internal | 20620 psi | 1422 bar |
| Kekuatan Sendi | 273000 lbs | 1215 kN |
| Spesifikasi Koneksi | |||
| Koneksi | 2 7/8 PSHW533 | Cocok dengan | PSH503 PSH553 PSH563 |
| OD | 3.328" | Indo | 2.209" |
| Panjang Koneksi | Minimum | ||
| Standar | 1 recut | ||
| Tipe 2 | 2 recut | ||
| Tipe 3 | 3 recut | ||
| Torsi Make Up Minimum | 2500 lb/ft | 3378 N·m | |
| Torsi Make Up Optimal | 3000 lb/ft | 4054 N·m | |
| Torsi Make Up Maksimum | 4400lb/ft | 12259 N·m | |
| Efisiensi Tarik Koneksi | 100% | Kriteria Inspeksi | API 5A5, API 5CT |
3,500” X 12,95 lb/ft ROS Multiseal
| Spesifikasi | ||
| OD Tabung Nominal | 3,50" | |
| Ukuran Drift | 2.625" | |
| Kualitas baja | C-95SS | |
| Berat Nominal | 12,95 lb/ft | |
| Ketebalan Dinding Nominal | 0,375" | |
| ID Nominal | 2.750" | |
| Panjang Koneksi | Pin Panjang LP Kotak Panjang LB LB Minimum = LP-0,43" |
|
| Koneksi Make-Up Loss | 3.35" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 349800 lbs | 1556 kN |
| API Runtuh | 18180 psi | 1254 bar |
| Hasil Internal | 17810 psi | 1228 bar |
| Kekuatan Sendi | 416260 lbs | 1852 kN |
| Spesifikasi Koneksi | |||
| Koneksi | ROS-multiseal PS-6 | Cocok dengan | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | Indo | 2.687" |
| Panjang Koneksi | 3.77" | Minimum | |
| 5.03" | Standar | 1 recut | |
| 6.28" | Tipe 2 | 2 recut | |
| 7.54" | Tipe 3 | 3 recut | |
| Torsi Make Up Minimum | 6400 lb/ft | 8680 N·m | |
| Torsi Make Up Optimal | 7200 lb/ft | 9760 N·m | |
| Torsi Make Up Maksimum | 8000lb/ft | 10850 N·m | |
| Efisiensi Tarik Koneksi | 119% | Kriteria Inspeksi | API 5A5, API 5CT |
Upset Tubing adalah sambungan tubing panjang yang dipasang di lubang sumur untuk memudahkan ekstraksi minyak dan gas.Ini bertindak sebagai saluran, di mana cairan atau gas yang dihasilkan ditransmisikan dari bawah ke permukaan.Sambungan tabung relatif merupakan pipa panjang tunggal yang dapat bervariasi panjangnya dari 25 hingga 30 kaki. Panjang ideal ini memungkinkan produksi yang mudah karena sambungan tabung dilengkapi dengan ulir di kedua sisi dan dapat mengalir ke bawah melalui sumur dengan kedalaman berapa pun.Seperti kebanyakan peralatan tubing, sambungan tubing dirancang agar sesuai dengan jenis sumur tertentu, berdasarkan kondisi dan cairan bawah tanah.
