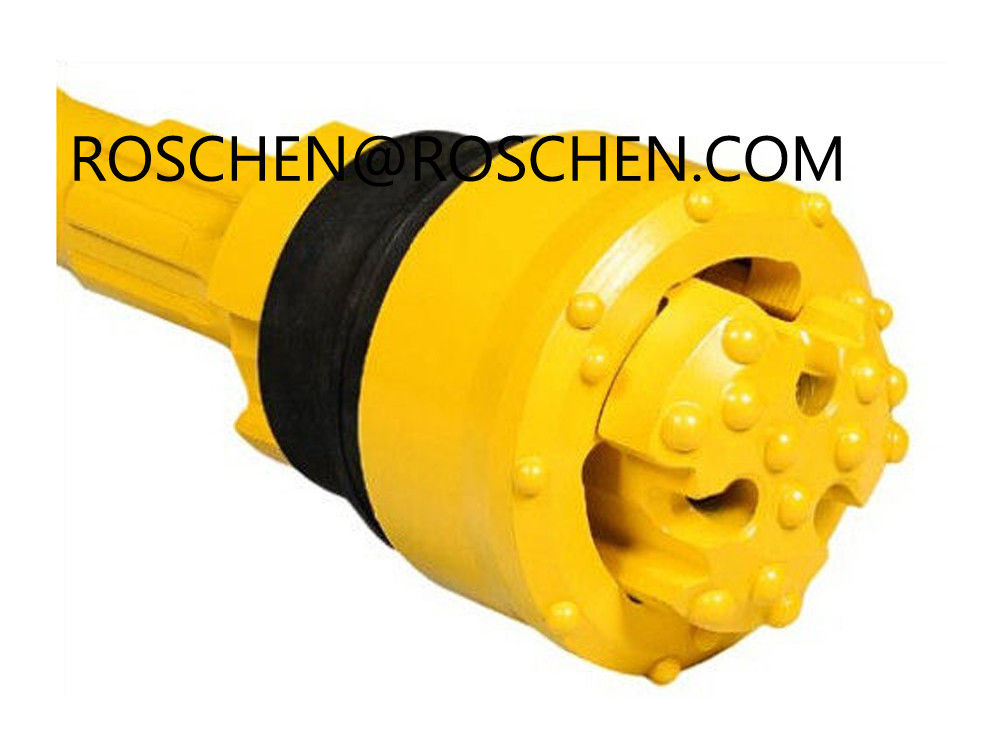

Overburden Drill Bit sistem pengeboran overburden 70mm - 400mm OD
Sistem Bor Stratex
Sistem Bor Stratex (SDS) adalah sistem pengeboran lapisan penutup yang dirancang untuk kondisi yang memerlukan lubang bersarung.Lubang yang runtuh cenderung membuat pengeboran lapisan penutup menjadi mahal, dengan peralatan pengeboran yang hilang dan waktu henti.
Bekerja sama dengan pembor dan kontraktor pemboran, SDS dikembangkan untuk mengatasi masalah tersebut.Desain eksentrik yang dipatenkan dan mata bor Drop Off Ring (DOR) memungkinkan tali bor dan casing diturunkan di dalam lubang secara bersamaan dengan sistem pengeboran palu konvensional.
Bit berdesain eksentrik SDS berputar ke luar dan mengebor lubang berdiameter lebih besar dari casing, menghindari masuknya gua, luapan, dan masalah lain yang umum terjadi dalam operasi pengeboran normal pada lapisan lunak dan kerikil atau batuan lepas.Karena 90% dari pengeboran lapisan penutup dunia berada di lapisan lepas, potensi pemanfaatan SDS sangat besar.
Setelah mencapai kedalaman yang ditentukan, bit reamer SDS ditarik dengan membalik arah rotasi dan dengan menerapkan tegangan pada bit reamer, yang memiliki lancip dan akan ditarik ke dalam casing untuk memudahkan pelepasan seluruh string bor.Ini meninggalkan casing di tempat untuk aplikasi lain atau untuk dihapus di kemudian hari.Metode SDS dirancang untuk digunakan dengan pipa berulir sambungan rata atau casing tipe las dan memberikan ukuran bit untuk berbagai ketebalan dinding casing yang berbeda.
Keuntungan SDS:
Aplikasi:
Aksesoris Tersedia dengan SDS:
Sistem Pengeboran Overburden
Perakitan Sistem Stratex
Metode Pengeboran Stratex digunakan dengan rig pengeboran putar udara dan sebagian besar palu downhole produsen.Batang bor dihubungkan ke penggerak atas rig menggunakan sub changeover atau sub putar.Batang bor kemudian dihubungkan ke palu lubang bawah dengan metode yang sama.Mur chuck dan cincin belah dilepas untuk memasukkan betis perangkat pemandu dan diamankan dengan mengganti cincin belah dan mur chuck. Mata bor reamer, dalam posisi tertutup, sekarang dimasukkan ke dalam casing shoe.Karena palu perkusi berada di dasar lubang, bekerja langsung di atas mata bor, gaya untuk menarik tabung casing dipindahkan melalui sepatu casing.Udara buangan dari bor mengarahkan kembali potongan yang lepas ke atas melalui rumpun pada perangkat pemandu, memaksanya keluar antara batang bor dan dinding selubung keluar melalui kepala pelepasan, yang dipasang ke tabung selubung.Dengan menggunakan discharge head, pengeboran tidak hanya lebih aman tetapi juga lebih bersih bagi lingkungan.Stratex dapat digunakan dengan busa atau air untuk membantu menghilangkan pemotongan.
Flushing yang bagus
Pembilasan yang baik penting untuk setiap operasi pengeboran yang berhasil atau dalam menggunakan sistem pengeboran lapisan penutup.Sistem Stratex menyediakan jet udara di atas dan di bawah perangkat pemandu, menciptakan ruang hampa di seluruh permukaan mata bor untuk membesarkan lubang, menghilangkan stek dengan kecepatan lingkaran yang lebih besar.Pengukur karbida di sepanjang sisi pilot dan bit reamer bertindak untuk menghancurkan stek menjadi partikel yang lebih halus, yang sebagian besar dikeluarkan dari lubang.Stek yang tersisa dipaksa kembali ke dinding rongga, menyisakan lebih sedikit bahan yang akan dikeluarkan dari lubang. |
|
|
Keuntungan:
|
|
Kecepatan udara penting untuk pembersihan lubang yang efisien.Diperlukan kecepatan udara balik minimum 4000 kaki per menit.Jarak annular antara pipa bor dan lubang bor serta kapasitas kompresor menentukan kecepatan udara.Kecepatan udara annular dalam satuan kaki per menit dapat dihitung dengan rumus berikut jika konsumsi udara dan luas annular diketahui:
kecepatan udara annular (fpm) = |
udara bebas yang dikonsumsi (cfm) x 144 |
|
luas lingkaran (inci persegi) * |
* luas lingkaran = .7854 x (diameter lubang - pipa bor OD)
Pengikut media pembilas juga berguna:
CATATAN: Busa memiliki kemampuan untuk mengangkat stek dan menstabilkan dinding lubang dan memberikan pelumasan untuk memudahkan penetrasi selubung.Busa juga memiliki kinerja pengeboran yang baik di sebagian besar jenis tanah liat.
Sistem Bor Stratex
Batang Pengeboran
|
Penutup Penghapus Badan Pembuangan Penjepit Debit Akhir Casing Kosong Penjepit Adaptor Grippers yang Dapat Diganti Pin End Kotak Akhir Selubung Hammer Shank Perangkat Panduan Sepatu Casing Reamer Bit |
Sistem Stratex menggunakan reamer satu bagian dan bit pilot yang bergerak ke luar ke posisi terbuka penuh pada poros eksentrik dengan memutar setengah putaran ke kanan. Sistem bit pilot reamer ini membuka lubang berdiameter lebih besar dari diameter casing.Casing secara bersamaan diturunkan ke dalam lubang saat bit pilot reamer mengebor.Bit pilot diputar pada 10 hingga 40 rpm saat mengebor dengan palu. Ketika kedalaman pengeboran yang ditentukan tercapai, sistem bit pilot reamer ditarik kembali ke dalam casing dengan menerapkan sedikit tegangan dan membalikkan arah rotasi pengeboran.Desain sistem bit pilot reamer menggabungkan metode bantalan tertutup yang membuat hilangnya bit pilot hampir tidak mungkin.Sistem bit ini, dalam posisi tertutup, mudah dilepaskan melalui casing shoe dan casing. |
||
Kerja
|
Ditarik
|
|
Pengeboran Teleskopik
Menggunakan metode pengeboran teleskop dapat mencapai kedalaman yang lebih dalam.
Beberapa contoh string adalah sebagai berikut: |
365 |
240 |
190 |
140 |
90 |
|
365 |
215 |
165 |
115 |
|
|
365 |
215 |
140 |
90 |
|
Kedalaman casing dengan Stratex dapat mencapai 500 kaki atau lebih dengan versi palu lubang bawah tergantung pada jenis formasi, peralatan pengeboran, dan pengalaman personel pengeboran.
Kedalaman Lubang
Sistem Stratex (mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
Maks Normal - Kedalaman Lubang (ft) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
Metode Pengeboran Stratex
Metode Pengeboran Utama
Metode Pengeboran Overburden yang dirancang oleh pembor untuk pembor.Material lapisan penutup menghantam saat tidak terduga.Dipersiapkan.Gunakan Stratex!
Sistem Bor Stratex YANG DIPATENKAN:
|
1. Perangkat shank dan pemandu one-piece dibuat dari bahan berkualitas tinggi dengan kontrol kualitas yang ketat. 2. Air jet digunakan untuk mencegah kegagalan fungsi pembukaan dan penarikan operasi bit pilot reamer dan pembersihan stek di atas sistem bit pilot reamer. 3. Sistem bantalan bersegel untuk memudahkan dalam memutar bit eksentrik ke luar atau menariknya kembali ke dalam casing. 4. Casing dengan sepatu: Casing bisa dilengkapi dengan ujung polos atau berulir. 5. Bypass beralur tepat di atas sistem kunci untuk membersihkan stek dan memastikan kontak permukaan pengeboran lengkap. 6. Bahu meruncing pada bit alat untuk membesarkan lubang menghilangkan ikatan selubung dan membantu dalam menarik bit alat untuk membesarkan lubang ke dalam selubung. 7. Reamer one-piece dan bit pilot dibuat dari bahan berkualitas tinggi, dengan kontrol kualitas yang ketat. 8. Karbida pelindung pengukur pada tugas berat, satu bagian pilot dan bit reamer. 9. Kubah karbida pada pilot tugas berat dan bit reamer. |
|
Digunakan saat pengeboran konsentris merupakan persyaratan:
* Jika digunakan sesuai dengan rekomendasi dan spesifikasi pabrikan. |
Drop-Off Ring Under Reamer
Alat |
Selubung |
Nominal |
Selubung |
Selubung |
Lubang |
70 mm |
3.5 |
3.0 |
0,216 |
2.75 |
3.75 |
80 mm |
4.0 |
3.5 |
0,266 |
3.125 |
4.875 |
90 mm |
4.5 |
4.0 |
0,237 |
3.625 |
5.0 |
115 mm |
5.563 |
5.0 |
.258 |
4.5 |
6.125 |
140 mm |
6.625 |
6.0 |
0,280 |
5.5 |
7.5 |
165 mm |
7.625 |
7.0 |
.301 |
6.5 |
8.75 |
190 mm |
8.625 |
8.0 |
.322 |
7.5 |
9.75 |
210 mm |
9.625 |
9.0 |
0,342 |
8.350 |
11.0 |
215 mm |
10.0 |
9.5 |
0,350 |
8.625 |
11.125 |
240 mm |
10.75 |
10.0 |
.365 |
9.525 |
11.25 |
ALAT KEUNGGULAN DAN DURABILITAS SELAMA LEBIH DARI 30 TAHUN
|
Tekanan Udara Maksimum yang Direkomendasikan untuk Sistem Bor Stratex Tekanan udara maksimum yang direkomendasikan untuk pengeboran Stratex dengan palu lubang bawah adalah 12 bar, yang sama dengan 210 psi. Kecepatan putaran tergantung pada ukuran bit Stratex dan formasi yang dibor.Kecepatan putaran mungkin harus divariasikan saat formasi berubah.Tabel menunjukkan kecepatan rotasi yang direkomendasikan untuk berbagai ukuran Stratex. |
Kecepatan Rotasi yang Direkomendasikan
Sistem Stratex (mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
Kecepatan (rpm) |
20 - 40 |
10 - 25 |
Rig pengeboran harus memiliki torsi yang cukup untuk mengebor dengan Stratex.Tabel menunjukkan kecepatan rotasi yang direkomendasikan untuk berbagai ukuran bit Stratex.
Kedalaman Lubang
Sistem Stratex (mm) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
Torsi Minimum (ft / lb) |
570 |
600 |
663 |
1470 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
"ROSCHEN memberikan rentang fleksibilitas terluas dalam hal ukuran dinding casing
ketebalan, yang membuatnya diminati oleh pengguna.Semua sistem lengkap dan siap
dijual kembali dalam satu atau dua minggu, jangka waktu yang tidak dapat dipenuhi oleh produsen lain. "
Alat Pengeboran Stratex Over Burden: Ukuran dan Bagan Teknis
Ukuran Alat |
Ukuran Casing |
Drive Shoe ID |
Drive Sepatu Panjang |
Panduan untuk Jarak Casing |
Diameter Reamed |
Sedikit |
Panduan untuk Jarak Casing |
||
Ukuran nominal |
OD |
Dinding |
|||||||
70 |
3 |
3.50 |
0,216 |
2.750 |
2.5 |
4.25 |
3.75 |
2.75 |
2.968 |
80 |
3.5 |
4.0 |
0,237 |
3.156 |
2.75 |
4.5 |
4.375 |
3 |
3.437 |
90 |
4 |
4.5 |
0,247 |
3.650 |
3.5 |
5 |
5 |
3.5 |
3.937 |
110 |
5 |
5.562 |
0,375 |
4.375 |
5.5 |
7.50 |
6.125 |
4.25 |
4.75 |
115 |
5 |
5.562 |
.258 |
4.575 |
5.5 |
7.50 |
6.125 |
4.25 |
4.937 |
132 |
6 |
6.625 |
.432 |
5.188 |
5 |
7.75 |
7.5 |
4.875 |
5.593 |
140 |
6 |
6.625 |
0,280 |
5.575 |
5 |
7.75 |
7.5 |
5.125 |
5.937 |
142 |
7 |
7 |
0,498 |
5.575 |
5 |
7.625 |
7.875 |
5.25 |
5.875 |
150 |
7 |
7 |
0,272 |
5.937 |
5 |
7.625 |
7.875 |
5.25 |
6.375 |
160 |
7 |
7.625 |
0,500 |
6.036 |
5.5 |
8.25 |
8.75 |
6.125 |
6.500 |
165 |
7 |
7.625 |
.301 |
6.575 |
5.5 |
8.25 |
8.75 |
6.25 |
6.937 |
180 |
8 |
8.625 |
0,500 |
7.075 |
6 |
8.75 |
10 |
6.75 |
7.535 |
190 |
8 |
8.625 |
0,277 |
7.575 |
6 |
8.75 |
10 |
7.375 |
7.937 |
200 |
9 |
9.625 |
0,500 |
7.937 |
6 |
9 |
11 |
7.625 |
8.437 |
210 |
9 |
9.625 |
0,342 |
8.312 |
6 |
9 |
11 |
8 |
8.845 |
215 |
10 |
10 |
0,250 |
8.625 |
6 |
9 |
11 |
8 |
9.250 |
230 |
10 |
10.75 |
0,500 |
9.050 |
7 |
10.25 |
11.75 |
8.75 |
9.625 |
235 |
10 |
10.75 |
.365 |
9.275 |
7 |
10.25 |
11.75 |
9 |
9.890 |
250 |
11 |
11.75 |
0,500 |
10 |
7 |
10.75 |
13.25 |
9.625 |
10.62 |
260 |
11 |
11.75 |
0,375 |
10.25 |
7 |
10.75 |
13.25 |
10 |
10.87 |
280 |
12 |
12.75 |
0,500 |
10.937 |
7 |
11 |
14.5 |
10.625 |
11.56 |
300 |
13.37 |
13.375 |
0,430 |
* |
8 |
12 |
15 |
10.625 |
* |
310 |
14 |
14 |
0,500 |
12.25 |
8 |
12 |
15.75 |
12 |
12.87 |
360 |
16 |
16 |
0,500 |
14.25 |
10 |
14.25 |
18 |
14 |
14.87 |
410 |
18 |
18 |
0,500 |
* |
10 |
* |
20 |
15 |
* |
420 |
18.62 |
18.62 |
0,430 |
* |
10 |
* |
20.37 |
15 |
* |
455 |
20 |
20 |
0,500 |
* |
11 |
* |
22 |
17.5 |
* |
510 |
22 |
22 |
0,500 |
20.075 |
11 |
16 |
24 |
18 |
* |
560 |
24 |
24 |
0,500 |
22.075 |
11 |
16.5 |
26 |
20 |
22.75 |
610 |
26 |
26 |
0,500 |
23.875 |
12 |
17 |
28 |
22 |
* |
660 |
28 |
28 |
0,500 |
25.875 |
12 |
17.5 |
30 |
24 |
* |
710 |
30 |
30 |
0,500 |
27.875 |
12 |
19 |
32.5 |
26 |
* |
760 |
32 |
32 |
0,500 |
29.875 |
14 |
21 |
34.5 |
28 |
* |
810 |
34 |
34 |
0,500 |
31.875 |
14 |
21.5 |
36.5 |
30 |
32.62 |
860 |
36 |
36 |
0,500 |
33.75 |
14 |
23 |
38.5 |
32 |
* |
1000 |
42 |
42 |
0,500 |
39.375 |
16 |
* |
44.5 |
38 |
* |
1150 |
48 |
48 |
0,500 |
45.375 |
16 |
* |
51 |
42 |
* |
THE STRATEX CENTRO *
|
Reamer bawah konsentris terbaru digunakan untuk diameter besar Persyaratan:
|
Ukuran Alat |
Ukuran Casing |
Drive Shoe |
Drive Sepatu Panjang |
Panduan untuk Casing Dist. |
Diameter Reamed |
Panduan OD |
||
REDUP |
Ukuran nominal |
OD |
Max |
|
|
|
|
|
460 |
20 |
20.000 |
0,500 |
18.125 |
9.000 |
14.00 |
21.250 |
18.750 |
510 |
22 |
22.000 |
0,500 |
20.125 |
10.000 |
15.50 |
23.250 |
20.750 |
560 |
24 |
24.000 |
0,500 |
22.125 |
10.000 |
15.50 |
25.250 |
22.750 |
610 |
26 |
26.000 |
0,500 |
24.125 |
11.000 |
16.50 |
27.250 |
24.750 |
660 |
28 |
28.000 |
0,500 |
26.125 |
12.000 |
17.50 |
29.250 |
26.750 |
710 |
30 |
30.000 |
0,500 |
27.875 |
12.000 |
19.00 |
32.500 |
* |
760 |
32 |
32.000 |
0,500 |
29.875 |
14.000 |
21.00 |
34.500 |
* |
810 |
34 |
34.000 |
0,500 |
31.875 |
14.000 |
21.50 |
36.500 |
36.620 |
860 |
36 |
36.000 |
0,500 |
33.750 |
14.000 |
23.00 |
38.500 |
* |
1000 |
42 |
42.000 |
0,500 |
39.375 |
16.000 |
* |
44.500 |
* |
1150 |
48 |
48.000 |
0,500 |
45.375 |
16.000 |
* |
51.000 |
* |
