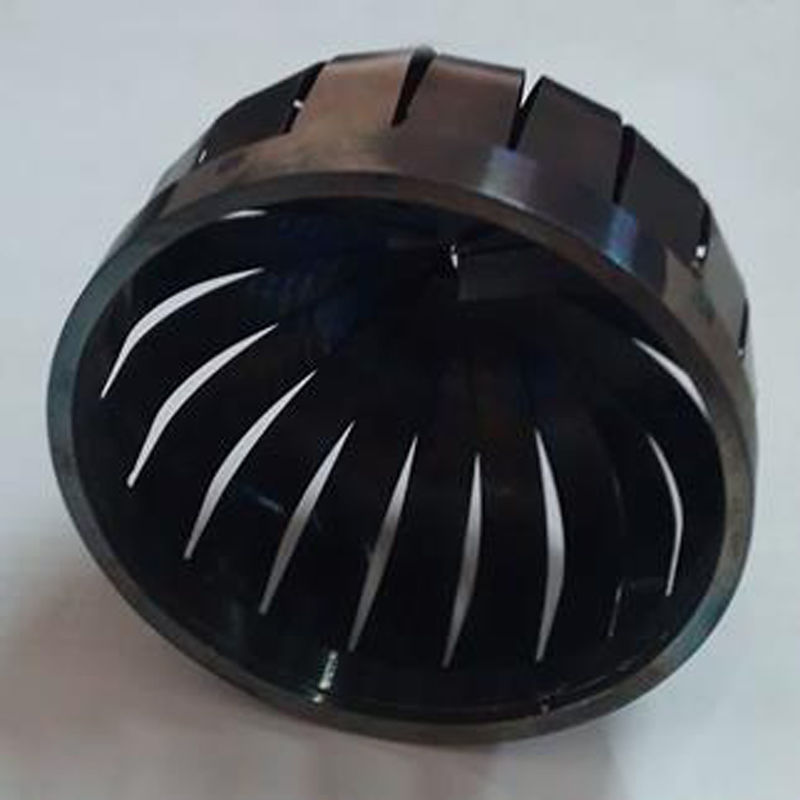

U100 Sampler Soil Core Catcher untuk pengeboran Pengambilan Sampel Tanah Geoteknik
Untuk pengambilan sampel U100 dalam pengeboran lapisan tanah pengeboran untuk Sistem Pengambilan Sampel U100.
Keterangan
Peralatan sistem Roschen U100, U70 Sampler dirancang untuk mendapatkan sampel yang tidak terganggu di sebagian besar tanah dan beberapa batuan lemah seperti Chalk dan Marl.Sampler menghasilkan diameter inti tanah 100mm nominal, panjang sekitar 450mm.Tabung sampel dengan sepatu pemotong terpasang didorong ke dalam tanah dengan menggunakan Sliding Hammer.Kepala Penggerak pas di antara Sliding Hammer dan Sample Tube dan berisi ruang overdrive dan katup bola.Katup bola memungkinkan udara dilepaskan saat tabung didorong ke tanah.
Ukuran Tersedia untuk tong inti atau sampler tanah lainnya:
Barel inti B76, Barel inti B86, Barel inti B101, Barel inti B131, Barel inti B146
Barel inti BQ Barel inti NQ, Barel inti HQ Barel inti PQ, Barel inti NQ3, Barel inti HQ3, Barel inti PQ3
TT-46 barel inti TT56 barel inti
Barel inti T2-56, barel inti T2-66, barel inti T2-76, barel inti T2-86, barel inti T2-101
T6-76 barel inti T6-86 barel inti T6-101 barel inti T6-116 barel inti T6-131 barel inti T6-131 barel inti
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 barel inti
Barel inti NMLC, barel inti HMLC
Barel inti HWF, barel inti PWF
Barel inti NWG, barel inti HWG
Laras inti LTK48
Laras inti Mazier
412 barel inti F
Laras inti M101
Standar China: Wireline 56, wireline 59, wireline 75, wireline 91...
Pengeboran wireline adalah metode khusus untuk menghilangkan inti.Saat juru bor ingin mengeluarkan inti dari bor inti konvensional, seluruh laras inti harus dikeluarkan dari lubang.Ini memakan waktu, karena setiap batang harus dilepas satu per satu.Dengan pengeboran wireline, satu tong inti dapat dilepas dari dasar lubang tanpa melepas tali batang.Saat juru bor ingin melepas inti, overshot diturunkan di ujung wireline.Overshot menempel pada bagian belakang tabung bagian dalam laras inti dan kabel ditarik ke belakang dan tabung bagian dalam melepaskan diri dari laras.
Spesifikasi Sampler U100:
| Jenis | OD Maks * | Min.ID* (mm) | Rasio Luas |
| Sistem Standar | 118.6 | 104.4 | 29% |
| Sistem lapisan plastik | 123.8 | 101.6 | 48% |
Wireline Core Barrel Deskripsi:
| Barel inti kawat | barel inti tabung ganda |
| barel inti tabung tunggal | barel inti tiga tabung |
