Minyak Bor Pipe 4-1 / 2 API SPEC 5DP dengan Kinerja Kelurusan tarik tinggi

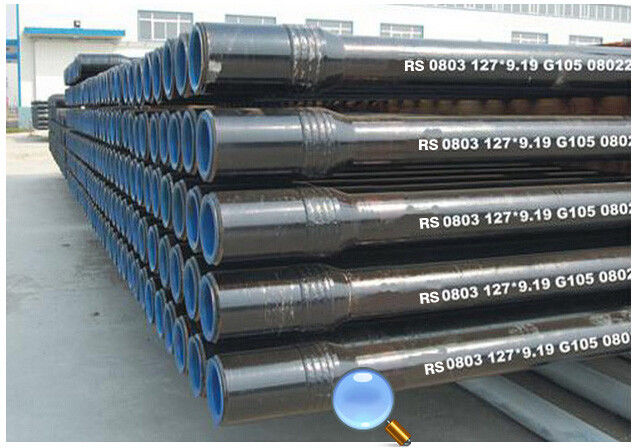

Pipa bor minyak
Kami dapat menyediakan semua jenis pipa bor yang konsisten dengan API SPEC 5DP atau SY.
Pipa bor dapat dibuat sebagai kebutuhan pelanggan dan dilengkapi dengan jenis yang sama dari sendi alat.
Maju jalur produksi pipa bor dapat mentransfer parameter pengelasan untuk posisi terbaik untuk memastikan kualitas zona las; proses perlakuan panas dengan fitur pendingin internal dan eksternal pada saat yang sama dapat membuat karakter mekanik yang lebih handal dan stabil. Aplikasi berat otomatis, pengukuran panjang dan catatan semprot otomatis dapat memastikan ketertelusuran produk '. Aplikasi garis penebalan dan pemanasan dan 1.250 ton mesin mengacaukan dapat memastikan ukuran penebalan memenuhi standar API SPEC 5DR Menggunakan CN tungku untuk seluruh pemanasan tubuh pipa dan pendinginan, tempering maju proses perlakuan panas mesin dapat memastikan karakter mekanik pipa itu. Tabung mesin meluruskan hidrolik menjamin kelurusan dan coaxiality tubuh pipa.
Standar spesifikasi pipa bor
Spec | OD bor tubuh pipa | ketebalan dinding pipa bor | OD dari las leher | Alat bersama | RSC diameter talang | Perkiraan kualitas | |||||||
OD | diameter benang laki-laki | panjang dari laki-laki thread OD | panjang dari perempuan thread OD | ||||||||||
NO.1 | NO.1 | kelas | kecewa | RSC | D dp mm | t mm | D te b mm | D mm | d p mm | L pb mm | L b mm | D f mm | W dp kg / m |
A.2 | -12,5% | MAX | ± 0,8 | 0,4 -0,8 | ± 6.4 | ± 6.4 | ± 0,4 | Dihitung | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
IU | |||||||||||||
4 | 14.00 | E | IU | NC40 | 101,60 | 8.38 | 106,4 | 133,4 | 71,4 | 177,80 | 254.00 | 127,40 | 22,42 |
4 | 14.00 | S | IU | NC40 | 101,60 | 8.38 | 106,4 | 133,4 | 68,3 | 177,80 | 254.00 | 127,40 | 22,76 |
4 | 14.00 | G | IU | NC40 | 101,60 | 8.38 | 106,4 | 139,7 | 61.9 | 177,80 | 254.00 | 127,40 | 23,61 |
4 | 14.00 | D | IU | NC40 | 101,60 | 8.38 | 106,4 | 139,7 | 50,8 | 177,80 | 254.00 | 127,40 | 24,03 |
4-1 / 2 | 13,75 | E | IU | NC46 | 114,30 | 6.88 | 119,1 | 152,4 | 85,7 | 177,80 | 254.00 | 145.26 | 22,50 |
2-3 / 8 | 6.65 | E | Uni Eropa | NC26 | 60,32 | 7.11 | 65,1 | 85,7 | 44,5 | 177,80 | 203,20 | 82,90 | 10.45 |
2-3 / 8 | 6.65 | X, G | Uni Eropa | NC26 | 60,32 | 7.11 | 65,1 | 85,7 | 44,5 | 177,80 | 203,20 | 82,90 | 10.58 |
2-7 / 2 | 10.40 | E | Uni Eropa | NC31 | 73,02 | 9.19 | 81,0 | 104,8 | 54.0 | 177,80 | 228,60 | 100,41 | 16,25 |
2-7 / 8 | 10.40 | X, G | Uni Eropa | NC31 | 73,02 | 9.19 | 81,0 | 104,8 | 50,8 | 177,80 | 228,60 | 100,41 | 16.50 |
2-7 / 8 | 10.40 | S | Uni Eropa | NC31 | 73,02 | 9.19 | 81,0 | 111,1 | 41,3 | 177,80 | 228,60 | 100,41 | 17,19 |
3-1 / 2 | 9.50 | E | Uni Eropa | NC38 | 88,90 | 6.45 | 98,4 | 120,7 | 68,3 | 203,20 | 266,70 | 116,28 | 15,77 |
3-1 / 2 | 13.30 | E | Uni Eropa | NC38 | 88,90 | 9.35 | 98,4 | 120,7 | 68,3 | 203,20 | 266,70 | 116,28 | 20,77 |
3-1 / 2 | 13.30 | x | Uni Eropa | NC38 | 88,90 | 9.35 | 98,4 | 127.0 | 65,1 | 203,20 | 266,70 | 116,28 | 21,76 |
3-1 / 2 | 13.30 | G | Uni Eropa | NC38 | 88,90 | 9.35 | 98,4 | 127.0 | 61.9 | 203,20 | 266,70 | 116,28 | 21,90 |
3-1 / 2 | 13.30 | S | Uni Eropa | NC38 | 88,90 | 9.35 | 98,4 | 127.0 | 54.0 | 203,20 | 266,70 | 116,28 | 22.22 |
3-1 / 2 | 13.50 | E | Uni Eropa | NC38 | 88,90 | 11.40 | 98,4 | 127.0 | 65,1 | 203,20 | 266,70 | 116,28 | 24,67 |
3-1 / 2 | 13.50 | x | Uni Eropa | NC38 | 88,90 | 11.40 | 98,4 | 127.0 | 61.9 | 203,20 | 266,70 | 116,28 | 25,07 |
3-1 / 2 | 13.50 | G | Uni Eropa | NC38 | 88,90 | 11.40 | 98,4 | 127.0 | 54.0 | 203,20 | 266,70 | 116,28 | 25,38 |
3-1 / 2 | 13.50 | S | Uni Eropa | NC40 | 88,90 | 11.40 | 98,4 | 139,7 | 57.2 | 203,20 | 266,70 | 127,40 | 26,19 |
Uni Eropa | |||||||||||||
4 | 14.00 | E | Uni Eropa | NC46 | 101,60 | 8.38 | 114,3 | 152,4 | 82.6 | 177,80 | 254.00 | 145.26 | 23,67 |
4 | 14.00 | X, G | Uni Eropa | NC46 | 101,60 | 8.38 | 114,3 | 152,4 | 82.6 | 177,80 | 254.00 | 145.26 | 24.12 |
4 | 14.00 | S | Uni Eropa | NC46 | 101,60 | 8.38 | 114,3 | 152,4 | 76.2 | 177,80 | 254.00 | 145.26 | 24,46 |
4-1 / 2 | 13,75 | E | Uni Eropa | NC50 | 114,30 | 6.88 | 127.0 | 168,3 | 95,3 | 177,80 | 254.00 | 153,99 | 23,65 |
4-1 / 2 | 16,60 | E | Uni Eropa | NC50 | 114,30 | 8.56 | 127.0 | 168,3 | 95,3 | 177,80 | 254.00 | 153,99 | 27,51 |
4-1 / 2 | 16,60 | X, G | Uni Eropa | NC50 | 114,30 | 8.56 | 127.0 | 168,3 | 95,3 | 177,80 | 254.00 | 153,99 | 28,07 |
4-1 / 2 | 16,60 | S | Uni Eropa | NC50 | 114,30 | 8.56 | 127.0 | 168,3 | 88,9 | 177,80 | 254.00 | 153,99 | 28,47 |
4-1 / 2 | 20.00 | E | Uni Eropa | NC50 | 114,30 | 10,92 | 127.0 | 168,3 | 92,1 | 177,80 | 254.00 | 153,99 | 32,93 |
4-1 / 2 | 20.00 | X, G | Uni Eropa | NC50 | 114,30 | 10,92 | 127.0 | 168,3 | 88,9 | 177,80 | 254.00 | 153,99 | 33,63 |
4-1 / 2 | 20.00 | S | Uni Eropa | NC50 | 114,30 | 10,92 | 127.0 | 168,3 | 76.2 | 177,80 | 254.00 | 153,99 | 34,34 |
4-1 / 2 | 16,60 | E | IEU | NC46 | 114,30 | 8.56 | 119,1 | 168,3 | 82.6 | 177,80 | 254.00 | 145.26 | 27,36 |
4-1 / 2 | 16,60 | X, G | IEU | NC46 | 114,30 | 8.56 | 119,1 | 158,8 | 76.2 | 177,80 | 254.00 | 145.26 | 27,73 |
4-1 / 2 | 16,60 | S | IEU | NC46 | 114,30 | 8.56 | 119,1 | 158,8 | 69.9 | 177,80 | 254.00 | 145.26 | 28,04 |
4-1 / 2 | 20.00 | E | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 76.2 | 177,80 | 254.00 | 145.26 | 32,94 |
4-1 / 2 | 20.00 | x | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 69.9 | 177,80 | 254.00 | 145.26 | 33,69 |
4-1 / 2 | 20.00 | G | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 63,5 | 177,80 | 254.00 | 145.26 | 33,97 |
4-1 / 2 | 20.00 | S | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 57.2 | 177,80 | 254.00 | 145.26 | 34,23 |
IEU | |||||||||||||
5 | 19.50 | E | IEU | NC50 | 127.00 | 9.19 | 130,2 | 168,3 | 95,3 | 177,80 | 254.00 | 153,99 | 31,79 |
5 | 19.50 | x | IEU | NC50 | 127.00 | 9.19 | 130,2 | 168,3 | 88,9 | 177,80 | 254.00 | 153,99 | 32,58 |
5 | 19.50 | G | IEU | NC50 | 127.00 | 9.19 | 130,2 | 168,3 | 82.6 | 177,80 | 254.00 | 153,99 | 32.95 |
5 | 19.50 | S | IEU | NC50 | 127.00 | 9.19 | 130,2 | 168,3 | 69.9 | 177,80 | 254.00 | 153,99 | 33.60 |
5 | 19.50 | E | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130,2 | 177,8 | 95,3 | 203,20 | 254.00 | 170,66 | 33,22 |
5 | 19.50 | X, G | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130,2 | 177,8 | 95,3 | 203,20 | 254.00 | 170,66 | 33,61 |
5 | 19.50 | S | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130,2 | 184,2 | 88,9 | 203,20 | 254.00 | 170,66 | 34,89 |
5 | 25,60 | E | IEU | NC50 | 127.00 | 12.70 | 130,2 | 168,3 | 88,9 | 177,80 | 254.00 | 153,99 | 40,73 |
5 | 25,60 | x | IEU | NC50 | 127.00 | 12.70 | 130,2 | 138,6 | 76.2 | 177,80 | 254.00 | 153,99 | 41,80 |
5 | 25,60 | G | IEU | NC50 | 127.00 | 12.70 | 130,2 | 168,3 | 69.9 | 177,80 | 254.00 | 153,99 | 42,11 |
5 | 25,60 | E | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130,2 | 177,8 | 88,9 | 203,20 | 254.00 | 170,66 | 42,14 |
5 | 25,60 | x | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130,2 | 177,8 | 88,9 | 203,20 | 254.00 | 170,66 | 42,51 |
5 | 25,60 | G | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130,2 | 184,2 | 88,9 | 203,20 | 254.00 | 170,66 | 43,35 |
5 | 25,60 | S | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130,2 | 184,2 | 82.6 | 203,20 | 254.00 | 170,66 | 43,75 |
Parameter kinerja tarik
Kelas | Kekuatan luluh | Daya tarik | |||||
min | max | min | |||||
Psi | Mpa | Psi | Mpa | Psi | Mpa | ||
1 | E-75 | 75.000 | 517 | 105.000 | 724 | 100000 | 689 |
2 | X-95 | 95.000 | 655 | 125.000 | 862 | 105.000 | 724 |
G-105 | 105.000 | 724 | 135.000 | 931 | 115000 | 793 | |
S-135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 |
