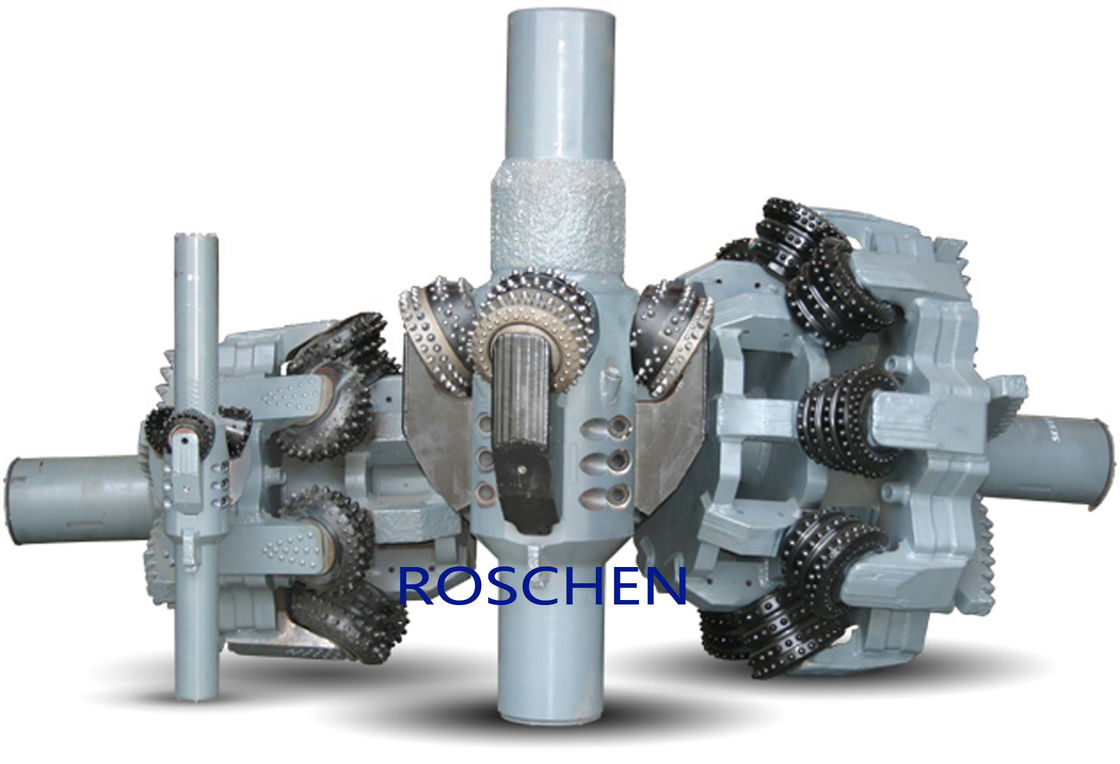

Rock Reamers 4 inci hingga 48 inci Pilot Hole Reamer paling vertsatile, pembuka lubang yang hemat biaya untuk HDD
Trenchless Directional Drilling Horizontal Boring Wireline Steering Services Teknologi perusahaan perangkat lunak
Tidak ada lagi bor karena pemotong mundur dari lubang bawah.
Rock Reamer adalah pembuka lubang yang paling fleksibel dan hemat biaya untuk HDD.Desain unik meminimalkan inventaris di tempat, menurunkan biaya.
The Rock Reamer mengurangi waktu henti semudah memotong batu.
Tidak ada lagi waktu henti menunggu alat / pemotong baru ketika kebutuhan untuk mendorong rim terjadi.Ini mendorong atau menarik dengan tubuh dan pemotong yang sama, dan satu tubuh terbuka untuk enam ukuran.
Keuntungan:
1. Lebih kuat dari pembuka lubang lainnya.
2. Meningkatkan waktu putar bagian bawah, meminimalkan biaya pemotong dan waktu perjalanan.
3. Pemotong dan lengan mudah diganti di lapangan tanpa obor dan tukang las.
Spesifikasi Rock Reamer
TUBUH
| TUBUH | MIN.LUBANG PILOT | KONEKSI | BOBOT | PANJANGNYA |
| R4 | 4 1/2 " | 2 7/8 "JIKA BXB | 135 LBS. | 42 " |
| R6 | 6 " | 3 1/2 "JIKA BXB | 346 LBS. | 52 " |
| R6-20 | 20 " | 4 1/2 "JIKA BXB | 1565 LBS. | 62 " |
| R8 | 8 1/2 " | 4 1/2 "JIKA BXB | 730 LBS. | 65 " |
| R17 | 17 1/2 " | 7 5/8 "REG BXB | 1915 LBS. | 65 " |
| R26 | 26 " | 7 5/8 "REG BXB | 2669 LBS. | 65 " |
| R36 | 36 " | 7 5/8 "REG BXB | 2569 LBS. | 65 " |
| R42 | 42 " | 7 5/8 "REG BXB | 3290 LBS. | 65 " |
| R48 | 48 " | 7 5/8 "REG BXB | 3900 LBS. | 65 " |
PEMOTONG
| TUBUH | TIDAK.DARI CUTTER | LUBANG PILOT | KONEKSI | RENTANG PEMBUKAAN | |||||
| R4 | 3 | 4 1/2 " | 2 7/8 "JIKA BXB | 8 1/2 " | 10 " | 12 " | |||
| TUBUH | TIDAK.DARI CUTTER | LUBANG PILOT | KONEKSI | RENTANG PEMBUKAAN | |||||
| A A | bb | cc | DD | ee | |||||
| R6 | 3 | 6 " | 3 1/2 "JIKA BXB | 12 " | 14 " | 16 " | 18 " | 20 " | |
| R6-20 | 5 | 20 " | 4 1/2 "JIKA BXB | 24 " | 26 " | 28 " | 30 " | 32 " | |
| TUBUH | TIDAK.DARI CUTTER | LUBANG PILOT | KONEKSI | RENTANG PEMBUKAAN | |||||
| SEBUAH | B | C | D | E | F | ||||
| R8 | 3 | 8 1/2 " | 4 1/2 "JIKA BXB | 16 " | 18 " | 20 " | 22 " | 24 " | 26 " |
| R17 | 3,4 | 17 1/2 " | 7 5/8 "REG BXB | 24 " | 26 " | 28 " | 30 " | 32 " | 34 " |
| R26 | 3,5 | 26 " | 7 5/8 "REG BXB | 32 " | 34 " | 36 " | 38 " | 40 " | 42 " |
| R36 | 3,5 | 36 " | 7 5/8 "REG BXB | 42 " | 44 " | 46 " | 48 " | 50 " | 52 " |
| R42 | 4,5,7 | 42 " | 7 5/8 "REG BXB | 48 " | 50 " | 52 " | 54 " | 56 " | 58 " |
| R48 | 4,5,7 | 48 " | 7 5/8 "REG BXB | 54 " | 56 " | 58 " | 60 " | 62 " | 64 " |
PEMOTONG DAN BERAT
| R4 | R6 | SEBUAH | B | C | D | E | F | |||||||
| 8-1 / 2 " | 10 " | 12 " | A A | bb | cc | DD | ee | |||||||
| MT | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Bagan Penghapusan Formasi
Gunakan bagan ini untuk menghitung perkiraan kaki kubik material yang dibuang per kaki yang dibor.Untuk menghitung total yard kubik material yang akan dibuang, kalikan kaki kubik dengan total luas tanah dan bagi dengan 27.
Cara Mengganti Pemotong
1. Tempatkan pemotong ukuran yang benar ke dalam saku.
2. Geser lengan ke tempatnya, kencangkan pemotong.
3. Kencangkan ketiga baut sesuai grafik.(Lihat di bawah)
4. Kencangkan sekrup kunci sesuai dengan bagan.(Lihat di bawah)
5. Ulangi untuk setiap pemotong.
| UKURAN | KUNCI PAS | TORSI | SEKRUP KUNCI / TORSI |
| R8 sampai R-48 | 1 " | 2000-2500 kaki / lb | 5/8 "/ 400-500 kaki / lb |
| R4 | 5/8 " | 400-500 kaki / lb | 5/16 "/ 40-60 kaki / lb |
| R6 | 7/8 " | 1000-1200 kaki / lb | 3/8 "/ 100-150 kaki / lb |
