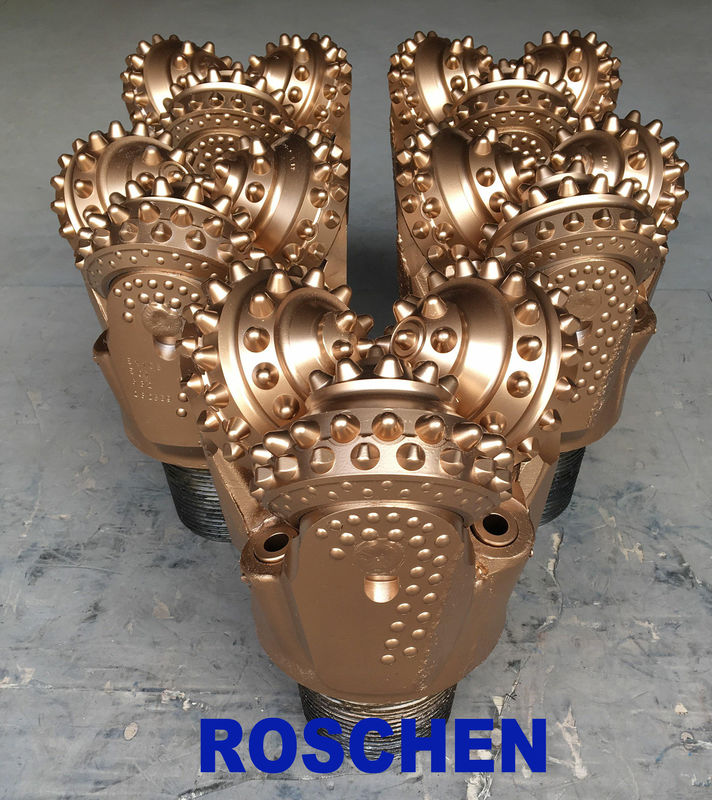

8 1/2 "Mata Bor Batu Tricone / TCI Tricone Bit / Mata Bor Sumur Minyak
Mekanisme pemecah batu bit tiga kerucut
1. Dampak menghancurkan
Ketika mata bor kerucut bekerja di dasar sumur, benturan gigi pada batuan oleh getaran longitudinal dari mata bor adalah cara utama untuk memecahkan batu dengan menggunakan mata bor.Saat mata bor diputar, gigi ditekan ke dalam batu dengan kecepatan tertentu.Metode penghancuran ini mirip dengan tekanan statis pada pengujian penghancuran.Penekanan gigi ke dalam batu membutuhkan tekanan khusus dan waktu kontak yang cukup.Oleh karena itu, beban aksial gigi bit roller pada batuan termasuk tekanan statis dan beban impak.Tekanan pengeboran yang diterapkan ke mata bor adalah bagian tekanan statis;Beban tumbukan dihasilkan oleh mata bor ketika bagian bawah sumur berputar, sehingga sistem tali bor mata bor terus menerus dikompresi dan diregangkan, dan tali bor yang lebih rendah mentransmisikan energi deformasi elastis dari siklus ke Diproduksi oleh kerucut. Ini adalah sumber tekanan benturan gigi saat mata bor memecahkan batu.Meningkatkan tekanan tumbukan mata bor pada formasi dapat meningkatkan efisiensi batuan yang pecah.
2. Geser geser
Pada batuan dengan plastisitas lebih tinggi, selain benturan gigi terhadap dasar batuan, juga memerlukan gigi untuk mempunyai efek geser tertentu pada tanah, sehingga gigi potong pada batuan untuk memperluas efek peremukan batuan.Ini penting saat mengebor dalam formasi lunak.Tindakan yang dapat menyebabkan slip pada saat cone dirol di dasar sumur adalah super-top, compound cone dan shift axis.
(1) Super top.Super top berarti puncak kerucut dari kerucut melebihi garis tengah mata bor.Jarak dari puncak kerucut ke garis tengah disebut super-topping.Semakin besar jarak super-top, semakin besar jumlah slidingnya.Super-top menghasilkan pergeseran ke arah tangensial, dan batu di antara gigi dan gigi pada setiap cincin kerucut dipotong.
(2) Kerucut kompleks.Kerucut majemuk menyebabkan kerucut tergelincir ke arah tangensial, dan seperti pada bagian atas, batuan di antara gigi dan gigi pada setiap cincin kerucut dipotong.
(3) Pergeseran sumbu.Menggeser poros berarti bahwa sumbu kerucut diterjemahkan dalam jarak relatif terhadap sumbu bit.Jarak ini disebut jarak sumbu roda pemindah.Jika jarak sumbu roda pemindah lebih besar, jumlah geser kerucut lebih besar, dan efek geser lebih besar.Poros pemindah menyebabkan gigi bergeser secara aksial, dan batu di antara roda gigi cincin pada kerucut dipotong.
3. Tindakan pemotongan gigi itu sendiri
Ketika gigi dimakan ke dalam batuan di bawah aksi tekanan aksial (tekanan pengeboran), permukaan baji gigi menghasilkan gaya geser horizontal pada batuan yang bersentuhan dengannya, dan batuan mengalami fraktur geser sepanjang bidang geser, sepanjang dengan gigi.Pindah untuk menghilangkan pecahan batu, yang merupakan efek geser gigi itu sendiri pada batu tersebut.
| Spesifikasi Produk Tricone Rolle Bits: | |
| Model | Tricone bit gigi giling untuk sumur air, TCI bit tricone untuk sumur air |
| Kode IADC |
116 117126 127 136 137 216 217 226 316 317 326327 336337 115125135225225235315325335114124214314111121346347 |
|
417 427 437 517 527 537 617 627 637 737837832 415 425 435 44525625635 416 427 436446447 516 526 537 547 516 536 535 |
|
| Jenis Bantalan | H - Bantalan gesekan;G - Bantalan rol;F - Bantalan Apung |
| Jenis Sealing | HJ (bantalan jurnal bersegel logam) |
| Jenis bantalan berpendingin udara HA (rubber seal journal bearing) | |
| Ukuran | Dari 2 7/8 "hingga 26" ukuran lebih besar untuk bit pembuka lubang, bit alat untuk membesarkan lubang |
| Bahan | baja paduan, sisipan tungsten karbida |
| Fitur Ekstra | 1) Gigi Y-Kerucut 2) Gigi pahat X 3) Gigi lebar K 4) G- Gague protection |
| Formasi yang Berlaku | Sangat lembut, lunak, lunak sedang, keras, keras sedang, formasi sangat keras |
| Aplikasi |
Minyak & gas, sumur air, pertambangan dan industri tektonik, ladang minyak, pekerjaan konstruksi, panas bumi, pengeboran terarah, dan pondasi bawah tanah. |
| TIDAK. | UKURAN BIT BATU TRICONE | API THREAD REG.PIN | |
| di | mm | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/16 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 7/16 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
