Rig Pengeboran Portabel Piston Mesin Cummins untuk pengeboran wilayah pegunungan
Model: Rig Bor Hidraulik Hidraulik Penuh RSDX-2

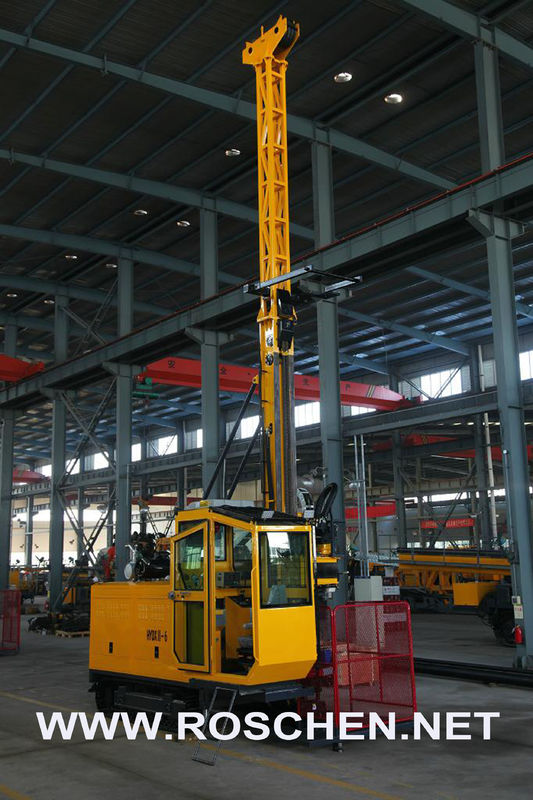

Rig pengeboran hidrolik RSDX-2
1. Gambaran Umum
Rig pengeboran portabel hidrolik penuh RSDX-2 adalah sejenis rig ringan yang dirancang untuk eksplorasi geologi di daerah terpencil yang sulit dimasuki.Rig bor portabel ini terutama cocok untuk pengeboran berlian dengan teknik coring kabel.Rig terdiri dari unit tenaga diesel, sistem hidrolik, panel kontrol, tiang, dan winch utama, winch jalur kawat, kepala bor, sistem umpan, penjepit kaki, dll. Rig pengeboran hidrolik RSDX-2 sepenuhnya digerakkan oleh hidrolik untuk semua permukaannya fungsi coring.Desain gaya fisi membuat rig dalam asimilabilitas dan disassemblabilitas yang baik, memfasilitasi transportasi ke sebagian besar area yang tidak dapat diakses.Struktur yang kokoh ditambah sistem kontrol yang tepat memastikan tingkat penetrasi yang tinggi dan keandalan yang luar biasa.
2. Fitur Teknis Utama:
1. Model kepala hidrolik dan bor penuh.Rotasi kepala bor diwujudkan dengan empat pompa hidrolik yang digerakkan oleh lima mesin diesel;ini juga membuat sistem silinder hidrolik pengumpanan menyadari pengumpanan langkah penuhnya dalam kecepatan yang lebih tinggi dan lebih rendah.
2. Dengan kemampuan pembongkaran yang baik.Rig bor portabel mengadopsi gaya fisi dalam desain, termasuk unit daya, tangki oli hidrolik, platform manipulasi dan mekanisme operasi, yaitu bagian pengeboran.Jadi mereka ringan dan bisa dibawa oleh tenaga manusia atau tenaga hewan.Rig pengeboran hidrolik dapat diterapkan dan dilakukan di ruang sempit untuk pengeboran lubang pada 45 ° -90 ° dengan kemampuan beradaptasi yang lebih kuat.
3. Kemampuan beradaptasi yang kuat.Selain pengeboran berlian dengan teknik coring garis kawat, rig pengeboran portabel ini memiliki kemampuan adaptasi teknik yang kuat.Rig pengeboran hidrolik RSDX-2 berlaku untuk kebutuhan pengeboran dan pemberian makan dari lapisan lain.
3. Spesifikasi Teknis
Model | Rig pengeboran hidrolik RSDX-2 | |
Kapasitas Bor (m) | BQ | 350 |
NQ | 230 | |
HQ | 120 | |
Nilai Daya (KW) / | Lima set mesin diesel berpendingin udara silinder dupleks R2V870 | 11 / 2.500 |
Kecepatan Rotasi (r / menit) Sistem Dinamis | Dua set mesin diesel Yuchai YC2108 | 33 / 2.400 |
Satu set mesin diesel Cummins 4BTA3.9-C100 | 74 / 2.200 | |
Kepala Unit | Rentang Torsi (Nm) | 334-930 |
Rentang Kecepatan (rpm) | 0-900 | |
Mekanisme Pakan | Pengumpanan silinder oli, Langkah Angkat (mm) | 17.00 |
Kapasitas Angkat (KN) | 50 | |
Kapasitas Pakan (KN) | 25 | |
Winch Utama | Max.Kapasitas Angkat (KN) | 18 |
Kecepatan Angkat (m / mnt) | 84 | |
Panjang Coiling (m) | 30 | |
Diameter Wirerope (mm) | φ12 | |
Tali Coring Winch | Kapasitas Angkat (KN) | 8.4 |
Kecepatan Angkat (m / mnt) | 90-240 | |
Panjang Coiling (m) | 500 | |
Diameter Wirerope (mm) | φ6 | |
Pompa Lumpur BW-100A | Dimensi: L × W × H (mm) | 3500 × 1500 × 1300 |
Max.Berat Komponen (sistem dinamis tidak termasuk) (kg) | 100 |
