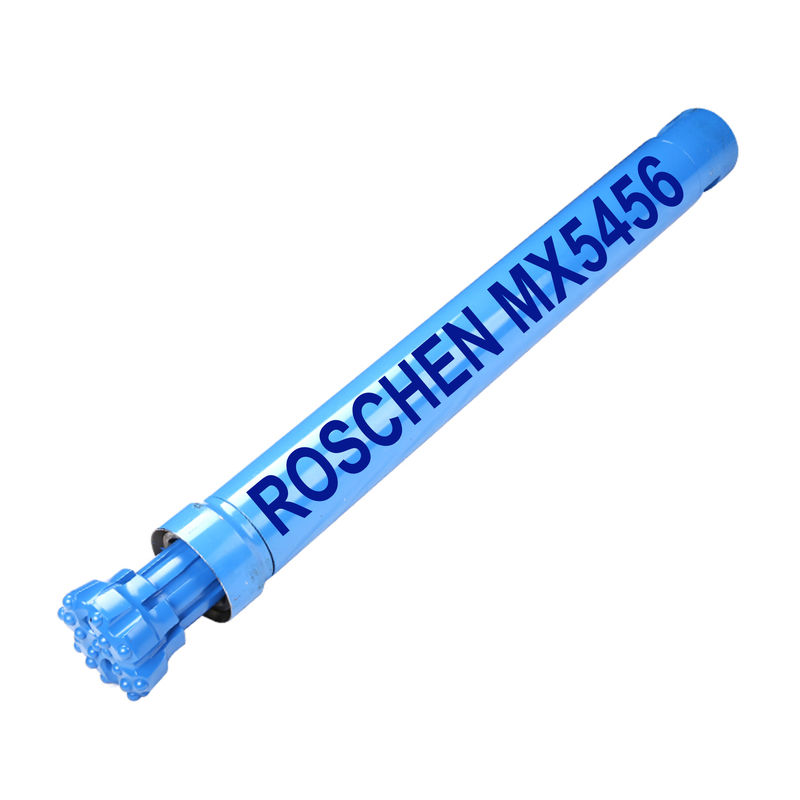

MX5456 RC Hammer (4 1/2 "Metzke) Mincon Reverse Circulation hammer


Roschen dapat memproduksi seri MX5456 RC Hammer, yang memiliki bor yang bagus di situs pertambangan emas.

The Mincon Xploration (MX) 5456 adalah alat sampling geologi kinerja tinggi yang menyediakan operasi bebas masalah di semua jenis kondisi menuntut yang diproduksi oleh Roschen. Ini memberikan tingkat penetrasi yang unggul dibandingkan produsen lain dengan pengeboran yang sangat halus dan pengambilan sampel berkelanjutan. Seperti semua palu Roschen DTH, MX mempertahankan tekanan operasi yang sangat baik selama masa pakai yang lama dan secara keseluruhan adalah alat yang Anda butuhkan untuk mendapatkan hasil maksimal dari semua peralatan Anda. Produk Roschen semua diproduksi di rumah, dan semua proses dikendalikan oleh Departemen Teknik yang berpengalaman di Roschen. Ini menjamin bahwa kualitas yang Anda "Harapkan" selalu dikirimkan.

Fitur Utama dan Manfaat

. Sistem pemasangan yang dipatenkan untuk komponen internal tetap.
. Sebuah betis yang sangat kuat dengan panjang pendek memungkinkan transfer energi yang lebih besar antara piston dan bit.
. Panjang lengan chuck variabel untuk berbagai kondisi pengeboran.
. Perakitan tabung sampel sepotong tunggal.
. Tabung sampel khusus dipanaskan lebih dari ketahanan aus unggul vs pesaing kami.
. Variabel ukuran tabung tabung memungkinkan kontraktor lebih fleksibel dalam menyiapkan alatnya.
. Sleeve wear yang dikeraskan untuk ketahanan aus optimal bahkan dalam kondisi yang paling abrasif.
. Benang multi-mulai pada backhead dan chuck memastikan kopling / pelepasan palu yang mudah.
. Logam lengan chuck disemprot dan memakai opsi lengan untuk ketahanan aus yang lebih besar pada sirkulasi luar.
. Semua komponen internal yang penting adalah panas yang dirawat di bawah kontrol ketat untuk memaksimalkan umur alat.
. Kemudahan layanan tanpa peralatan perakitan atau pembongkaran khusus yang diperlukan.

MX5456 RC Hammer Data Teknis
Spesifikasi	Metrik	Imperial
Diameter luar palu	132mm	5,2 ”
Hammer Length (Kurang Drill Bit)	1165mm	45,9 ”
Ukuran Datar Spanner Backhead	100mm	4 ”
Drill Bit Shank Type	MX5456
Benang Backhead	4 1/2 ”Metzke
Kisaran Ukuran Bit Bor	137mm - 146mm	5,4 "- 5,75"
Hammer Weight (Kurang Bit)	77 Kg	170 Lbs
Bor Bit Berat Maksimum	18,7 Kgs	41,2 Lbs
Berat Piston	19 Kg	41,9 Lb
Make up Torque	5288-7050 NM	3900-5200 FT Lbs
Backhead Stand Off	0,75 mm	0,030 ”
Paket Udara Minimum yang Disarankan	25.5m3 / mnt @ 24.1Bar	900cfm @ 350psi

Daftar Suku Cadang:

Barang	Bagian No	Deskripsi
	MX5456AS02	MX5456 Hammer 4 1/2 "Metzke
1	1300-0850	Internal Circlip
2	MX5456AT11	Adaptor Tabung 4.5 Metzke Pin
3	BS 228	O Ring (x 2)
4	BS 040	O Ring
5	MX5456SC01	Airscreen
6	MX5456BH11	Kembali Kepala 4 ½ Metzke
7	8406-0200-N8	Periksa Seal Valve
8	MX5456CV01	Periksa Valve Plunger
9	MX5456SP01	Periksa Spring Valve
10	MX5456SM01	Steel Make Up Ring
11	MX5456LR01	Kunci Cincin
12	MX5456SS01	Pengatur jarak
13	MX5456ST01	Tabung Sampel
	MX5456ST03	Tabung Sampel
14	BS230	O Ring
15	MX5456DR01	Sample Tube Mount
16	BS228	O Ring
17	BS237	O Ring (x 2)
18	BS042	O Ring
19	MX5456SR01	Cincin Tempat Duduk
20	MX5456IC01	Silinder Batin
21	MX5456PN01	Piston
22	MX5456WS01	Pakai Lengan
23	MX5456PR01	Piston Mempertahankan Cincin
24	MX5456BB01	Aligner Bearing Bush
25	N7-102-4	O Ring (x 2)
26	5456PIN	Bit Mempertahankan Pin x 8 (Set)
27	MX5456CK11	Membuang

Tekanan udara diberikan untuk kompresor yang beroperasi pada tingkat segel pada 20 ° C (68º F). Koreksi untuk volume kompresor yang sebenarnya harus dilakukan untuk memperhitungkan suhu, ketinggian dan kelembaban relatif.

Palu DTH harus menerima pasokan konstan oli bor rock yang tepat untuk melindungi komponen internal dan untuk menyediakan segel udara yang baik antara permukaan run hammer untuk pengeboran yang efisien. Roschen merekomendasikan penggunaan Roschen Losonsafe® Rock Drill Oil (RDO) untuk mempertahankan kinerja optimal dan memperpanjang umur komponen internal. Konsumsi minyak yang benar tergantung pada volume dan kondisi udara. Silakan lihat grafik pelumasan di bawah ini untuk rekomendasi. Ketika pengeboran dalam kondisi basah, jumlah normal harus digandakan. Harus ada bukti visual minyak di sekitar mata bor dan di dalam sambungan tabung ketika mengganti tabung.

Jika menggunakan minyak rock drill berbasis minyak bumi, tingkat oli yang direkomendasikan tergantung pada suhu sekitar dan tekanan operasi. Sebagai aturan praktis, ISO320 grade rock drill oil harus digunakan kapan saja karena hammer adalah alat frekuensi tinggi, namun, di mana pompa tidak dapat memompa minyak dalam kondisi dingin, minyak dengan tingkat yang lebih rendah dapat digunakan sesuai grafik di bawah.

Mata bor

Diameter		Jenis Wajah	Nomor bagian	Deskripsi	Tidak x Tombol Dia (inci)			Contoh lubang	Kira-kira Berat.
mm	inci				Luar	Menghadapi	Pusat		Kgs.	Lbs.
137	5 3/8	Cekung	5456137C10	5 3 / 8CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
137	5 3/8	Formasi Keras	5456137H10	5 3 / 8HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
140	5 1/2	Cekung	5456140C10	5 1 / 2CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
140	5 1/2	Drop Center	5456140D10	5 1 / 2DC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
140	5 1/2	Formasi Keras	5456140H10	5 1 / 2HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
143	5 5/8	Drop Center	5456143D10	5 5/8 "MX5456 BIT	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37,5
143	5 5/8	Formasi Keras	5456143H10	5 5/8 "MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
146	5 3/4	Cekung	5456146C10	5 3 / 4CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37,5
146	5 3/4	Drop Center	5456146D10	5 3/4 MX5456DC BIT	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37,5
146	5 3/4	Formasi Keras	5456146H10	5 3 / 4HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37,5
152	6	Formasi Keras	5456152H10	6 HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	18	39,7
165	6 1/2	Drop Center	5456165C01	6 1/2 bit pengarangan MX5456	8 * 5/8	4 * 9/16	4 * 1/2	2	18	39,7
190	7 1/2	Drop Center	5456190C10	7 1/2 MX5456 collaring bit	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44,1
200	8	Drop Center	5456200C10	8 "Bit pengurang MX5456	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44,1
