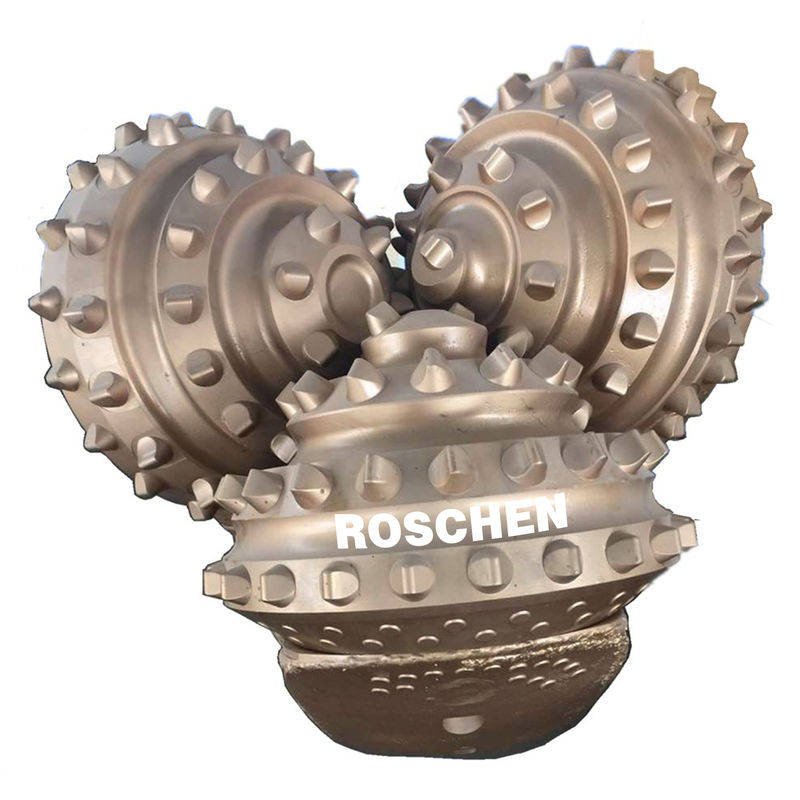

Tricone bit 9 7/8 inch Tricone roller rock drill bits digunakan SECOROC COP44 DTH Hammer untuk Codelco Mining Drilling
Bit Tricone Termasuk Bit Gigi Baja (juga disebut sebagai gigi giling) dan bit Tungsten Carbide Insert (TCI), bit TCI jauh lebih tahan lama daripada yang Gigi Baja, tetapi membawa biaya yang lebih tinggi untuk pembuatannya.Kedua kelompok Tricone Bits ini tersedia dengan
(1) Bantalan Terbuka atau Bantalan Tertutup
(2) Bantalan Rol atau Bantalan Gesekan (Bantalan Jurnal)
(3) Gage Protected atau Non-Gage Protected, dll
Untuk apa mata bor tricone digunakan?
1. Mata bor Tricone untuk formasi batuan lunak
Formasi batuan lunak yang sebagian besar terdiri dari pasir, tanah liat, batu kapur atau serpih, ideal untuk pengeboran dengan bit gigi gilingan.Dalam perawatan batuan lunak, tergantung pada cakupan proyek dan durasi yang berbeda, Anda dapat memilih untuk menutup atau membuka bantalan bit gigi milling.Mata bor tricone bearing yang disegel bertahan lebih lama, tetapi seringkali lebih mahal karena pekerjaan yang tepat yang diperlukan untuk melindungi bearing.Di sisi lain, kepala bantalan terbuka tidak terlindung dan aus dengan baik, tetapi murah untuk diproduksi.Mata bor tricone yang dirancang untuk batuan lunak biasanya memiliki gigi menonjol yang lebih panjang, gigi "A" atau kenop pahat.Dalam kedua kasus, jarak lubangnya besar, sehingga mata bor tricone lembut dapat dipertimbangkan dalam desain.
2. Mata bor Tricone untuk formasi batuan sedang
Jika Anda ingin mengebor kalsit, dolomit, batugamping keras, dan serpih keras, Anda perlu merancang mata bor tricone untuk batuan sedang.Anda mungkin perlu lebih memahami mengapa tungsten karbida adalah bahan yang ideal untuk mata bor tricone.Ini berguna untuk memahami propertinya.Tungsten karbida, pertama kali ditemukan pada tahun 1927, adalah bahan yang sangat kuat dan keras yang memungkinkannya menahan kecepatan yang lebih tinggi, sehingga mencapai kecepatan pengeboran yang lebih cepat.Selain itu, mata bor tricone dapat menyerap banyak panas tanpa merusak mata bor.Pitch dari bor perantara jauh lebih kecil dari pada bor lunak.Selain itu, meskipun gigi mungkin memiliki rentang bentuk yang serupa, namun gigi mereka kurang menonjol.
3. Mata bor Tricone untuk formasi batuan keras
Batuan keras itu keras, dan batuan abrasif biasanya mencakup serpih keras, kalsit, batulumpur, pirit, granit dan kuarsit.Sulitnya mengebor bahan ini membuat mata bor tricone menjadi hampir penting.Tombol tersebut memiliki kekerasan dan kekuatan yang sangat baik, sehingga mampu menahan kondisi pengeboran yang sangat sulit.Seperti semua mata bor tricone, Anda dapat memilih antara bantalan tertutup dan bantalan terbuka.Bor bantalan bersegel memberikan perlindungan anti-aus yang lebih baik, membuatnya lebih cocok untuk digunakan sebelum diganti.Bor yang dirancang untuk formasi keras seringkali memiliki lebih sedikit gigi yang menonjol.Gigi pendek dan kencang.Ini sangat mengurangi kecepatan pengeboran dibandingkan dengan batuan lunak, tetapi jika Anda mengebor batuan keras, Anda tidak punya banyak pilihan.
Spesifikasi Mata Bor Tricone Roller | ||
Diameter Bit | PIN API | |
(inci) | (mm) | |
3 7/8 '' ~ 5 1/4 '' | 98 ~ 134 | 2 3/8 ''.2 7/8 '' |
5 5/8 '' ~ 6 3/4 '' | 143 ~ 171 | 3 1/2 '' |
7 1/2 '' ~ 9 1/2 '' | 190,5 ~ 241 | 4 1/2 '' |
9 5/8 '' ~ 13 3/4 '' | 245 ~ 350 | 6 5/8 '' |
14 5/8 '' ~ 26 '' | 371 ~ 660,4 | 7 5/8 '' |
DAFTAR PEMILIHAN KODE IADC | |||
IADC | WOB | RPM | Aplikasi |
(KN / mm) | (r / mnt) | ||
111/114/115 | 0,3-0,75 | 200-80 | formasi yang sangat lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti tanah liat, batu lumpur, kapur |
116/117 | 0,35-0,8 | 150-80 | formasi yang sangat lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti tanah liat, batu lumpur, kapur |
121 | 0,3-0,85 | 200-80 | formasi lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti batulumpur, gipsum, garam, batugamping lunak |
124/125 | 180-60 | ||
131 | 0,3-0,95 | 180-80 | formasi lunak hingga sedang dengan kuat tekan rendah, seperti sedang, goyang lembut, batugamping lunak sedang, batupasir lunak sedang, formasi sedang dengan jalinan yang lebih keras dan abrasif |
136/137 | 0,35-1,0 | 120-60 | |
211/241 | 0,3-0,95 | 180-80 | formasi sedang dengan kuat tekan tinggi, seperti sedang, goyang lunak, gipsum keras, batugamping lunak sedang, batupasir lunak sedang, formasi lunak dengan jalinan yang lebih keras. |
216/217 | 0.4-1.0 | 100-60 | |
246/247 | 0.4-1.0 | 80-50 | formasi keras sedang dengan kuat tekan tinggi, seperti serpih keras, batugamping, batupasir, dolomit |
321 | 0.4-1.0 | 150-70 | formasi abrasif sedang, seperti serpih abrasif, batu kapur, batu pasir, dolomit, gipsum keras, marmer |
324 | 0.4-1.0 | 120-50 | |
437/447/435 | 0,35-0,9 | 240-70 | formasi sangat lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti tanah liat, batulumpur, kapur, gipsum, garam, batugamping lunak |
517/527/515 | 0,35-1,0 | 220-60 | formasi lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti batulumpur, gipsum, garam, batugamping lunak |
537/547/535 | 0,45-1,0 | 220-50 | formasi lunak hingga sedang dengan kuat tekan rendah, seperti sedang, goyang lembut, batugamping lunak sedang, batupasir lunak sedang, formasi sedang dengan jalinan yang lebih keras dan abrasif |
617/615 | 0.45-1.1 | 200-50 | formasi keras sedang dengan kuat tekan tinggi, seperti serpih keras, batugamping, batupasir, dolomit |
637/635 | 0,5-1,1 | 180-40 | formasi keras dengan kuat tekan tinggi, seperti batugamping, batupasir, dolomit, gipsum keras, marmer |
Catatan: Batas WOB dan RRPM di atas tidak boleh digunakan secara bersamaan |
