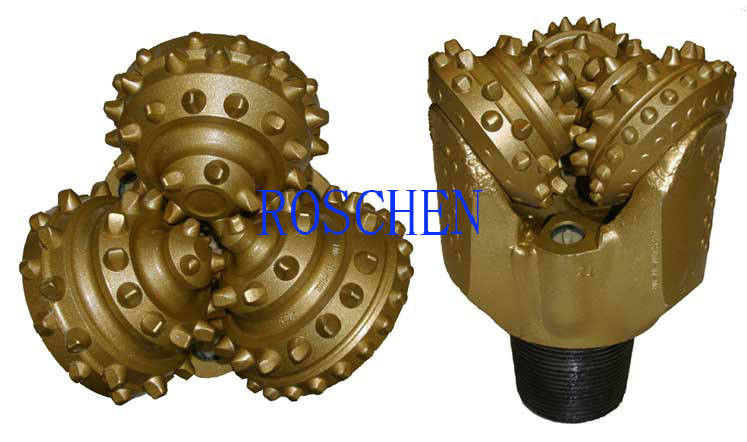

Pengeboran Sumur Bor Tricone Baja Mangan Tinggi Menggunakan 13-5 / 8 "
Deskripsi Mata Bor Tricone:
Mata bor tricone adalah mata bor paling populer di dunia, dapat digunakan secara luas untuk Pengeboran Minyak & Gas, Penambangan, Sumur Air, Area Eksplorasi Geologi. Mata bor tricone kami terbagi menjadi mata bor tertutup logam dan mata bor karet tertutup.
1. Jet C-Center dapat menghindari pembentukan bola dalam bit, menghilangkan area fluida di dasar sumur, mempercepat aliran ke atas dari stek pengeboran dan meningkatkan ROP.
2. Bantalan NBR saturasi tinggi dapat mengurangi tekanan penyegelan dan meningkatkan keandalan penyegelan.
3. Perlindungan G-Gauge meningkatkan kemampuan pengukuran dan memperpanjang masa pakai bit.
4. Menambahkan deretan gigi antara lancip belakang dan aliran keluar untuk memangkas lubang bor dan melindungi kerucut.
Kode IADC Normal Mata Bor Tricone:
437 Soft Formation TCI Tricone Bits:
Bit 437 TCI digunakan untuk mengebor dengan kuat tekan rendah, formasi yang sangat lunak.Bit TCI memaksimalkan penggunaan sisipan karbida tungsten berbentuk kerucut dan pahat dengan diameter besar dan proyeksi tinggi.Desain struktur pemotongan ini, dikombinasikan dengan offset kerucut maksimum, menghasilkan tingkat penetrasi bit yang tinggi.Intermesh yang dalam dari baris pemotong mencegah bit bailing dalam formasi lengket.
517 Medium Formation TCI Tricone Bits:
Seri 517 menampilkan sisipan karbida pahat tungsten yang agresif pada baris tumit dan baris dalam.Desain ini memberikan kecepatan pengeboran yang cepat dan menambahkan ketahanan struktur pemotongan dalam formasi keras sedang hingga sedang.Cincin-O karet HSN memberikan penyegelan yang memadai untuk ketahanan bantalan.
637 TCI Tricone Bits Formasi Keras:
637 bit dapat digunakan untuk mengebor formasi yang keras dan abrasif.Sisipan karbida tungsten tahan aus digunakan di baris luar untuk mencegah hilangnya pengukur bit.Jumlah maksimum sisipan berbentuk setengah lingkaran digunakan di semua baris untuk memberikan ketahanan pemotong dan masa pakai yang lama.
617 TCI Tricone Bits Formasi Sedang-Keras:
Seri 617 dilengkapi sisipan karbida tungsten pahat yang kuat pada baris tumit dan berbentuk kerucut pada baris dalam.Desain ini memberikan kecepatan pengeboran yang cepat dan menambah ketahanan struktur pemotongan dalam formasi keras sedang hingga sedang.Cincin-O karet HSN memberikan penyegelan yang memadai untuk ketahanan bantalan.
Parameter Mata Bor Tricone
| Spesifikasi bit Tricone Roller: | |||
| IADC | WOB | RPM | Aplikasi |
| (KN / mm) | (r / mnt) | ||
| 111/114/115 | 0,3-0,75 | 200-80 | formasi yang sangat lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti tanah liat, batu lumpur, kapur |
| 116/117 | 0,35-0,8 | 150-80 | formasi yang sangat lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti tanah liat, batu lumpur, kapur |
| 121 | 0,3-0,85 | 200-80 | formasi lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti batulumpur, gipsum, garam, batugamping lunak |
| 124/125 | 180-60 | ||
| 131 | 0,3-0,95 | 180-80 | formasi lunak hingga sedang dengan kuat tekan rendah, seperti sedang, goyang lembut, batugamping lunak sedang, batupasir lunak sedang, formasi sedang dengan jalinan yang lebih keras dan abrasif |
| 136/137 | 0,35-1,0 | 120-60 | |
| 211/241 | 0,3-0,95 | 180-80 | formasi sedang dengan kuat tekan tinggi, seperti sedang, goyang lunak, gipsum keras, batugamping lunak sedang, batupasir lunak sedang, formasi lunak dengan jalinan yang lebih keras. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | formasi keras sedang dengan kuat tekan tinggi, seperti serpih keras, batugamping, batupasir, dolomit |
| 321 | 0.4-1.0 | 150-70 | formasi abrasif sedang, seperti serpih abrasif, batu kapur, batu pasir, dolomit, gipsum keras, marmer |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0,35-0,9 | 240-70 | formasi sangat lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti tanah liat, batulumpur, kapur, gipsum, garam, batugamping lunak |
| 517/527/515 | 0,35-1,0 | 220-60 | formasi lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti batulumpur, gipsum, garam, batugamping lunak |
| 537/547/535 | 0,45-1,0 | 220-50 | formasi lunak hingga sedang dengan kuat tekan rendah, seperti sedang, goyang lembut, batugamping lunak sedang, batupasir lunak sedang, formasi sedang dengan jalinan yang lebih keras dan abrasif |
| 617/615 | 0.45-1.1 | 200-50 | formasi keras sedang dengan kuat tekan tinggi, seperti serpih keras, batugamping, batupasir, dolomit |
| 637/635 | 0,5-1,1 | 180-40 | formasi keras dengan kuat tekan tinggi, seperti batugamping, batupasir, dolomit, gipsum keras, marmer |
| Catatan: Di atas batas WOB dan RRPM tidak boleh digunakan secara bersamaan | |||
| Diameter bit Tricone Roller: | |||
| Ukuran | Bit gigi baja | Bit TCI | |
| di | mm | Berat (kg) | Berat (kg) |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117.5 | 6 | 6.5 |
| 5 7/8 | 149.2 | 17 | 18 |
| 6 | 152.4 | 18 | 19.5 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29.5 |
| 8 1/2 | 215.9 | 35 | 38 |
| 8 3/4 | 222.2 | 36 | 40 |
| 9 1/2 | 241.3 | 57 | 59 |
| 9 7/8 | 250.8 | 58 | 60 |
| 10 5/8 | 269.9 | 66 | 74 |
| 12 1/4 | 311.1 | 85 | 111 |
| 13 5/8 | 346.1 | 118 | 120 |
| 14 3/4 | 374.6 | 140 | 160 |
| 17 1/2 | 444.5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558.8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
