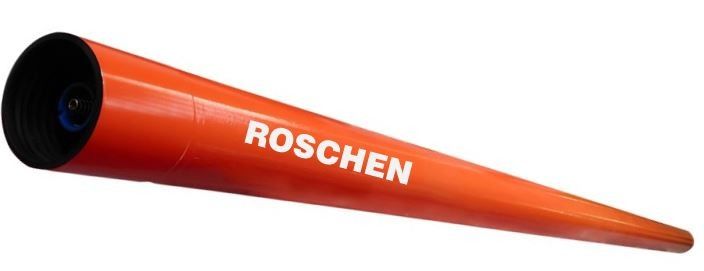

Diameter pipa bor MWD tipe kabel 73 pusat untuk pengeboran horizontal terarah di terowongan tambang batubara
Pipa bor MWD Φ 73 jenis kabel tengah
The Φ 73 center cable type directional drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); Pipa bor arah tipe kabel pusat Φ 73 umumnya diperlukan untuk dibangun dalam lapisan batubara lengkap (f ≥ 1) atau lapisan batuan yang stabil (f ≤ 6); it is mainly used for the construction of short horizontal and long-distance gas drainage borehole and water exploration borehole in the coal mine, as well as the construction of Directional Borehole in the ground and tunnel near horizontal engineering. ini terutama digunakan untuk pembangunan lubang bor drainase gas horisontal dan jarak pendek dan jarak jauh di tambang batubara, serta pembangunan Lubang Bor Searah di tanah dan terowongan di dekat teknik horisontal.
The MWD drill pipe is mainly used in the directional horizontal drilling in the coal mine roadway. Pipa bor MWD terutama digunakan dalam directional horizontal drilling di jalan tambang batu bara. It is used together with the orifice display equipment to display the drilling track data in real time. Ini digunakan bersama dengan peralatan tampilan lubang untuk menampilkan data trek pengeboran secara real time. The operator can adjust the direction of the drilling track according to the displayed data in time, so as to achieve the purpose of directional drilling. Operator dapat menyesuaikan arah jalur pengeboran sesuai dengan data yang ditampilkan dalam waktu, sehingga mencapai tujuan pengeboran arah. It is widely used in directional drilling control of geological, coal, oil, water conservancy and other industries. Ini banyak digunakan dalam kontrol pengeboran terarah dari geologi, batubara, minyak, pemeliharaan air dan industri lainnya.
1.Fitur Produk:
(1) Tubuh pipa bor dilas oleh proses pengelasan gesekan, dengan sifat mekanik yang baik dan umur panjang
(2) Kekuatan ulir yang tinggi dan daya rekat yang baik pada sambungan pipa bor
(3) Perangkat transmisi sinyal dirancang di dalam pipa bor, yang dapat mewujudkan komunikasi dua arah real-time antara pipa probe pengukuran bawah dan komputer tahan ledakan lubang, dan efisiensi transmisi tinggi.
(4) Pipa bagian dalam dan sambungan pipa bor memiliki kinerja penyegelan yang baik dan stabilitas pipa bor yang tinggi
2.Lingkup aplikasi:
While drilling survey drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); Sementara survei pengeboran, pipa bor umumnya harus dibangun di lapisan batubara lengkap (f ≥ 1) atau lapisan batuan yang stabil (f ≤ 6); it is mainly used for the construction of gas drainage borehole and water exploration borehole in short horizontal and long-distance underground coal mine, and also used for the construction of directional borehole such as ground and tunnel near horizontal engineering borehole. ini terutama digunakan untuk konstruksi lubang bor drainase gas dan lubang eksplorasi air di tambang batubara bawah tanah horisontal dan jarak jauh yang pendek, dan juga digunakan untuk pembangunan lubang bor arah seperti tanah dan terowongan dekat lubang bor teknik horisontal.
3.Tindakan pencegahan:
(1) Sebelum menggunakan pipa bor, periksa apakah sambungan plastik pipa bor longgar, cacat atau retak untuk memastikan bahwa cincin penyegelan sambungan plastik utuh, benang pipa bor, sambungan plastik dan sambungan baja bersih, dan pereduksi pegas tegas dan dapat diandalkan;
(2) Before connecting the drill pipe, the thread grease must be applied on the thread surface of the drill pipe joint, and the special lubricating grease for the wireline drill pipe must be applied on the sealing ring of the plastic male joint. (2) Sebelum menghubungkan pipa bor, pelumas ulir harus diaplikasikan pada permukaan benang dari sambungan pipa bor, dan pelumas khusus untuk pipa bor wireline harus diaplikasikan pada cincin penyegelan dari sambungan jantan plastik. Control the make-up speed ≤ 25R / min in the process of connecting the drill pipe; Kontrol kecepatan make-up ≤ 25R / mnt dalam proses menghubungkan pipa bor;
(3) During drilling construction, the drilling track shall be kept smooth to avoid large corners. (3) Selama konstruksi pengeboran, jalur pengeboran harus dijaga agar tetap halus untuk menghindari sudut besar. The bending strength of borehole inclination angle is controlled at 3 ° / 6m, and the bending strength of azimuth is controlled at 2 ° / 6m; Kekuatan tekuk sudut kemiringan lubang bor dikontrol pada 3 ° / 6 m, dan kekuatan tekuk azimuth dikendalikan pada 2 ° / 6 m;
(4) Saat membongkar pipa bor, kendalikan kecepatan belenggu ≤ 25R / mnt, dan pastikan jarak pengembalian head daya ≥ 100mm, sehingga mencegah benang sambungan pipa bor menggigit atau melucuti;
(5) Setelah pipa bor dibongkar dan aliran air di pipa bor dikeringkan, tutup pelindung ulir harus dikenakan pada waktunya untuk menjaga bagian dalam pipa bor bersih dan mencegah kotoran seperti debu batu bara memasuki polusi. sambungan baja;
4. Lembar teknis
Parameter teknis utama pipa bor dan gradasi yang direkomendasikan | ||||||||||
Ukuran (mm) | Diameter | Kualitas baja | Panjangnya | Tekanan | Resistensi konduktor | Resistensi isolasi | Torsi rig yang disarankan | Rekomendasikan Core Bit | ||
tubuh pipa | Pin / kotak | Premium | Pilihan | |||||||
Φ79 | 73 | 75 | G105 | 3000 | 10 | <0,5 | > 2 jt | 6000 | Φ96 | Φ98 |
Φ89 | 89 | 91 | G105 | 3000 | 10 | <0,5 | > 2 jt | 12000 | Φ113 | Φ118 |
