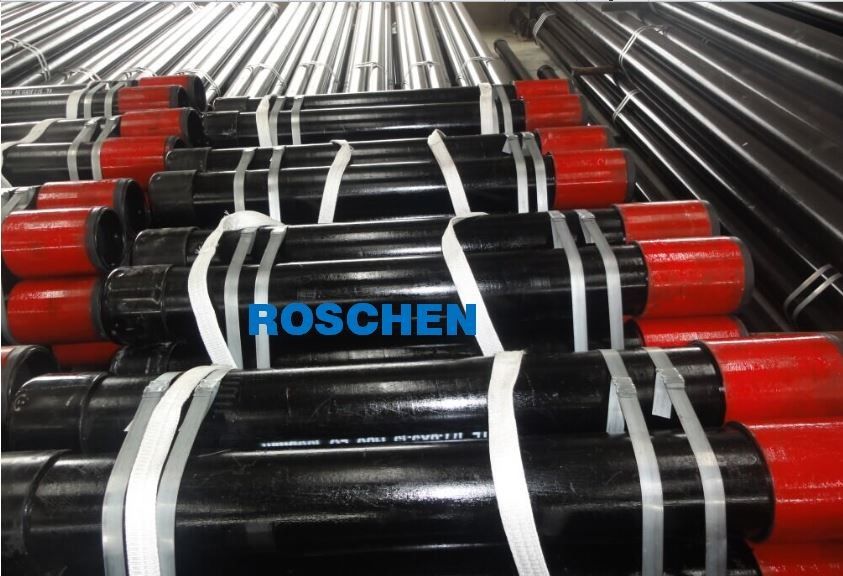

Tubing Kesal atau pipa casing Kesal
Upsetting adalah proses penempaan yang membuat dinding lebih tebal di ujung tabung.Upset Tubing (EUE) adalah pipa panjang dengan sambungan yang dipasang di lubang sumur untuk memudahkan ekstraksi minyak dan gas.Sambungan tubing dirancang agar sesuai dengan jenis sumur tertentu, berdasarkan kondisi dan cairan bawah tanah.Ini bertindak sebagai saluran, di mana cairan atau gas yang dihasilkan ditransmisikan dari bawah ke permukaan.Sambungan tabung relatif merupakan pipa panjang tunggal yang dapat bervariasi panjangnya dari 25 hingga 30 kaki. Panjang ideal ini memungkinkan produksi yang mudah karena sambungan tabung dilengkapi dengan ulir di kedua sisi dan dapat mengalir ke bawah melalui sumur dengan kedalaman berapa pun.
1,315” X 1,80 lb/ft TPS Multiseal PS-6
| Spesifikasi | ||
| OD Tabung Nominal | 3,50" | |
| Ukuran Drift | 2.625" | |
| Kualitas baja | L-80 | |
| Berat Nominal | 12,95 lb/ft | |
| Ketebalan Dinding Nominal | 0,375" | |
| ID Nominal | 2.750" | |
| Panjang Koneksi | Pin Panjang LP Kotak Panjang LB LB Minimum = LP-0,43" |
|
| Koneksi Make-Up Loss | 3.35" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 295000 lbs | 1314 kN |
| API Runtuh | 15310 psi | 1056 bar |
| Hasil Internal | 15000 psi | 1034 bar |
| Kekuatan Bersama | 351000 lbs | 1562 kN |
| Spesifikasi Koneksi | |||
| Koneksi | ROS-multiseal PS-6 | Cocok dengan | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | Indo | 2.687" |
| Panjang Koneksi | Pin Panjang LP | Kotak Panjang LB | LB Minimum = LP-0,43" |
| 3.77" | Minimum | ||
| 5.03" | Standar | 1 recut | |
| 6.28" | Tipe 2 | 2 recut | |
| 7.54" | Tipe 3 | 3 recut | |
| Torsi Make Up Minimum | 5500 lb/ft | 7460 N·m | |
| Torsi Make Up Optimal | 6190 lb/ft | 8390 N·m | |
| Torsi Make Up Maksimum | 6880lb/ft | 9330 N·m | |
| Efisiensi Tarik Koneksi | 119% | Kriteria Inspeksi | API 5A5, API 5CT |
3,500” X 15,8 lb/ft Hydril PH6
| Spesifikasi | ||
| OD Tabung Nominal | 3,50" | |
| Ukuran Drift | 2.423" | |
| Kualitas baja | T-95 | |
| Berat Nominal | 15,8 lb/ft | |
| Ketebalan Dinding Nominal | 0,476" | |
| ID Nominal | 2.548" | |
| Panjang Koneksi | ||
| Koneksi Make-Up Loss | 3.34" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 430000 lbs | 1914 kN |
| API Runtuh | 22330 psi | 1540 bar |
| Hasil Internal | 22610 psi | 1559 bar |
| Kekuatan Bersama | 430000 lbs | 1914 kN |
| Spesifikasi Koneksi | |||
| Koneksi | Hidril PH-6 | Cocok dengan | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,5" | Indo | 2.485" |
| Minimum | |||
| Standar | 1 recut | ||
| Tipe 2 | 2 recut | ||
| Tipe 3 | 3 recut | ||
| Torsi Make Up Minimum | 6400 lb/ft | 8648 N·m | |
| Torsi Make Up Optimal | 7200 lb/ft | 9730 N·m | |
| Torsi Make Up Maksimum | 8000lb/ft | 10810 N·m | |
| Efisiensi Tarik Koneksi | 100% | Kriteria Inspeksi | API 5A5, API 5CT |
3,500” X 15,8 lb/ft Hydril PSHW533
| Spesifikasi | ||
| OD Tabung Nominal | 3,50" | |
| Ukuran Drift | 2.423" | |
| Kualitas baja | L-80 | |
| Berat Nominal | 15,8 lb/ft | |
| Ketebalan Dinding Nominal | 0,476" | |
| ID Nominal | 2.548" | |
| Panjang Koneksi | ||
| Koneksi Make-Up Loss | 4.49" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 362000 lbs | 1611 kN |
| API Runtuh | 18810 psi | 1296 bar |
| Hasil Internal | 19040 psi | 1313 bar |
| Kekuatan Bersama | 362000 lbs | 1611 kN |
| Spesifikasi Koneksi | |||
| Koneksi | 3 1/2" PSHW533 | Cocok dengan | PSH503 PSH553 PSH563 |
| OD | 4.160" | Indo | 2.498" |
| Minimum | |||
| Standar | 1 recut | ||
| Tipe 2 | 2 recut | ||
| Tipe 3 | 3 recut | ||
| Torsi Make Up Minimum | 6400 lb/ft | 10540 N·m | |
| Torsi Make Up Optimal | 7200 lb/ft | 12702 N·m | |
| Torsi Make Up Maksimum | 8000lb/ft | 12702N m | |
| Efisiensi Tarik Koneksi | 100% | Kriteria Inspeksi | API 5A5, API 5CT |
3,500” X 15,8 lb/ft Hydril PSHW533
| Spesifikasi | ||
| OD Tabung Nominal | 3,50" | |
| Ukuran Drift | 2.423" | |
| Kualitas baja | T-95 | |
| Berat Nominal | 15,8 lb/ft | |
| Ketebalan Dinding Nominal | 0,476" | |
| ID Nominal | 2.548" | |
| Panjang Koneksi | ||
| Koneksi Make-Up Loss | 4.49" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 430000 lbs | 1914 kN |
| API Runtuh | 22330 psi | 1540 bar |
| Hasil Internal | 22610 psi | 1559 bar |
| Kekuatan Bersama | 430000 lbs | 1914 kN |
| Spesifikasi Koneksi | |||
| Koneksi | 3 1/2" PSHW533 | Cocok dengan | PSH503 PSH553 PSH563 |
| OD | 4.160" | Indo | 2.498" |
| Minimum | |||
| Standar | 1 recut | ||
| Tipe 2 | 2 recut | ||
| Tipe 3 | 3 recut | ||
| Torsi Make Up Minimum | 7800 lb/ft | 10540 N·m | |
| Torsi Make Up Optimal | 9400 lb/ft | 12702 N·m | |
| Torsi Make Up Maksimum | 11100lb/ft | 12702N m | |
| Efisiensi Tarik Koneksi | 100% | Kriteria Inspeksi | API 5A5, API 5CT |
3,500” X 15,8 lb/ft Hydril PSHW533
| Spesifikasi | ||
| OD Tabung Nominal | 3,50" | |
| Ukuran Drift | 2.423" | |
| Kualitas baja | L-80 | |
| Berat Nominal | 15,8 lb/ft | |
| Ketebalan Dinding Nominal | 0,476" | |
| ID Nominal | 2.548" | |
| Panjang Koneksi | ||
| Koneksi Make-Up Loss | 4.49" | |
| Kriteria Manufaktur | API 5CT | |
| Kapasitas Tabung | ||
| Kekuatan Hasil Tubuh | 362000 lbs | 1611 kN |
| API Runtuh | 18810 psi | 1296 bar |
| Hasil Internal | 19040 psi | 1313 bar |
| Kekuatan Bersama | 362000 lbs | 1611 kN |
| Spesifikasi Koneksi | |||
| Koneksi | 3 1/2" PSHW533 | Cocok dengan | PSH503 PSH553 PSH563 |
| OD | 4.160" | Indo | 2.498" |
| Minimum | |||
| Standar | 1 recut | ||
| Tipe 2 | 2 recut | ||
| Tipe 3 | 3 recut | ||
| Torsi Make Up Minimum | 7800 lb/ft | 10540 N·m | |
| Torsi Make Up Optimal | 9400 lb/ft | 12702 N·m | |
| Torsi Make Up Maksimum | 9400lb/ft | 12702N m | |
| Efisiensi Tarik Koneksi | 100% | Kriteria Inspeksi | API 5A5, API 5CT |
APT 5CT menetapkan persyaratan Casing dan tubing untuk tujuan produksi minyak atau gas, harus dilapisi dengan material dengan kekuatan dan fungsionalitas yang cukup.
Pipa minyak adalah bagian utama dari konstruksi sumur bor.Mereka dipilih untuk kondisi spesifik yang diantisipasi dalam sumur tertentu.Laju aliran produksi yang diantisipasi dan keekonomian dari sumur menentukan ukuran tubing, yang kemudian menentukan ukuran yang diperlukan dari setiap lubang dan tabung sebelumnya.Setelah ukuran tabung dan kedalaman pengaturan ditentukan, ketebalan dinding dan tingkat material kemudian dipilih oleh perancang sumur untuk memastikan kekuatannya memadai untuk beban yang diharapkan.API 5CT mengembangkan spesifikasi untuk tiga konektor berbeda untuk digunakan sebagai sambungan tubing casing: Tubing dan kopling eksternal-upset (Upset tubing), Tubing dan kopling non-upset, Tubing sambungan integral.
Mungkin ada bahan dan grade yang sama dengan tubing yang mengganggu dan tubing yang tidak rusak. Perbedaan maksimum di antara keduanya adalah ujung tabung, yaitu diameter luar.Tabung non-gangguan mengacu pada ujung pipa tanpa benang dan kerah ekstra tebal dan lurus.Pipa non-gangguan (NUE) digunakan jauh lebih sedikit daripada pipa EUE.Biaya NUE hanya sedikit kurang dari EUE, dan kekuatan sambungan jauh lebih sedikit.Diameter sambungan kopling NUE kurang dari EUE, yang menawarkan beberapa keuntungan saat jarak bebas kecil.
