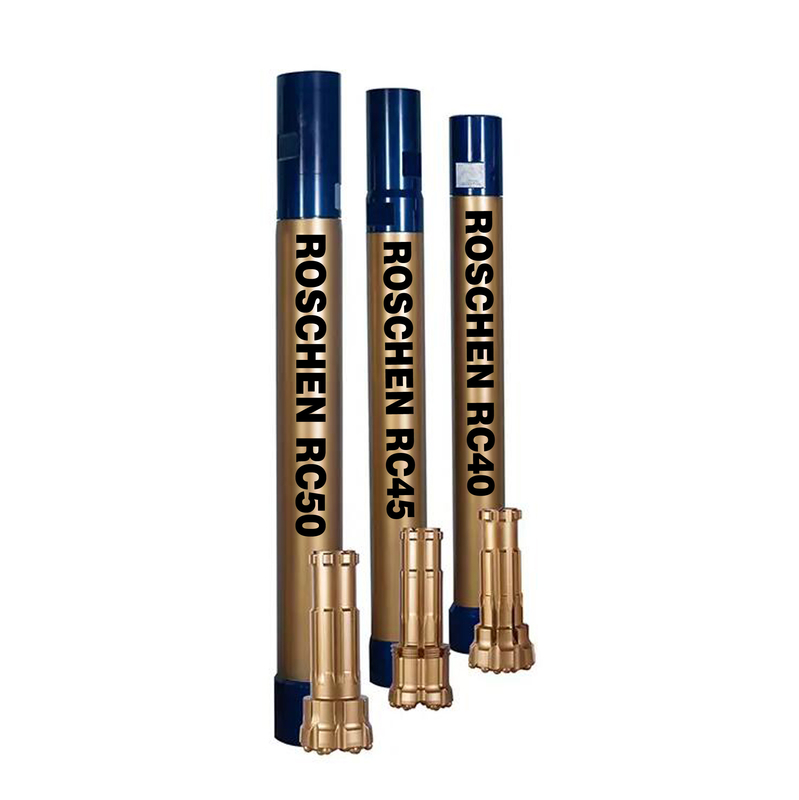

RC40 RC45 RC50 RC Hammer RC BIT Pengeboran
Istilah-istilah ini mengacu pada komponen sistem pengeboran Rotary Casing (RC), yang umumnya digunakan dalam konstruksi, pertambangan, dan pengeboran geoteknik untuk membuat lubang berdiameter besar.
RC40, RC45, RC50:
Artinya: Diameter casing (dalam milimeter).
Fungsi: Ini menentukan diameter luar dari casing baja sementara yang digunakan untuk melapisi lubang dan mencegah runtuhnya.
Ukuran: RC40 = ~ 40mm, RC45 = ~ 45mm, RC50 = ~ 50mm. (diameter internal/eksternal yang sebenarnya sedikit bervariasi menurut produsen).
RC Hammer:
Artinya: Palu down-the-hole (DTH) yang digunakan dalam sistem RC.
Fungsi: Sebuah palu yang digerakkan secara pneumatik (udara terkompresi) yang memberikan kekuatan perkusi untuk memecahkan batuan.
Kompatibilitas: Palu RC dirancang untuk muat di dalam ukuran casing tertentu (misalnya, palu RC40 muat di dalam casing RC40, palu RC50 di dalam casing RC50).
BIT Pengeboran RC:
Artinya: Pengeboran khusus dirancang untuk digunakan dengan sistem RC Hammer and Casing.
Fungsi: Menempel di bagian depan palu RC. Ini memotong / memecahkan batu dan biasanya memiliki diameter yang lebih besar dari casing itu sendiri.
Desain: Mempunyai port flushing besar untuk memungkinkan potongan untuk ditiup kembali ke atas cincin antara tali bor / casing dan dinding lubang.Pengukur bit (diameter luar) dirancang untuk membersihkan diameter dalam casing yang digunakan dengan.
Bagaimana Mereka Bekerja Bersama:
RC Hammer (misalnya, ukuran untuk casing RC50) dilampirkan ke tali bor.
RC Drilling Bit (misalnya, ukuran untuk casing RC50) dipasang di bagian depan palu.
Perangkat ini berputar di dalam Casing (misalnya, RC50).
Udara terkompresi menggerakkan palu, mendorong bit untuk memecahkan batu.
Udara yang sama meniup potongan batu ke atas ring lubang (di luar casing).
Casing maju (biasanya didorong atau bergetar) di belakang bit untuk mendukung lubang.
Singkatnya:
RC40/RC45/RC50: Tentukan ukuran casing (diameter) yang digunakan.
RC Hammer: Alat perkusi yang cocok di dalam ukuran casing tertentu.
RC Drilling Bit: Alat pemotong yang dipasang pada palu, yang dirancang untuk bekerja dengan ukuran casing / palu tertentu.
Komponen-komponen ini adalah bagian dari sistem yang dirancang untuk pengeboran yang efisien dan stabil dalam kondisi tanah yang menantang di mana keruntuhan lubang adalah risiko.
ROSCHEN Spesifikasi Bit Sirkulasi Balik | ||||||||
Bits RE531 RC | ||||||||
Kode Roschen: ROS RC 30 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 RC bit | ||||||||
Kode Roschen: ROS RC 40 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
Kode Roschen: ROS RC 50 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
Kode Roschen: ROS RC 50 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
Kode Roschen: ROS RC 50 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
PR40 RC bit | ||||||||
Kode Roschen: ROS RC 50 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
PR52 RC bit | ||||||||
Kode Roschen: ROS RC 55 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
RE547 RC bit | ||||||||
Kode Roschen: ROS RC 55 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
Kode Roschen: ROS RC 55 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Catatan: | ||||||||
Metzke, benang Remet tersedia! | ||||||||
Setiap ukuran khusus dari bit sirkulasi terbalik akan tersedia atas permintaan. | ||||||||
MX5456 RC bit | ||||||||
Kode Roschen: ROS RC 50 | ||||||||
Diameter | Tidak ada x Diameter tombol mm | Sudut tombol | Lubang Flusing | Dia Dia mm | Berat badan (kg) | Bagian No. | ||
mm | inci | Tombol Pengukur | Tombol Depan | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
