Sistem Pengeboran Overburden Eksentrik ODEX untuk pengeboran sumur air
RoschenAlat pengeboran eksentrik perusahaan , yang terdiri dari penstabil batang dan mata bor eksentrik, bagian ekor mata bor eksentrik dilengkapi dengan bos pertama, dinding bagian dalam penstabil batang dilengkapi dengan alur pertama yang cocok dengan bos pertama, dan dinding bagian dalam penstabil batang dilengkapi dengan alur pembatas pertama di sepanjang arah melingkar, dinding luar ekor dilengkapi dengan alur melingkar, penstabil batang dilengkapi dengan lubang pemasangan, dan ketika lubang pemasangan dilengkapi dengan batang pin, batang pin dapat tersangkut di alur melingkar.

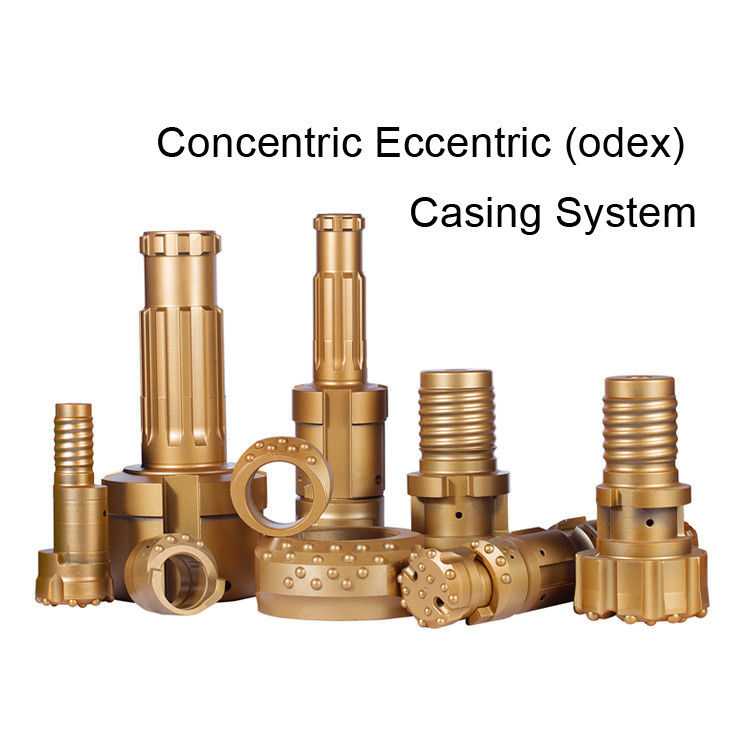

Sistem Pengeboran Overburden Eksentrik ODEX
Rentang untuk casing dia 4 1/2"-12 3/4'
Tangkai palu DHD, SD, Mission, QL, dll
Model:
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
Deskripsi Produk
Sistem ODEX adalah sistem palu bawah lubang yang dirancang untuk memajukan casing selama pengeboran.
Sistem ROSCHEN ODEX adalah komposit dari mata bor pilot, mata bor reaming, dan perangkat pemandu.
Mereka terbuat dari baja paduan berkualitas tinggi dan karbida dengan perlakuan panas yang ketat. Sistem ROSCHEN ODEX telah ditingkatkan di
banyak lokasi kerja di banyak area.
| SISTEM PENGABURAN CASING EKSENTRIK ODEX - Parameter Khas |
| Parameter |
Rentang/Opsi Khas |
Catatan |
| Diameter Casing (OD) |
114 mm (4.5"), 140 mm (5.5"), 168 mm (6.5"), 194 mm (7.5") |
Ukuran paling umum. Lebih besar/kustom tersedia. |
| Diameter Lubang yang Dibor |
~ 1.3x - 1.5x Casing OD |
Ditentukan oleh ukuran Reamer Eksentrik. |
| Material Reamer |
Sisipan Tungsten Carbide, Baja Paduan Keras |
Ketahanan aus yang tinggi. |
| Tipe Casing |
Sambungan Rata, Baja Tarik Tinggi |
Memastikan kekuatan dan kemajuan yang mulus. |
| Metode Penggerak |
Top-Hammer (Palu DTH), Rotary (Down-the-Hole atau Palu ODEX) |
Kompatibel dengan rig pengeboran standar. |
| Kedalaman Khas |
Hingga 100+ meter (300+ kaki) |
Tergantung pada kondisi tanah & kapasitas rig. |
Spesifikasi:
| Tipe ODEX |
Ukuran Casing yang Direkomendasikan |
Min. Ketebalan Dinding |
Diameter Mata Bor Pilot |
Diameter Reamer |
Untuk Tangkai Palu |
| Maks. OD |
Min. ID |
| mm |
inci |
mm |
inci |
mm |
inci |
mm |
inci |
mm |
inci |
| 90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
| 115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
| 115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
| 140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
| 144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
| 165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
| 180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
| 230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
| 240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
| 280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
Keuntungan
1. Berlaku untuk lapisan yang tidak stabil: Desain eksentrik dapat memberikan stabilitas lubang bor dan panduan casing yang lebih baik di formasi yang longgar, berpori, dan mudah runtuh.
2. Kecepatan konstruksi yang cepat: Beberapa proses memungkinkan penyelesaian langsung pengeboran dan pemasangan casing tanpa konstruksi lumpur. Sehingga sangat mempersingkat periode konstruksi.
3. Kurangi gesekan lubang bor: Casing eksentrik membentuk kontak tidak beraturan di dinding lubang bor, yang dapat mengurangi gesekan keseluruhan lubang bor. Dengan demikian mengurangi beban pengangkatan peralatan.
Bagaimana cara membeli?
Jika Anda ingin membeli mata bor odex, Anda perlu memberi tahu kami OD dan ketebalan dinding casing yang Anda butuhkan. Kami juga perlu mengetahui diameter lubang, Min. ID dari sepatu casing, dan model palu.
Secara umum, Anda perlu memilih sistem casing eksentrik yang paling sesuai dengan kondisi geologis tertentu, dan juga lingkungan konstruksi, anggaran ekonomi, dan persyaratan teknis untuk memastikan kemajuan proyek yang aman dan efisien.
