SPT ROYOND POON RATUP untuk Raymond Spoon pemindai sampel

S.P.T. Royond Poon Assy

Pengambilan Sampel Dengan Selang Pembagian

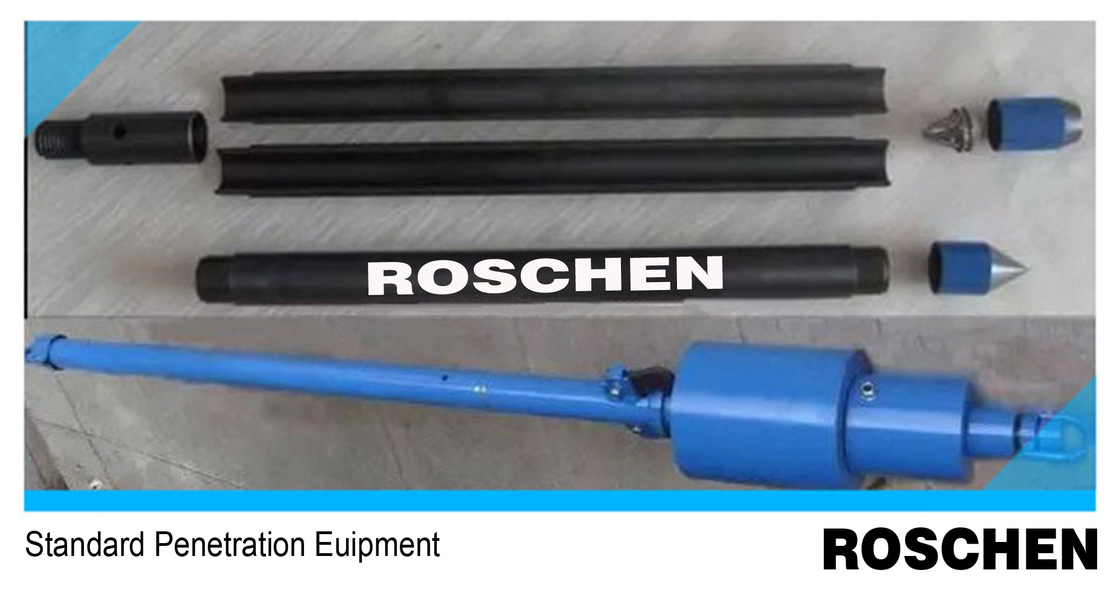

SPT ROYOND POON ASSEMBLY

Sampler Raymond Spoon


Rangkaian tabung split sendok Raymond standar berukuran 50,8 mm O.D x 36 mm I.D. Panjang tabung split saja adalah 610 mm. Panjang keseluruhan 852 mm

Total beratnya 7kg.


Sepatu pemotong yang diproduksi dari EN8 khusus diperkuat dan diperkuat untuk memberikan ketahanan aus optimal (+/- 52 HRC).

Benang standar di bagian atas adalah kotak BWY, BW, BWJ.

SPT Hammer


SPT Hammer dirancang untuk menggerakkan pemindai tabung terbagi atau perakitan kerucut yang diperlukan untuk Uji Penetrasi Standar (SPT) atau Uji Penetrasi Kerucut (CPT).

Palu terdiri dari bobot geser dengan massa 63,5 kg lengkap dengan mekanisme pick-up dan self-tripping yang memastikan bahwa berat memiliki jatuh bebas persis 750 mm.

Poros dalam bertindak sebagai panduan yang memungkinkan berat turun dengan perlawanan minimal dan memastikan bahwa berat memukul landasan persegi.

Dasar landasan memiliki koneksi kotak B , dan dilengkapi dengan kopling pin B BWY.

Palu dilengkapi dengan baut silang keamanan yang mengamankan lengan luar geser ke batang panduan dalam ketika palu tidak digunakan atau selama transportasi.

Panjang keseluruhan palu adalah 2320mm tidak diperpanjang (tanpa kopling) dan 3070mm ketika diperpanjang (tanpa kopling).

1. Mengangkat mata
2. Tabung luar
3Mengangkat kaki dengan mata air.
4. Mengemudi berat
5. Tongkat panduan
6Anvil.
7. baut pengaman
