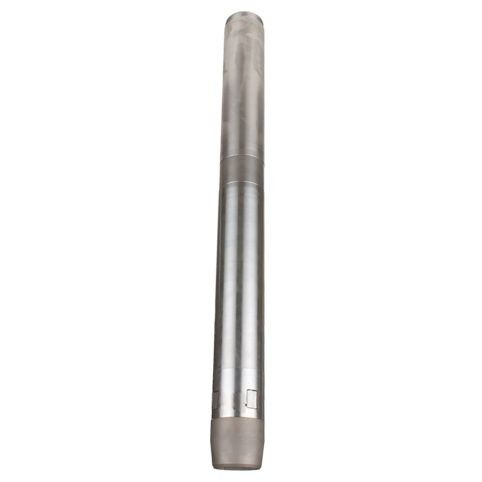

Sistem pengambilan sampel U100
Peralatan ini dirancang untuk mengambil sampel di tanah liat dan formasi lunak lainnya.Tabung sampel masing-masing memiliki panjang 18″ dan didorong ke tanah menggunakan palu geser dengan kepala penggerak U100 (rumah lonceng) terpasang.Kepala penggerak berisi katup bola untuk memungkinkan udara dilepaskan dari bagian atas tabung sampel saat didorong ke tanah.
Deskripsi Produk
Peralatan ini dirancang untuk mengambil sampel di tanah liat dan formasi lunak lainnya.Tabung sampel masing-masing memiliki panjang 18″ dan didorong ke tanah menggunakan palu geser dengan kepala penggerak U100 (rumah lonceng) terpasang.Kepala penggerak berisi katup bola untuk memungkinkan udara dilepaskan dari bagian atas tabung sampel saat didorong ke tanah.
Dua jenis sistem sampling saat ini diproduksi:
Sistem standar
Terdiri dari tabung sampel baja berlapis aluminium atau kadmium, penangkap inti opsional, dan bantalan penggerak yang diperkeras.Sepatu penggerak dapat dilengkapi dengan tepi polos atau bergerigi.Tutup dorong plastik atau tutup aluminium ulir dapat disediakan untuk tabung sampel dan lilin penyegel khusus untuk penyimpanan jangka panjang.
Sistem lapisan plastik
Terdiri dari tabung bodi baja, berisi liner plastik yang dapat dilepas, penangkap inti opsional, cincin jarak (digunakan hanya dengan penangkap inti) dan bantalan penggerak yang diperkeras casing.Tutup tekan plastik disediakan untuk pelapis plastik.
| Jenis | OD Maks * | Min.ID* (mm) | Rasio Luas |
| Sistem Standar | 118.6 | 104.4 | 29% |
| Sistem lapisan plastik | 123.8 | 101.6 | 48% |
Menampilkan 1 hingga 2 dari 2 rekaman
* Dimensi diukur pada cutting shoe
Silakan lihat diagramnya.
Sistem standar
1. Tabung sampel (baja berlapis kadmium atau aluminium).
2. Corecatcher (opsional)
3. Cutting shoe (pinggiran polos atau bergerigi)
Sistem lapisan plastik
4. Tabung badan baja (melampirkan liner plastik).
5. Corecatcher (opsional)
6. Jarak cincin
7. Cutting shoe (pinggiran polos atau bergerigi)
