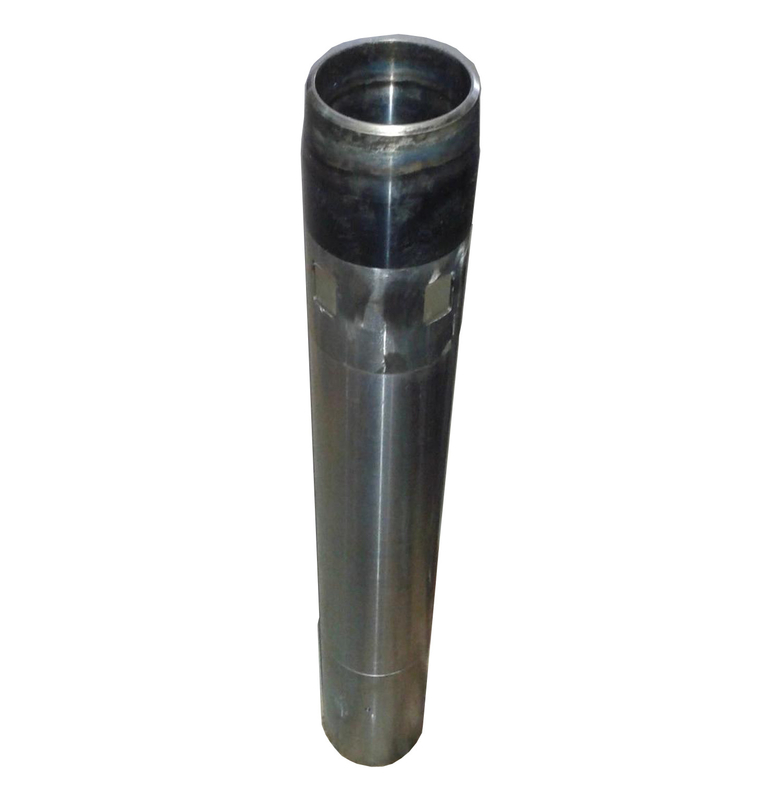

U100 (U4) dan U70 Samplers - digunakan untuk mendapatkan sampel yang tidak terganggu di sebagian besar tanah dan beberapa batuan lemah.Sampler U100 memberikan sampel diameter nominal 100 mm (4") dan U70 memberikan sampel diameter nominal 70 mm.

Sistem Pengambilan Sampel U100

Peralatan ini dirancang untuk memperoleh sampel tanah yang tidak terganggu pada sebagian besar tanah dan beberapa batuan lemah seperti Kapur dan Marl.Sampler menghasilkan inti tanah berdiameter 100 mm (4"), dengan panjang sekitar 450 mm (18").

Tabung sampel dengan sepatu pemotongan terpasang didorong ke dalam tanah dengan menggunakan Sliding Hammer.

Drive Head (atau Bell Housing) pas di antara Sliding Hammer dan Sample Tube dan berisi "ruang overdrive" dan katup bola.Katup bola memungkinkan udara dilepaskan saat tabung didorong ke tanah.

Dua jenis sistem pengambilan sampel U100 yang umum digunakan:

Sistem Standar
Terdiri dari Tabung Sampel Baja atau Aluminium, Sepatu Pemotong dan sepatu Pemotong Corecatche opsional dikeraskan dengan casing dan mungkin memiliki tepi polos atau bergerigi.Penutup Ujung Plastik atau Paduan tersedia agar sesuai dengan tabung sampel dan Lilin Penyegelan khusus digunakan untuk penyimpanan sampel jangka panjang.

Sistem Lapisan Plastik
Terdiri dari Body Tube baja, yang membungkus Liner Plastik yang dapat diganti.Sepatu Pemotong Polos atau bergerigi dipasang ke dasar Body Tube, dan Corecatcher dan Spacer Ring opsional (diperlukan saat Corecatcher digunakan).Tutup Ujung Plastik tersedia agar sesuai dengan pelapis plastik.

Meskipun menggunakan Liner Plastik mengurangi biaya keseluruhan untuk memperoleh dan menyimpan sampel, sepatu pemotongan harus lebih tebal dan dengan demikian sampel secara signifikan lebih terganggu dibandingkan dengan Sistem Standar.

Untuk kedua sistem Konektor tersedia untuk menggabungkan dua atau lebih tabung sampel secara seri.
