Core Barrels termasuk tipe tabung tunggal, tipe tabung ganda dan tipe tabung tripel.
Aksesori inti barel:

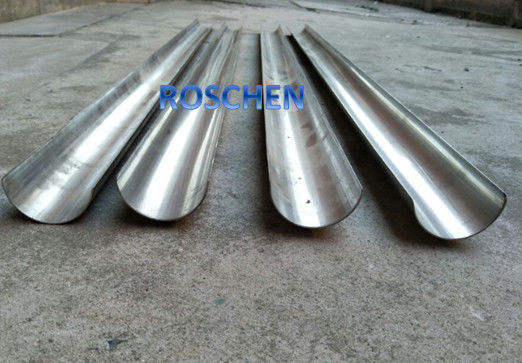

--- Kepala perakitan, ban dalam, tabung luar, pengangkat inti, kasus pengangkat inti, tabung split, kopling pengunci, kopling adaptor, cincin pendaratan, stabilizer tabung dalam, cincin berhenti.
Double Tube Core Barrels
--- TT Series Core Barrel
Ultra-thin berdinding tabung batang inti ganda, tersedia diameter 46 dan 56 mm. Sangat
wajah pemotongan tipis memungkinkan tingkat penetrasi yang sangat cepat melalui formasi yang keras. Mereka
aplikasi pertambangan forunderground cocok.
--- T2 Series Double Tube Core Barrels
Seri T2 adalah dinding tipis tabung inti barel ganda, digunakan untuk eksplorasi permukaan, terutama aplikasi pertambangan.
Karena goresannya yang tipis, inti barel ini memberikan penetrasi cepat. Tersedia dalam diameter 46, 56, 66, 76, 86, 101mm.
--- T6 Series Double Tube Core Barrels
Ini adalah kelanjutan dari seri T2, tetapi dari desain yang lebih kuat dan tersedia dalam diameter yang lebih besar,
76, 86, 101, 116. 131 dan 146mm. Mereka diterapkan dalam penambangan permukaan dan pengeboran geoteknik.
--- LTK 48 & LTK 60 Double Tube Core Barrels
Sistem inti barel seri LTK adalah inti inti dinding yang lebih tipis daripada seri T2. Mereka menawarkan biaya yang efektif,
produksi tinggi, yang dirancang untuk produksi optimal dan pemulihan inti dalam formasi batuan menengah hingga ekstra keras.
Tersedia ukuran 48 dan 60mm.
--- WF Series Double Tube Core Barrels
Mereka adalah barel inti geoteknik yang terutama dirancang untuk coring formasi yang relatif lunak dalam menggunakan bit face-discharge.
Konstruksi sederhana dan lebih tahan terhadap kerusakan dibandingkan dengan barel dinding tipis, tetapi dengan tingkat enkurasi yang lebih lambat.
--- WG Series Double Tube Core Barrels
Ada barel inti tabung tunggal untuk seri WG. Tersedia dalam DCDMA ukuran E, A, B, N, dan H.
--- TBW dan TNW Core Barrels
Ini adalah tabung inti tabung ganda berdinding tipis, sebagai seri T2 tetapi dengan ukuran lubang DCDMA B dan N.
Digunakan untuk eksplorasi permukaan, khususnya aplikasi pertambangan. Daerah goresan tipis memungkinkan penetrasi cepat.
--- Wireline Double Tube Core Barrels
Wireline barel inti ganda terutama digunakan dalam coring dalam. Dengan perangkat overshot,
mereka menghilangkan kebutuhan untuk berpasangan dan melepaskan batang senar setiap kali inti diambil.
Tersedia dalam DCDMA ukuran A, B, N, H, dan P.
--- standar cina tabung ganda barel inti
--- Standar Wireline Ganda Tabung Inti Barel Cina
--- Jet-type Reverse Circulation Double Tube Core Barrels
Triple Tube Core Barrels
--- MLC (Triefus) Seri Inti Barel
Tabung inti tabung triple ini umumnya digunakan untuk tujuan geoteknis, yang dirancang untuk memaksimalkan pemulihan inti dalam formasi lunak. Ukuran diameter tersedia dari 35-146mm.
--- Wireline Triple Tube Core Barrels
Tabung inti tabung tiga Wireline umumnya diperlukan dalam formasi retak dan retak. Mereka menggabungkan sepertiga, split inner tube pada dasar wireline double tube core barrel. Ini dapat dipompa keluar dari tabung dalam setelah pengambilan, memungkinkan inti untuk diperiksa dalam keadaan in-situ.
Single Tube Core Barrels
--- B Series Single Tube Core Barrels
Seri B adalah tabung inti batang tunggal, sering digunakan dalam situasi di mana pelestarian inti tidak penting dan untuk coring beton. Diameter tersedia 46-146mm.
--- WG Series Single Tube Core Barrels
Ada tabung inti tabung ganda untuk seri WG. Tersedia dalam DCDMA ukuran E, A, B, N, dan H.
--- Standar Cina Tabung Tunggal Barel Inti
Wireline 56, kabel 59, kabel 75, kabel 91.
Ukuran yang tersedia:
B76 core barrel, B86 core barrle, B101 core barrel, B131 core barrel, B146 core barrel
BQ inti barel inti NQ barel, HQ inti barel PQ inti barel, inti NQ3 barel, HQ3 inti barel, PQ3 inti barel
TT-46 core barrel TT56 core barrel
T2-56 core barrel, T2-66 core barrel, T2-76 core barrel, T2-86 core barrel, T2-101 core barrel
T6-76 inti barel T6-86 inti barel T6-101 inti barel T6-116 inti barel T6-131 inti barel T6-131 inti barel
T6S-76, T6S-86, T6s-101, T6s-131, T6S-146 barel inti
NMLC core barrel, HMLC core barrel
HWF core barrel, PWF core barrel
NWG core barrel, HWG core barrel
LTK48 core barrel
Barel inti Mazier
412 F core barrel
M101 barel inti
| Boart Longyear Core Barrel System Sizes | ||
| UKURAN | INTI Ø | HOLE Ø |
| AQTK | 35,5 mm (1-3 / 8 inci) | 48 mm (1-7 / 8 inci) |
| BQ | 36,4 mm (1-7 / 16 in) | 60 mm (2-3 / 8 inci) |
| BQTK | 40,7 mm (1-5 / 8 inci) | 60 mm (2-3 / 8 inci) |
| NQ | 47,6 mm (1-7 / 8 inci) | 75,7 mm (3 inci) |
| NQTK (NQ2 ") | 50,6 mm (2 inci) | 75,7 mm (3 inci) |
| NQ3 | 45 mm (1-3 / 8 inci) | 75,7 mm (3 inci) |
| HQ | 63,5 mm (2-1 / 2 inci) | 96 mm (3-3 / 8 inci) |
| HQ3 | 61,1 mm (2-3 / 8 inci) | 96 mm (3-3 / 8 inci) |
| PQ | 85 mm (3-3 / 8 inci) | 122,6 mm (4-7 / 8 inci) |
| PQ3 | 83 mm (3-1 / 4 inci) | 122,6 mm (4-7 / 8 inci) |
| Ukuran Sistem Atlas Copco Core Barrel | ||||
| SISTEM | INTI Ø | HOLE Ø | ||
| mm | di | mm | di | |
| SEBUAH | 48,0 | 1,89 | 27,0 | 1,06 |
| B | 59,9 | 2,36 | 36,4 | 1,43 |
| N | 75,7 | 2,98 | 47,6 | 1,88 |
| H | 96,1 | 3.78 | 63,5 | 2.5 |
| P | 122,6 | 4.83 | 85,0 | 3.35 |
