Tekanan Air Tinggi / Rendah Air Sumur Dalam Lubang Rotary Pneumatic Drilling DTH hammer
Tombol Bits untuk COP MISSION DHD QL SD
Produk yang cocok :
Batang bor 89mm dengan API 3 1/2 "REG PIN
Batang bor 89mm dengan API 3 1/2 "REG BOX
Batang bor 114mm dengan API 4 1/2 "REG PIN
Batang bor 114mm dengan API 4 1/2 "REG BOX
Bit dengan COP84. DHD380, Mission80, QL80, SD8 shanks
Bidang aplikasi:
Semua jenis bidang, seperti pertambangan, kuari, terowongan, jembatan, konstruksi, dll., Tetapi sangat bagus untuk digunakan dengan tabung selubung selama pengeboran selubung.
Fitur:
Daya impak tinggi dengan frekuensi rendah, masa pakai lama, pembilasan tanpa pengembalian, kinerja andal.
Parameter teknis
Deskripsi | Kode Produk | Bit Shank | Koneksi benang | Outer Dia. (Mm) | Panjang Tanpa Bit (mm) | Berat (kg) | Kunci Pas Datar (mm) | Rec. Ukuran Lubang (mm) |
RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "REG PIN | 180 | 1522 | 190 | 150 | 203-271 |
Tekanan kerja (bar) | Frekuensi Dampak pada 17 bar (Hz) | Tekanan Aksial Normal (kn) | Kecepatan Rec.Rotation (r / min) | Konsumsi Udara (m³ / mnt) | ||||
14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24bar | ||
22.5 | 28.2 | 39.6 |
Pencocokan Palu Dengan Bit Lain | ||||||||
Deskripsi | Kode Produk | Bit Shank | Koneksi benang | Outer Dia. (mm) | Panjang Tanpa Bit (mm) | Berat (kg) | Kunci Pas Datar (mm) | Rec. Ukuran Lubang (mm) |
RS180-QL80 | 260001 | QL80 | API 4 1/2 "REG PIN | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
Kerja Pressur (bar) | Dampak Frekuensi di 17 bar | Normal Aksial Tekanan (kN | Rec. Rotasi Kecepatan (r / mnt) | Udara Konsumsi (m³ / mnt) | ||
14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24bar |
22.5 | 28.2 | 39.6 |
Spesifikasi ROSCHEN DTH Hammer | |||||||
Ukuran palu | Bit Shank | Kode ROSCHEN | Thread Koneksi | Sedikit cocok | Tekanan Pekerjaan | Konsumsi udara | |
1 " | BR1 | ROS 11 | Kotak RD50 | ¢ 50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4,5m3 / mnt |
1.0Mpa | 4m3 / mnt | ||||||
1.4Mpa | 5m3 / mnt | ||||||
2 " | BR2 | ROS 22 | Kotak RD50 | ¢ 70- ¢ 90mm | 0.7-1.75Mpa | 0.7Mpa | 4,5m3 / mnt |
1.0Mpa | 4m3 / mnt | ||||||
1.4Mpa | 5m3 / mnt | ||||||
3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90- ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4,5m3 / mnt |
COP32 / COP34 | |||||||
M30 | 1.5Mpa | 9m3 / mnt | |||||
4 " | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- ¢ 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / mnt |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10 m3 / mnt | |||||
M40 | 2.4Mpa | 15m3 / mnt | |||||

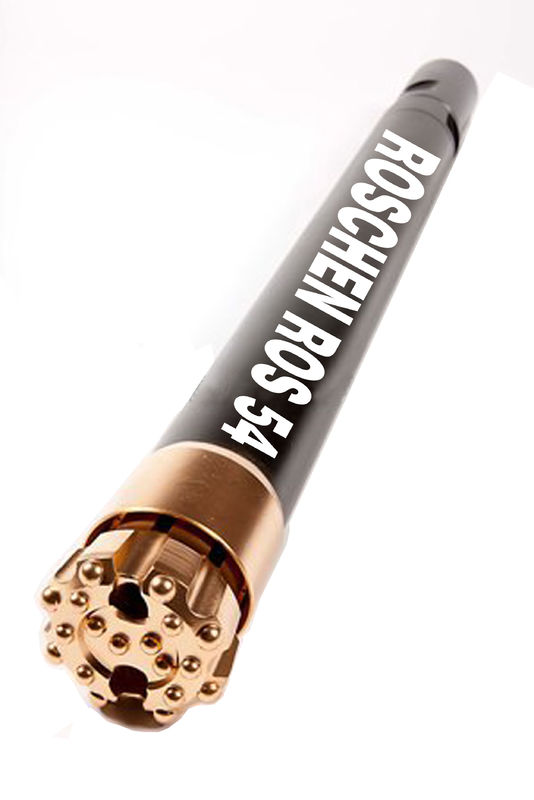

5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- ¢ 155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3 / mnt |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / mnt | |||||
M50 | 2.4Mpa | 23m3 / mnt | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- ¢ 190mm | 1.0-2.5Mpa | 1.0Mpa | 10 m3 / mnt |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / mnt | |||||
M60 | 2.4Mpa | 28,5m3 / mnt | |||||
8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢ 195- ¢ 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / mnt |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / mnt | |||||
SD8 | 2.4Mpa | 34m3 / mnt | |||||
M80 / M85 | |||||||
10 " | SD10 | ROS 100 | API 6 5/8 "Reg | ¢ 254- ¢ 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / mnt |
Numa100 | 1.8Mpa | 40m3 / mnt | |||||
ROS 100 | 2.4Mpa | 55m3 / mnt | |||||
12 " | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢ 305- ¢ 445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / mnt |
SD12 | 1.8Mpa | 56m3 / mnt | |||||
Numa120 | 2.4Mpa | 78m3 / mnt | |||||
Catatan: | |||||||
Metzke, Remet thread tersedia! | |||||||
Jenis shank khusus dari DTH Hammer akan tersedia atas permintaan. |
DTH Bit
Bit DTH juga merupakan produk utama kami. Setelah pencarian bertahun-tahun, kami memiliki pengalaman yang kaya dalam pengembangan dan pembuatan produk berkualitas tinggi, yang mengadopsi bahan baku berkualitas tinggi, teknologi canggih dan melewati pemeriksaan ketat.
1. tekanan udara tinggi dan rendah bor lubang
2. lubang udara tekanan Rendah.: 65-220mm
3. lubang tekanan udara tinggi Dia.:85-305mm
4. Jenis wajah: pusat drop / cekung / cembung / pengukur ganda / datar
5. Bit DTH Kami dapat cocok untuk berbagai jenis DTH Hammer, seperti XL, Mission, COP, IR, Mach, Demag, SD, Bulroc, Halco Mach, Digger dll.
