412F Air flush Core Barrel untuk batuan lunak hingga sedang

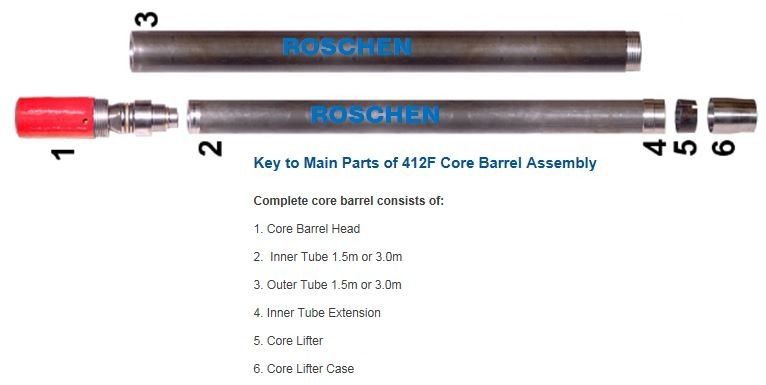

Kunci Bagian Utama dari 412F Core Barrel Assembly
Laras inti lengkap terdiri dari:
1. Kepala Barel Inti
2. Inner Tube 1.5m atau 3.0m
3. Tabung Luar 1.5m atau 3.0m
4. Ekstensi Tabung Dalam
5. Pengangkat Inti
6. Kasus Pengangkat Inti
Keunggulan 412F Air flush Core Barrel adalah dapat dioptimalkan untuk penggunaan air flush
Spesifikasi | Jenis Barel Inti |
412F | |
Diameter Lubang (mm) | 107.2 |
Diameter Inti (mm) | 74.7 |
Ketebalan Kerf / Mahkota (mm) | 16.25 |
Area Pemotongan (cm2) | 46.5 |
Area Lubang (cm2) | 90.3 |
Area Pemotongan sebagai% dari Area Lubang | 51,40% |
Area Inti (cm2) | 43.8 |
Koneksi Benang di Kepala * | HW |
Casing yang Direkomendasikan | PW |
Konversi ke tabung tiga mungkin |
Iya |
Cross-over sub diperlukan untuk batang bor yang tidak cocok dengan sambungan ulir di kepala barel inti
Aplikasi dan fungsi:
412F Air flush Core Barrel sering digunakan untuk eksplorasi batubara cor terbuka dan inti geoteknik umum dalam situasi di mana tidak diinginkan untuk menggunakan udara sebagai media pembilasan.Ini dirancang untuk coring pada batuan keras lunak hingga sedang menggunakan udara sebagai media pembilasan.
Apa yang penting untuk mendinginkan bit dan mengangkat potongan batu dari lubang bor?Ruang annular yang besar antara tabung dalam dan luar, dalam kombinasi dengan desain bit inti pelepasan muka, memungkinkan sejumlah besar udara mencapai muka mata bor.
Barel inti ini terbukti sangat efektif bila digunakan dengan bit inti PCD, memberikan tingkat penetrasi yang cepat dan pemulihan inti yang baik
Bit Inti tidak disuplai sebagai bagian dari rakitan barel inti, tetapi harus dipilih dengan benar agar sesuai dengan aplikasi dan formasi batuan tertentu.
