Multi Shot Electronic Inclinometer untuk Pengeboran Minyak / Pengeboran Eksplorasi
Deskripsi Produk:

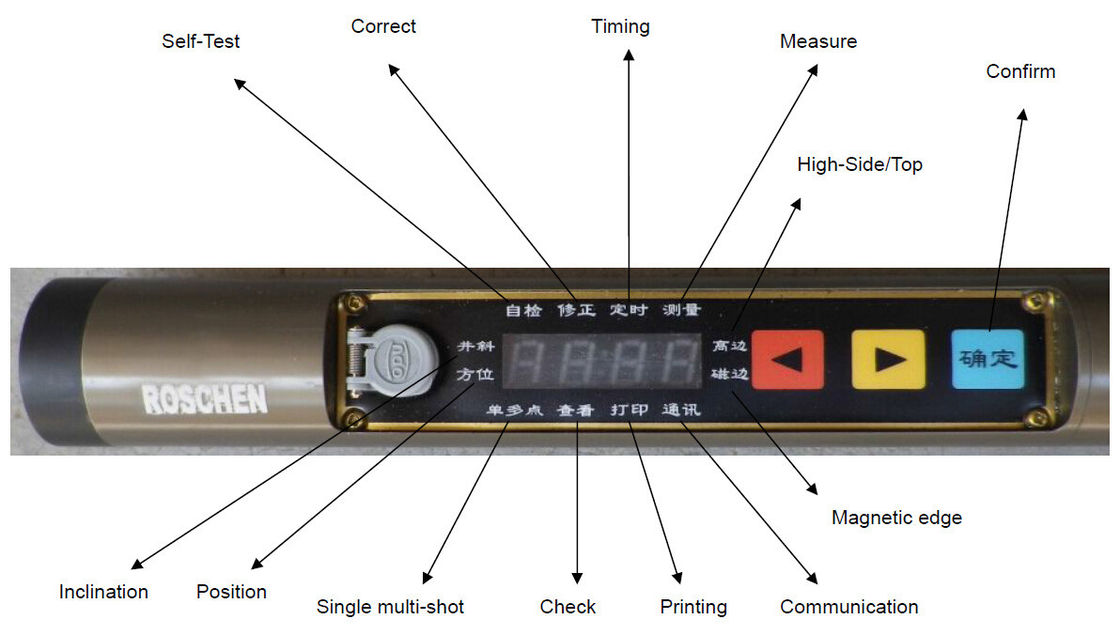

1. Antarmuka operator yang intuitif.
Pengguna tidak perlu manual dapat meminta penyelesaian semua fitur yang disediakan oleh probe sesuai dengan panel probe, pengoperasian yang sederhana, intuitif dan cepat.
2. Menanamkan pembacaan langsung yang kuat.
Tanpa instrumen ground dengan probe dapat dilakukan sendiri tampilan parameter, pengaturan dan pencetakan.Menghilangkan kebutuhan akan instrumen arde, sangat menghemat waktu pengukuran.
3. Pengingat cerdas terjamin.
Pengingat cerdas menampilkan deteksi waktu nyata dari berbagai status probe dalam pekerjaan, dan untuk mendeteksi kesalahan dan tampilan.Bagi pengguna untuk memastikan bahwa instrumen normal untuk turun sebelumnya.
4. Sensor akselerasi dan magnetometer.Proses MEMS tingkat lanjut global.
Keuntungan dari teknologi MEMS, probe dapat memberikan pengukuran presisi tinggi di lingkungan kerja yang keras, dan proses MEMS daya rendah lainnya, probe memiliki waktu kerja yang lebih lama.Lingkungan kerja dan konsumsi daya yang rendah adalah sensor mekanis tradisional tidak dapat cocok.
5. Kegagalan daya sesaat yang unik dari fungsi pemulihan.
Sepenuhnya dihindari dalam proses downhole instrumen, dan gangguan daya sesaat yang disebabkan oleh guncangan, getaran, dan menyebabkan kegagalan pengukuran.Selidiki untuk mengembalikan status asli pekerjaan.
6. Untuk memenuhi berbagai praktik.
Bertemu gantung diukur dengan perakitan perlindungan bawah tanah yang berbeda dipilih diukur, pekerjaan membutuhkan cara mengambang sendiri.
7. Rentang pengukuran dan akurasi.
| Proyek | Rentang pengukuran | Akurasi Pengukuran | Batasan |
| Deviasi Lubang Bor | 0 ～ 180 ° | ± 0,1 ° | / |
| Bantalan Magnetik | 0 ～ 360 ° | ± 1 ° | Deviasi lubang bor ≥6 ° |
| Wajah Alat Sisi Tinggi | 0 ～ 360 ° | ± 0,5 ° | Deviasi lubang bor ≥6 ° |
| Alat Magnetik Wajah | 0 ～ 360 ° | ± 1 ° | Deviasi lubang bor≤8 ° |
8. Desain terintegrasi multi-point tunggal.
Roschen multi-titik probe oleh panel probe, pilihan pekerjaan multi-titik tunggal.Sebenarnya setara dengan pengguna untuk membeli dua probe.Pengukuran probe titik tunggal dalam pengeboran saat pengeboran selesai dengan tabung probe multi-titik ditarik keluar dari rel sumur.Simpan investasi pengguna.
9. Indikator teknis:
Suhu: -40 ℃ ~ 125 ℃ (dengan rakitan pelindung isolasi, suhu operasi maksimum 250 ℃);
Getaran: frekuensi 10 ~ 100Hz, akselerasi getaran ≤4.5g, setengah sinus;
Shock: Shock ≤2000g, 0.5ms;
Tegangan operasi: DC6V ~ DC8V;
Bekerja saat ini: kondisi catu daya DC5V, arus operasi siaga ≤ 30mA arus operasi ≤150mA;
Suhu pengoperasian: -40 ~ 125 ℃;
Resistensi dampak: 2000g, 0,5ms;
Resistensi getaran: 10g, 20 ~ 100Hz;
Performa dinamis:
percepatan kondisi getaran 3g, frekuensi 20Hz, pengukuran deviasi lubang bor dengan pengukuran statis, kesalahan deviasi lubang bor ≤0,2 °;
Rentang waktu tunda:
1 hingga 99 menit, penundaan minimum 1 menit;
Rentang interval:
1 hingga 99 detik, interval minimum 1 detik (hanya berlaku untuk multi-arah);
Titik pengambilan sampel maksimum:
3600 poin.(Hanya berlaku untuk multi-arah);
Waktu kerja terus menerus:
lebih dari 20 jam (hanya berlaku untuk multi-arah).
Inclinometer Multi-shot:
Pengguna dapat menggunakan '←' atau '→' pada panel untuk memilih 'S' (Single Shot) atau 'M' (Multi-Shot) saat kedua tombol berkedip.Tekan 'Konfirmasi' untuk konfirmasi.Tabung akan siap untuk mode kerja ketika pilihan untuk bidikan tunggal atau multi-bidikan dibuat, yang akan dikonfirmasi dengan penghentian kedipan tombol 'S' atau 'M'.
Untuk memilih kembali mode kerja, diperlukan pelepasan barel baterai.
1. Sambungan komponen perlindungan eksternal
Di bawah mode pengukuran arah, ikat tali baja pada kepala Socket dan baut pelindung Karet pada konektor Kuningan.Kemudian hubungkan bagian-bagian berikut sesuai dengan Gambar 4-4, kepala soket tali, gantungan melingkar, penyangga radial, konektor kuningan dan barel pelindung eksternal.Pasang segel timah pada sepatu pemandu.
Di bawah mode pengukuran non-arah, sambungkan penyangga bawah, penyangga radial, multi-penyangga, batang diperpanjang dan konektor kuningan sesuai dengan gambar 4-5.Baut pelindung karet pada konektor kuningan dengan erat.Kemudian sambungkan laras pelindung eksternal.Ingatlah untuk mengencangkan setiap bagian penghubung dengan kunci pas pipa karet.Pasang tali baja melalui lubang kepala roket dan ikat.Baut pelindung karet pada konektor kuningan dengan erat.Menurut gambar 4-5, sambungkan kepala soket tali, gantungan melingkar, penyangga radial, dan konektor kuningan.
2. Perakitan
Dalam pengukuran terarah
Gantung kepala-T tabung-probe pada konektor penyangga arah.Kemudian masukkan ke dalam tong pelindung eksternal.
Kencangkan konektor penyangga arah dan pasang segel timah pada sepatu pemandu.
Dalam pengukuran non-directional
Gantung tabung baterai pada gantungan karet dan gantung kepala-T pada pelindung karet.Masukkan ke dalam barel pelindung eksternal dan baut konektor kuningan.Kencangkan setiap bagian penghubung dengan kunci pas pipa karet.
3. Membaca Data
Lihat 4.3 langkah 5 mode mengambang sendiri.
Perhatian:
Ø Tegangan baterai harus lebih tinggi dari 4.8V sebelum inclinometer dimasukkan ke dalam sumur.
Ø Dalam pengukuran arah, koreksi sisi tinggi harus dilakukan.Jika bagian arah pelindung eksternal dipasang kembali sebelum pengukuran, sisi tinggi gravitasi harus diperbaiki.
Ø Cincin penyangga harus dipasang dengan tabung-probe.
Ø Dalam pengukuran penangguhan, kecepatan menurun harus lebih rendah dari 3m / s.Saat instrumen menutup titik pengukuran, kecepatan turun harus lebih rendah dari 1m / s.
