Inclinometer Elektronik Ns-DMA/B untuk Mengukur sudut inklinasi, orientasi pengeboran lubang bor

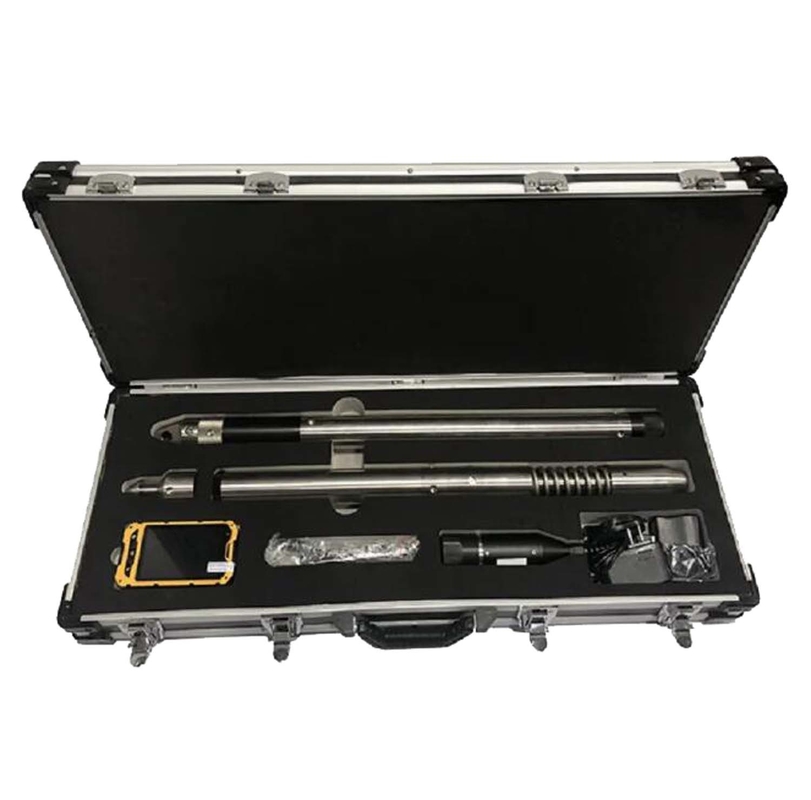

Inclinometer Elektronik Ns-DMA/B
Deskripsi Produk
Inclinometer Elektronik NS-DMA/B
1.1 Fungsi dan Aplikasi
Mengukur sudut inklinasi, orientasi bidang operasi magnetik dan orientasi bidang operasi sisi tinggi di ujung lubang bor atau posisi tertentu saat pengeboran.
Banyak digunakan untuk survei pengeboran lubang sumur di bidang minyak bumi, tambang batubara, dan pembangunan irigasi.
1.2 Fitur
Ø Untuk berbagai tujuan operasional:
Memenuhi berbagai tujuan survei baik untuk pengukuran suspensi atau pengukuran apung sendiri setelah dilengkapi dengan pelindung eksternal yang berbeda.
Ø Presisi dan keandalan tinggi:
Sebagai bagian utama dari inclinometer, sensor percepatan dengan akselerometer tahan guncangan memiliki karakteristik linearitas tinggi, sedikit hanyutan suhu, dan rekurensi yang baik, dll.
Ø Perlindungan pemadaman listrik:
Kegagalan daya yang disebabkan oleh guncangan atau tekanan tidak akan mengakibatkan gangguan operasional atau kehilangan data.
Ø Kinerja dinamis:
Pengumpulan dan pemrosesan data yang sangat baik baik dalam kinerja dinamis maupun statis.
Ø Tahan guncangan dan benturan:
Penyangga multi-getaran-resist eksternal, baik radial maupun aksial.
Ø Cocok untuk lingkungan suhu rendah: Kinerja normal pada -40ºC
Ø Pengukuran sumur dalam:
Dilengkapi dengan pelindung insulasi panas, bekerja normal pada 250ºC, di bawah 125MPa
1.3 Spesifikasi:
Ф32 dan Ф27
1.4 Kondisi kerja:
Suhu:-40ºC~125ºC (maks. 250ºC dengan pelindung insulasi panas);
Tahan guncangan: ≤4.5g,10~100Hz
Tahan benturan: ≤2000g, 0.5ms
2. Parameter Teknis
Item | Rentang | Presisi | Kondisi |
Inklinasi | 0~180° | ±0.1° | |
Azimut | 0~360° | ±0.5° | Inklinasi sumur≥6° |
Bidang operasi sisi tinggi | 0~360° | ±0.1° | Inklinasi sumur≥6° |
Bidang operasi magnetik | 0~360° | ±0.5° | Inklinasi sumur≤8° |
Suhu | -40~125ºC | ±1ºC |
Parameter lainnya
Tegangan: DC6V~DC8V
Listrik: di bawah DC5V, kondisi siaga≤30mA, pengumpulan data ≤150mA
Suhu: -40~125ºC
Tahan benturan: 2000g, 0.5ms.
Tahan guncangan: 10g, 20~100Hz.
Kinerja dinamis: ketika percepatan getaran adalah 3g, frekuensi adalah 20Hz, kemungkinan kesalahan inklinasi: ≤0.2° dibandingkan dengan pengukuran statis.
Rentang Penundaan: 1~99 menit, minimum 1 menit;
Lingkup Interval: 1~99 detik, minimum 1 detik (hanya untuk multi-shot)
Maks. pengambilan sampel: 3600 titik (hanya untuk multi-shot)
Waktu kerja terus menerus: min 20 jam (hanya untuk multi-shot)
3. Tabung baterai isi ulang
Untuk single shot
Output tegangan: DC7.2V.
Output listrik: ≥500mAh
Suhu Kerja: -40~125ºC
Waktu pengisian atau pengosongan: ≥800 kali
Waktu pengisian: 2~4H
Waktu pengosongan: ≥30 menit
Untuk multi shots
Output tegangan: DC6V
Output listrik: ≥2000mAh
Suhu Kerja: -40~125ºC
Waktu pengisian atau pengosongan: ≥800 kali
Waktu pengisian: 16~17H
Waktu pengosongan: ≥12 jam
