NQU UNDERGROUND WIRELINE DOUBLE TUBE CORE BARREL ASSEMBLY UNTUK PENGEBORAN HORIZONTAL
Roschen menawarkan barel inti NQU NWL-U standar untuk digunakan dengan batang NQ/NRQ/NT.Barel inti NQU sangat ideal untuk digunakan di sebagian besar kondisi pengeboran bawah tanah dan tersedia untuk aplikasi di lubang ukuran N DCDMA standar.Ini terdiri dari rakitan kepala NQU, komponen tabung dalam NQU dan komponen tabung luar NQU.
Laras inti pengeboran berlian bawah tanah NQU
Barel inti kabel NQU
Laras inti tabung ganda NQU
perakitan kepala NQU
barel inti NQU

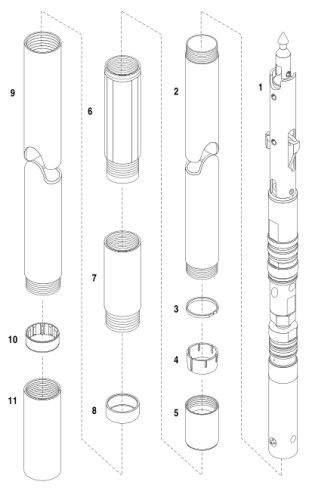

Konfigurasi standar barel inti NQU:
Majelis Kepala 1-NQU
Ban Dalam 2-NQU
Cincin Berhenti 3-NQU
Pengangkat Inti 4-NQU
Casing Pengangkat Inti 5-NQU
Kopling Penguncian 6-NQU
Kopling Adaptor 7-NQU
Cincin Pendaratan 8-NQU
Tabung Luar 9-NQU
Stabilizer Tabung Dalam 10-NQU
Pelindung Benang 11-NQU
Parameter Nonimal NQU | mm | Inci |
Diameter Lubang NQU (perkiraan) | 75.8 | 2.984 |
Diameter Inti NQU (sekitar) | 47.6 | 1,874 |
Set Bit Inti NQU OD (perkiraan) | 75.3 | 2.965 |
ID Set Bit Inti NQU (perkiraan) | 47.6 | 1,874 |
NQU Reaming Shell Set OD (perkiraan) | 75.8 | 2.984 |
Tabung Luar NQU OD | 73 | 2.874 |
ID Tabung Luar NQU | 60.3 | 2.374 |
NQU Ban Dalam OD | 55.6 | 2.189 |
ID Ban Dalam NQU | 50 | 1.969 |
CATATAN:
(1) NQU core bit dan reaming shell tidak termasuk.
(2) Tersedia barel inti NQU 1,5 m/5 kaki dan 3 m/10 kaki.
(3) Laras inti NQU ujung tombak MKII terbaru juga tersedia.
