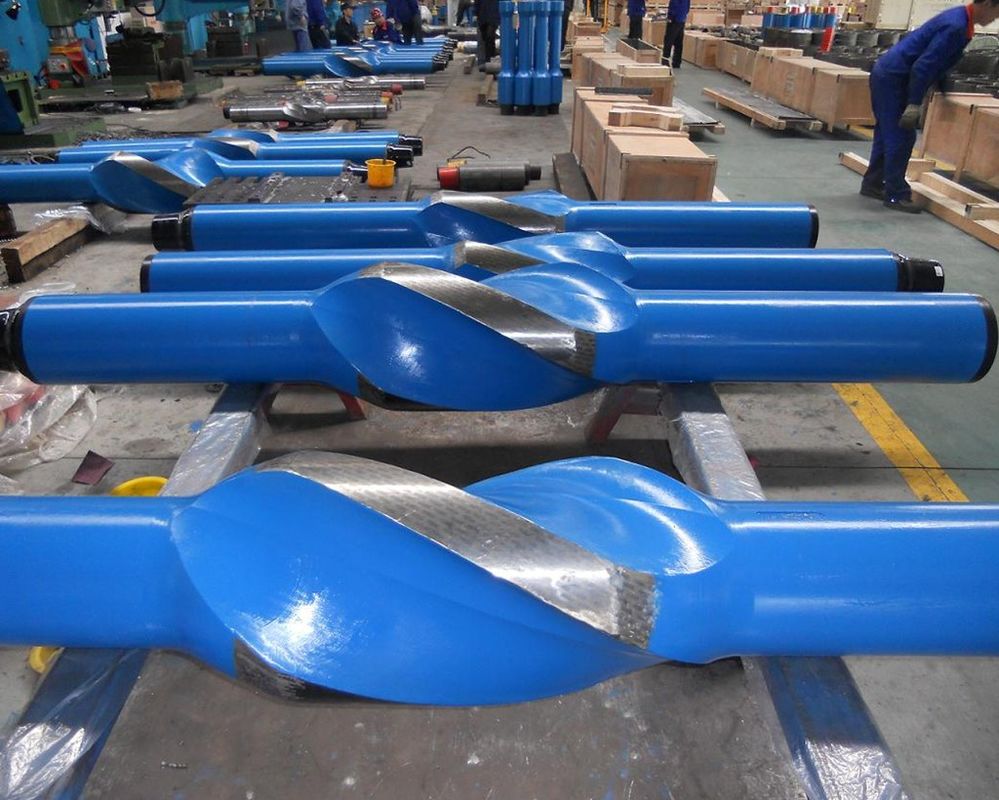

15" Heavy Duty Drilling Stabilizers dengan wajah karbida tungsten keras standar API bersertifikat

Stabilizer Pengeboran Tugas Berat 15" dengan permukaan karbida tungsten keras bersertifikasi standar API





Stabilizer Pengeboran Tugas Berat 17 1/2" dengan permukaan karbida tungsten keras bersertifikasi standar API





Stabilizer Pengeboran Tugas Berat - Bersertifikat API & Terbukti di Lapangan



Roschen mengirimkan stabilisator API berkualitas tinggi langsung dari basis manufaktur kami di China—dengan harga yang jauh lebih rendah daripada harga pemasok lokal Anda.



Dibuat dari baja AISI 4145H berkualitas atau baja tahan karat non-magnetik sesuai API Spec 7-1, stabilisator pengeboran kami termasuk yang paling kokoh yang dapat Anda temukan.





Spesifikasi Utama
Standar	Spesifikasi API 7-1
Jenis	Pisau integral, pisau las, selongsong yang dapat diganti, tidak berputar
Posisi	Dekat bit (kotak/kotak), rangkaian kerah bor (kotak/pin)
Mutu baja	AISI 4145H yang dimodifikasi, non-magnetik (non-mag)
Permukaan keras	HF1000 - HF5000





Ikhtisar Konten

1. Stabilizer untuk Setiap Aplikasi Pengeboran
1) Penstabil Bilah Terpadu (IBS)
2) Stabilizer Pisau Las
3) Stabilizer Lengan yang Dapat Diganti
4) Stabilizer Lengan Non-Putar (Stabilizer Lengan Karet)

2. Ukuran dan Sambungan Stabilizer

3. Mutu Baja yang Tersedia
1) Baja Modifikasi AISI 4145H
2) Baja Non-Magnetik (Non-Mag)

4. Jenis-jenis Hardfacing

5. Cara Pemesanan





Stabilizer untuk Setiap Aplikasi Pengeboran

Stabilisator merupakan bagian integral dari rakitan lubang bawah. Stabilisator memusatkan berat kerah bor pada mata bor, memperkuat BHA, dan menjaga kerah bor agar tidak menyentuh dinding lubang bor, sehingga mengurangi risiko pipa tersangkut.


Roschen menawarkan berbagai macam stabilizer untuk semua ukuran dan formasi lubang bor. Stabilizer khusus seperti roller reamer, hole opener, dan key seat wiper melengkapi pilihan ini dan memastikan Anda akan selalu menemukan stabilizer yang tepat untuk aplikasi pengeboran Anda.


Stabilisator Bilah Terpadu (IBS)
Dibuat dari satu bagian baja AISI 4145H atau baja non-magnetik berkekuatan tinggi, stabilisator bilah integral (IBS) menghilangkan risiko bilah jatuh ke dalam lubang sumur.


Tersedia dengan bilah spiral pada sudut yang berbeda atau bilah lurus. Bilah spiral memastikan kontak permukaan 360°, sementara bilah lurus memberikan konsentrasi cairan maksimum.


Dilengkapi dengan solusi hardfacing yang optimal, stabilisator bilah integral kami cocok untuk sebagian besar formasi, dari yang lunak hingga abrasif.


Kisaran ukuran lubang


Stabilizer bilah lurus: 5” – 28 1/2”
Stabilizer bilah spiral: 5” ​​– 36”
Stabilisator semangka: 8” – 28”



Stabilizer Pisau Las

Dengan bilah yang dilas ke mandrel yang ditempa, stabilisator bilah yang dilas merupakan alternatif ekonomis untuk stabilisator bilah integral untuk formasi lunak dan agak keras.


Perlakuan panas menyeluruh dan pengujian nondestruktif menyeluruh pada semua lapisan pengelasan memastikan ketahanan maksimum.

Tersedia dalam desain bilah lurus dan bilah spiral dengan 3 atau 4 bilah per penstabil.


Jenis-jenis Bilah Stabilizer
Stabilizer integral dan las Roschen tersedia dengan bilah dengan sudut lilitan berikut.


Pisau lurus
Spiral terbuka: sudut lilitan 180 – 220°
Spiral penuh: sudut lilitan 300 – 350°
Spiral rapat: sudut lilitan 500 – 600°



Bilah spiral tersedia untuk tangan kanan, tetapi bilah spiral untuk tangan kiri dapat disediakan berdasarkan permintaan.


Stabilizer Lengan yang Dapat Diganti

Terdiri dari mandrel tunggal dan selongsong yang dapat diganti, stabilisator selongsong yang dapat diganti ideal di daerah terpencil, di mana perbaikan dan perbaikan bilah tidak memungkinkan.


Selongsong dapat diganti dengan mudah di lantai pengeboran tanpa memerlukan alat khusus. Sebagai manfaat tambahan, satu mandrel dapat digunakan dengan selongsong dengan ukuran berbeda, sehingga mengurangi biaya peralatan.


Stabilizer Lengan Non-Putar (Stabilizer Lengan Karet)

Terbuat dari poliuretan khusus, selongsong pada penstabil selongsong yang tidak berputar tetap diam pada mandrel selama pengeboran. Dengan cara ini, selongsong ini menstabilkan rangkaian bor tanpa membuat alur yang terlalu pendek.


Stabilisator selongsong karet dapat digunakan pada formasi keras dan abrasif, karena keausan pada selongsong jauh lebih rendah dibandingkan dengan jenis stabilisator lainnya.

Hemat dan mudah ditangani: Selongsong dapat diganti dengan cepat dan mudah di lantai pengeboran. Desainnya yang mulus mencegah hilangnya selongsong di lubang sumur.



Ukuran dan Sambungan Stabilizer

Spesifikasi stabilizer umum tercantum di sini. Ukuran lubang, diameter leher, dan sambungan lainnya tersedia berdasarkan permintaan. Semua dimensi dalam satuan inci.




Ukuran Lubang	Diameter Leher	Koneksi (Baik String & Near-Bit)
5-1/2	4-1/8 hingga 4-3/4	NC31 (2-7/8 JIKA) · NC38 (3-1/2 JIKA) · 3-1/2 REG
5-5/8	4-1/8 hingga 4-3/4	NC31 (2-7/8 JIKA) · NC38 (3-1/2 JIKA) · 3-1/2 REG
5-3/4	4-1/8 hingga 4-3/4	NC31 (2-7/8 JIKA) · NC38 (3-1/2 JIKA) · 3-1/2 REG
5-7/8	4-1/8 hingga 4-3/4	NC31 (2-7/8 JIKA) · NC38 (3-1/2 JIKA) · 3-1/2 REG
6	4-1/8 hingga 4-3/4	NC31 (2-7/8 JIKA) · NC38 (3-1/2 JIKA) · 3-1/2 REG
6-1/8	4-1/8 hingga 4-3/4	NC38 (3-1/2 JIKA) · 3-1/2 REG
6-1/4	4-1/8 hingga 4-3/4	NC38 (3-1/2 JIKA) · 3-1/2 REG
6-1/2	4-1/8 hingga 4-3/4	NC38 (3-1/2 JIKA) · 3-1/2 REG
6-5/8	4-1/8 hingga 4-3/4	NC38 (3-1/2 JIKA) · 3-1/2 REG
6-3/4	4-1/8 hingga 4-3/4	NC38 (3-1/2 JIKA) · 3-1/2 REG
7-3/8	6-1/4	NC46 (4 JIKA) · 4-1/2 REG
7-1/2	6-1/4	NC46 (4 JIKA) · 4-1/2 REG
7-7/8	6-1/4	NC46 (4 JIKA) · 4-1/2 REG
8-1/4	6-1/4 hingga 6-3/4	NC46 (4 JIKA) · NC50 (4 1/2 JIKA) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 hingga 6-3/4	NC46 (4 JIKA) · NC50 (4 1/2 JIKA) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 hingga 6-3/4	NC46 (4 JIKA) · NC50 (4 1/2 JIKA) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 hingga 6-3/4	NC46 (4 JIKA) · NC50 (4 1/2 JIKA) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 sampai 7-3/4	4-1/2 REG · 6-5/8 REG
9-1/2	6-3/4 sampai 7-3/4	4-1/2 REG · 6-5/8 REG
9-5/8	6-3/4 sampai 7-3/4	4-1/2 REG · 6-5/8 REG
9-7/8	6-3/4 sampai 7-3/4	4-1/2 REG · 6-5/8 REG
10-5/8	6-3/4 sampai 7-3/4	4-1/2 REG · 6-5/8 REG
11	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12-1/4	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
13-1/2	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
14-3/4	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16-1/2	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17-1/2	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
20	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
22	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
23	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
24	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
26	8 sampai 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
28	9 sampai 9-1/2	7-5/8 REG · 8-5/8 REG
30	9 sampai 10	7-5/8 REG · 8-5/8 REG
36	9-1/2 sampai 10	7-5/8 REG · 8-5/8 REG​






Mutu Baja yang Tersedia

Stabilizer Roschen dapat diproduksi dari baja AISI 4145H yang dimodifikasi atau baja tahan karat non-magnetik.

Baja Modifikasi AISI 4145H

AISI 4145H Mod adalah baja kromium molibdenum khusus. Diolah dengan panas sesuai API Spec 7, baja ini memberikan kekuatan tarik tinggi, ketahanan terhadap guncangan, dan keausan pada stabilisator kami.


Kekerasan: 285-341 HB (1 inci di bawah permukaan)
Kekuatan benturan: 54 J (ASTM A 370 – Charpy V-notch)

Baja Non-Magnetik (Non-Mag)

Operasi pencatatan saat pengeboran (LWD) memerlukan stabilisator dan kerah bor yang terbuat dari baja tahan karat non-magnetik, untuk menghindari gangguan magnetik pada peralatan pengukuran.


Selain itu, peralatan lubang bawah berbahan baja tahan karat digunakan di lingkungan yang agresif karena ketahanannya yang baik terhadap korosi.

Untuk stabilisator non-magnetik kami menggunakan baja tahan karat kualitas P530 Mn-Cr-N yang memenuhi semua persyaratan di atas.


Kekerasan: min. 260-350 HB HB
Kekuatan benturan: 122 J
Ketahanan korosi: Diuji dan lulus sesuai dengan praktik ASTM 262 E
Permeabilitas magnetik: < 1.001

Jenis-jenis Hardfacing
Roschen dapat melapisi stabilizer Anda dengan beberapa jenis hardfacing (HF 1000 hingga HF 5000). Jika ragu untuk memilih, kami akan membantu Anda menemukan opsi hardfacing terbaik berdasarkan karakteristik formasi yang ditemukan di bawah lubang.




HF 1000
Karbida tungsten yang dihancurkan dan disimpan dalam matriks perunggu nikel. Ukuran butiran 3 mm memastikan konsentrasi karbida yang lebih besar yang ideal untuk pengeboran formasi lunak.


HF 2000
Sisipan karbida tungsten trapesium yang tertahan dalam matriks perunggu nikel karbida sinter. Ini akan memberikan cakupan karbida yang lebih dalam – ideal untuk pengeboran deviasi tinggi dalam formasi abrasif.


HF 3000
Sisipan karbida tungsten yang dipasang dalam endapan semprotan bubuk ideal untuk formasi abrasif. Direkomendasikan untuk stabilisator non-magnetik


HF 4000
Sisipan karbida tungsten (tipe kancing). Sisipan telah dikembangkan untuk memungkinkan pemasangan dingin dan mempertahankan kecocokan yang rapat. Konsentrasi sisipan yang lebih besar pada sepertiga bagian bawah bilah dan ujung depan akan meningkatkan kontak permukaan untuk mengurangi keausan pada formasi yang sangat abrasif.


HF 5000
Proses oksi-asetilena ini menggunakan partikel karbida cair yang kuat dengan berbagai ukuran yang tertahan dalam matriks nikel kromium yang memberikan sifat ikatan yang sangat baik dan karakteristik keausan permukaan yang lebih baik. Tingkat kekerasan permukaan lebih dari 40 HRC. Ideal untuk aplikasi panas bumi di atas 350°C.






Bagaimana cara memesan?

Daftar berikut ini menyediakan informasi yang dibutuhkan untuk memesan atau menanyakan tentang penstabil API. Jika Anda tidak memiliki semua spesifikasi yang dibutuhkan, jangan khawatir. Kirimkan saja apa yang Anda miliki dan kami akan mencari tahu sisanya bersama Anda.


Informasi yang Diperlukan tentang Stabilizer


Jenis stabilizer: Integral, dilas, dapat diganti, atau tidak berputar
Posisi senar bor: Senar atau dekat mata bor
Bungkus: Spiral ketat, spiral penuh, spiral terbuka atau lurus
Diameter lubang: Sama dengan ukuran mata bor
Diameter leher: Sama dengan ukuran kerah bor
Sambungan: Sama seperti sambungan kerah bor dan (dalam kasus stabilisator dekat mata bor) sambungan mata bor.
Baja: AISI 4145H atau non-magnetik
. Hardfacing: HF-1000 hingga HF-5000



Persyaratan Opsional

Fitur Penghilang Stres Koneksi, sesuai ISO 10424-2 (API Spec 7-2)
Koneksi bekerja dingin
. Perlakuan permukaan sambungan: Opsional hanya untuk stabilisator non-magnetik
. Reses katup apung: Hanya untuk stabilisator near-bit
Spiral tangan kiri: Hanya untuk penstabil bilah spiral
