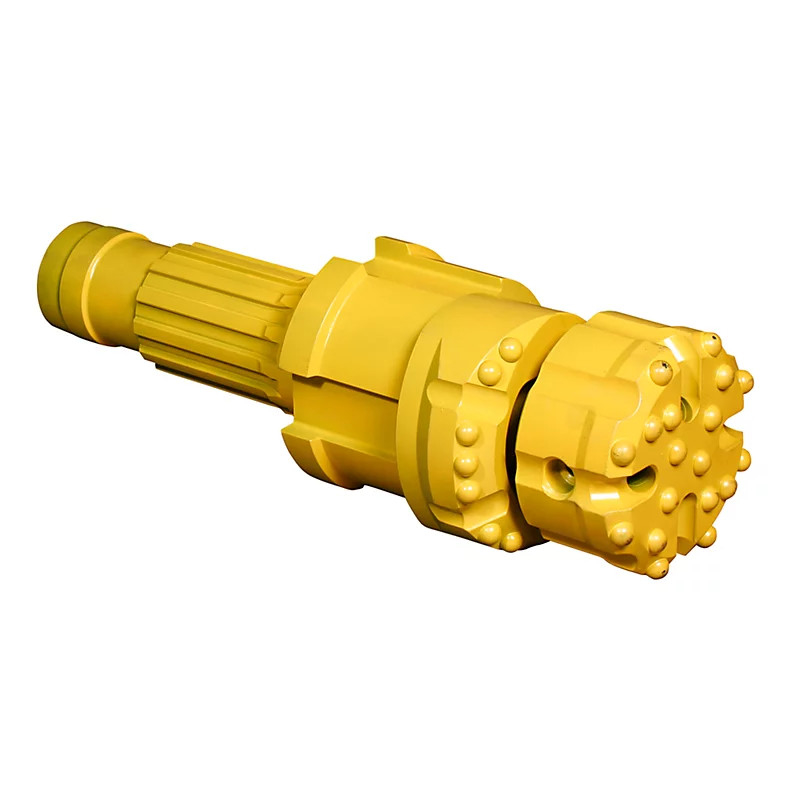

Atasi tanah yang tidak stabil, pasir yang mengalir, kerikil, dan kondisi overburden yang sulit dengan efisiensi dan keandalan yang tak tertandingi menggunakan SISTEM PEMBORAN CASING ECCENTRIC ODEX. Teknologi inovatif dan dipatenkan ini adalah tolok ukur industri untuk pengeboran dan casing lubang bor secara bersamaan di lingkungan bawah permukaan yang menantang di mana metode konvensional gagal atau terbukti mahal.
Cara Kerja Sistem ODEX Revolusioner:
Kejeniusan intinya terletak pada mata bor underreamer eksentriknya yang unik:
Pengeboran Percontohan: Mata bor standar (terletak di dalam reamer eksentrik) memulai lubang percontohan.
Underreaming Eksentrik: Saat rotasi dimulai, gaya sentrifugal mengayunkan reamer eksentrik offset berdiameter lebih besar ke luar.
Casing Simultan: Lubang yang diperbesar ini, dibuat oleh reamer eksentrik yang berputar, memberikan jarak yang sempurna untuk casing (pipa bor berongga) untuk mengikuti tepat di belakang mata bor.
Perlindungan Berkelanjutan: Casing dimajukan secara bersamaan dengan proses pengeboran, memberikan dukungan lubang instan dan mencegah keruntuhan, masuknya cairan, atau kontaminasi.
Fitur & Keunggulan Utama:
Stabilitas Lubang yang Tak Tertandingi: Menstabilkan lubang bor secara instan di tanah yang runtuh, pasir yang mengalir, kerikil, batu besar, dan batuan yang retak. Menghilangkan pencucian lubang dan ambruk.
Efisiensi Unggul: Pengeboran dan casing dalam satu lintasan secara drastis mengurangi waktu, tenaga kerja, dan biaya proyek secara keseluruhan dibandingkan dengan metode "bor-lalu-casing" konvensional.
Dampak Lingkungan Minimal: Mencegah migrasi cairan antar akuifer, melindungi kualitas air tanah, dan meminimalkan hilangnya cairan pengeboran ke dalam formasi. Ideal untuk lokasi yang sensitif terhadap lingkungan.
Keserbagunaan: Terbukti efektif untuk berbagai aplikasi: Penyelidikan lokasi geoteknik, pemasangan sumur air (terutama di formasi yang sulit), pemancangan pondasi, penjangkaran tanah, lubang percontohan terowongan mikro, pemasangan loop panas bumi, dan pengeboran lubang grout.
Menembus Halangan: Secara efektif mengebor melalui kerikil, batu besar, dan puing-puing di dalam overburden yang tidak terkonsolidasi.
Pengurangan Risiko: Secara signifikan menurunkan risiko alat yang macet, lubang yang hilang, dan penundaan mahal yang terkait dengan kondisi tanah yang tidak stabil.
Casing Sambungan Rata: Menggunakan casing ulir rata yang kuat untuk kemajuan yang mulus dan kinerja yang optimal.
Keandalan Terbukti: Dekade keberhasilan global membuktikan daya tahan dan efektivitas sistem dalam kondisi tanah terberat.
SISTEM PEMBORAN CASING ECCENTRIC ODEX - Parameter Khas
Tipe ODEX | Ukuran Casing yang Direkomendasikan | Min. Ketebalan Dinding | Diameter Mata Bor Percontohan | Diameter Reamer | Untuk Shank Palu | ||||||
Maks. OD | Min. ID | ||||||||||
mm | inci | mm | inci | mm | inci | mm | inci | mm | inci | ||
90 | 115 | 4 1/2 | 102 | 4 | 6 | 15/64 | 90 | 3 35/64 | 123 | 4 27/32 | DHD3.5, Cop34, Mission 30 |
115 | 142 | 5 19/32 | 125 | 4 59/64 | 7 | 9/32 | 115 | 4 17/32 | 155 | 6 7/64 | DHD340A, SD4, QL40, Mission40 |
115 | 146 | 5 3/4 | 128 | 5 3/64 | 7 | 9/32 | 116 | 4 9/16 | 152 | 6 | |
140 | 168 | 6 5/8 | 152 | 5 63/64 | 8 | 5/16 | 140 | 5 1/2 | 189 | 7 7/16 | DHD350R, SD5, QL50, Mission50 |
144 | 178 | 7 | 160 | 6 19/64 | 9 | 23/64 | 144 | 5 9/16 | 192 | 7 9/16 | |
165 | 196 | 7 23/32 | 183 | 7 13/64 | 6 | 15/64 | 166 | 6 17/32 | 211 | 8 19/64 | DHD360, SD6, QL60, Mission60 |
180 | 219 | 8 5/8 | 194 | 7 5/8 | 6 | 15/64 | 179 | 7 3/64 | 232 | 9 1/8 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | |
190 | 219 | 8 5/8 | 205 | 8 1/16 | 7 | 9/32 | 191 | 7 1/2 | 236 | 9 19/64 | DHD380, QL80, SD8, Mission 80 |
230 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 229 | 9 1/64 | 286 | 11 1/4 | |
240 | 273 | 10 3/4 | 250 | 9 27/32 | 11.5 | 29/64 | 241 | 9 31/64 | 308 | 12 1/8 | |
280 | 324 | 12 3/4 | 305 | 12 | 9.5 | 3/8 | 280 | 11 1/64 | 378 | 14 57/64 | SD10, NUMA100 |
SISTEM PEMBORAN CASING ECCENTRIC ODEX - Pertanyaan yang Sering Diajukan (FAQ)
T: Jenis tanah apa yang paling cocok untuk sistem ODEX?
J: ODEX unggul dalam overburden yang tidak stabil: pasir lepas, kerikil, kerikil, batu besar, lempung lunak, material pengisi, dan batuan yang retak yang rentan terhadap keruntuhan. Kurang efisien dalam batuan dasar yang masif dan kompeten di mana pengeboran standar sudah cukup.
T: Bisakah sistem ODEX mengebor melalui batuan padat?
J: Meskipun dirancang terutama untuk overburden, mata bor percontohan dan reamer dapat menembus lapisan batuan yang lebih lunak atau retak yang ditemukan di dalam urutan overburden. Untuk pengeboran batuan keras yang ekstensif, metode lain mungkin mengikuti bagian yang dilapisi.
T: Bagaimana casing dilepas setelah pengeboran?
J: Casing biasanya bersifat sementara. Setelah kedalaman target tercapai dan lubang stabil (atau casing/grout permanen ditempatkan), rangkaian bor ODEX diambil. Reamer eksentrik menarik kembali saat rotasi berhenti, memungkinkannya ditarik kembali ke dalam casing dan ditarik keluar.
T: Apakah sistem ODEX kompatibel dengan rig bor saya yang ada?
J: Sangat mungkin! Sistem ODEX dirancang untuk bekerja dengan rig pengeboran palu atas atau down-the-hole (DTH) standar yang dilengkapi dengan chuck penggerak dan kemampuan rotasi yang sesuai untuk ukuran casing. Adaptor umumnya tersedia.
T: Apa saja keuntungan utama dibandingkan dengan metode pengeboran dan casing konvensional?
J: Keuntungan terbesar adalah kecepatan (operasi satu lintasan), keandalan (dukungan lubang langsung mencegah kegagalan), penghematan biaya (mengurangi waktu, tenaga kerja, material, risiko), dan perlindungan lingkungan (meminimalkan hilangnya cairan & kontaminasi silang akuifer).
T: Bisakah sistem menangani pengeboran melengkung?
J: Meskipun dirancang terutama untuk lubang yang relatif lurus, pengeboran terarah terkontrol dimungkinkan dengan peralatan dan teknik khusus, meskipun menambah kompleksitas dibandingkan dengan aplikasi vertikal lurus.
