Alat Pengambilan Sampel Tanah Sendok Sampling Standar / Peralatan Pengujian Tanah
SPT Sampler
Split Spoon Sampler
SPT Split Tube Sampler
Standard Penetration Test Sampler
Split Spoon Sampler 2 "untuk deskripsi litologi dan analisis kimia
Split Barrel Soil Sampler
SPT Sampler
Split Sendok
SPT Sampler
Split Spoon Sampler
Tes Penetrasi Standar (SPT)
Standard Penetration Test Sampler
Investigasi geoteknik
Tes penetrasi standar
Tes Penetrasi Standar (SPT)
Uji penetrasi standar (SPT) adalah uji penetrasi dinamis in-situ yang dirancang untuk memberikan informasi tentang sifat-sifat rekayasa geoteknik tanah. Prosedur uji dijelaskan dalam Standar Inggris BS EN ISO 22476-3, ASTM D1586 dan Standar Australia AS 1289.6.3.1. Penjelasan rinci tentang tes dan prosedur SPT dapat ditemukan pada data geoteknik
Prosedur:
Tes ini menggunakan tabung sampel berdinding tebal, dengan diameter luar 50 mm dan diameter dalam 35 mm, dan panjang sekitar 650 mm. Ini didorong ke tanah di bagian bawah lubang bor dengan pukulan dari palu slide dengan berat 63,5 kg (140 lb) jatuh melalui jarak 760 mm (30 in). Tabung sampel didorong 150 mm ke dalam tanah dan kemudian jumlah pukulan yang diperlukan untuk tabung untuk menembus masing-masing 150 mm (6 in) hingga kedalaman 450 mm (18 in) dicatat. Jumlah dari jumlah pukulan yang diperlukan untuk penetrasi kedua dan ketiga 6 dari penetrasi disebut "resistansi penetrasi standar" atau "N-nilai". Dalam kasus di mana 50 pukulan tidak cukup untuk memajukannya melalui interval 150 mm (6 in) penetrasi setelah 50 pukulan dicatat. Hitungan pukulan memberikan indikasi kepadatan tanah, dan digunakan dalam banyak rumus rekayasa geoteknik empiris.
Tujuan:
Tujuan utama dari pengujian ini adalah untuk memberikan indikasi kepadatan relatif endapan granular, seperti pasir dan kerikil yang hampir tidak mungkin diperoleh sampel yang tidak terganggu. Kelebihan dari tes ini, dan alasan utama untuk penggunaannya yang meluas adalah sederhana dan tidak mahal. Parameter kekuatan tanah yang dapat disimpulkan adalah perkiraan, tetapi dapat memberikan panduan yang berguna dalam kondisi tanah di mana tidak mungkin untuk mendapatkan sampel lubang bor dengan kualitas yang memadai seperti kerikil, pasir, debu, tanah liat yang mengandung pasir atau kerikil dan batu yang lemah. Dalam kondisi di mana kualitas sampel yang tidak terganggu adalah dugaan, misalnya lempung yang sangat berlumpur atau sangat berpasir, atau tanah liat yang keras, sering menguntungkan untuk mengganti sampling dengan uji penetrasi standar untuk memeriksa kekuatan. Jika sampel ditemukan tidak dapat diterima terganggu, mungkin perlu menggunakan metode yang berbeda untuk mengukur kekuatan seperti uji pelat. Ketika pengujian dilakukan di tanah granular di bawah permukaan air tanah, tanah bisa menjadi kendur. Dalam keadaan tertentu, dapat berguna untuk melanjutkan mengemudikan sampler di luar jarak yang ditentukan, menambahkan batang pengeboran lebih lanjut seperlunya. Meskipun ini bukan tes penetrasi standar, dan tidak boleh dianggap seperti itu, mungkin setidaknya memberikan indikasi apakah deposit benar-benar longgar seperti yang ditunjukkan oleh tes standar.
Kegunaan hasil SPT tergantung pada jenis tanah, dengan pasir halus yang memberikan hasil yang paling berguna, dengan pasir kasar dan pasir berlumpur memberikan hasil yang cukup bermanfaat, dan tanah liat dan tanah berkerikil menghasilkan hasil yang mungkin sangat kurang representatif dari tanah yang sebenarnya. kondisi. Tanah di daerah kering, seperti Amerika Serikat Bagian Barat, dapat menunjukkan sementasi alami. Kondisi ini akan sering meningkatkan nilai penetrasi standar.
SPT digunakan untuk memberikan hasil untuk penentuan empiris kerentanan lapisan pasir terhadap pencairan gempa, berdasarkan penelitian yang dilakukan oleh Harry Seed, T. Leslie Youd, dan lain-lain.
Peralatan Penetrasi Standar
Untuk melaksanakan Standar Penetration Test (SPT) ke BS 1377: Bagian 9: 1990. The Auto Trip Hammer, SPT Drive Rods dan Split Tube Sampler bekerja bersama.
Operasi dasar dari peralatan Penetrasi Standar yang lengkap seperti yang ditunjukkan pada sketsa berikut.
Deskripsi Barang:

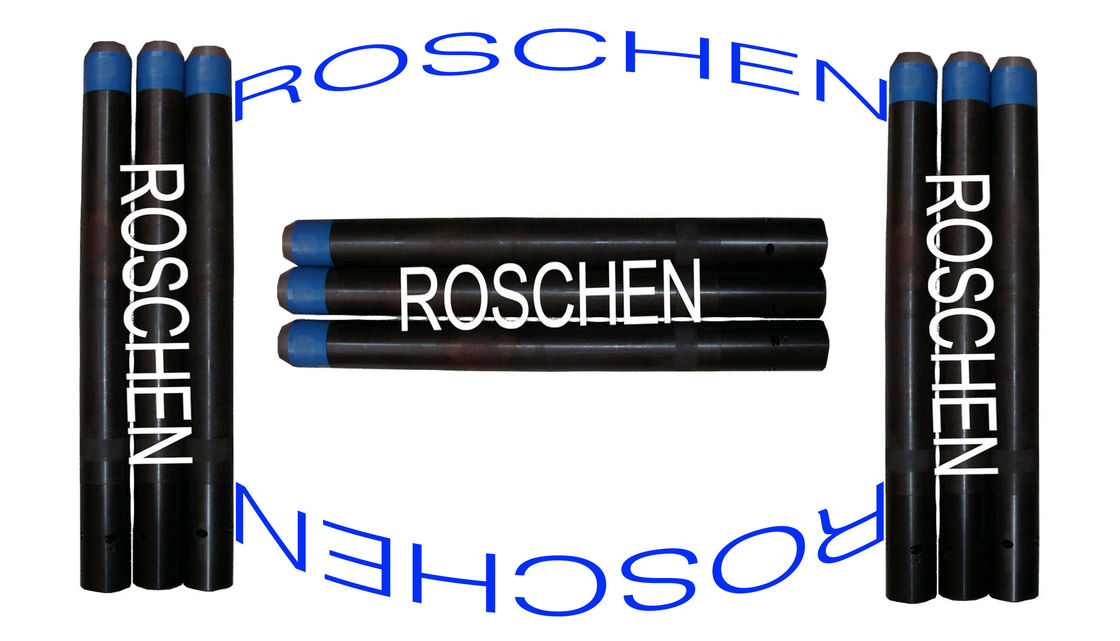

SPT Split Tube Sampler adalah untuk melakukan Standard Penetration Test (SPT). Kami memproduksinya sesuai dengan BS 1377: Bagian 9: 1990. Adaptor katup bola atas, sepasang sendok Split, dan sepatu SPT terbuka menyusun seperangkat lengkap Sampler SPT. Baik tipe plastik dan pengikut keranjang tipe baja tersedia. Adaptor katup bola mencegah sampel dicuci keluar dari sampler ketika sampler ditarik dari lubang bor. Sebuah kerucut hidung 60 derajat dan batang padat panjang dengan 60 derajat titik juga tersedia. Sambungan sekrup pada adaptor atas tergantung pada jenis batang bor yang digunakan untuk menggerakkan sampler, tetapi yang paling sering adalah 1,1 / 2 "BS Whitworth, NWY Rod, BW atau AW Rod.
Komposisi:
Split Sendok menyusun Sampel Sendok Kepala, Tabung Split, Adaptor SPT, SPT Sepatu, Basket Retainer.
Spesifikasi:
Sampler Tabung Split standar adalah 2 "(50,8 mm) OD x 1,3 / 8" (34,9 mm) ID x 18 "(457mm) / 24" (610 mm) panjang. Untuk kondisi mengemudi berat, tugas berat "Tuflok" desain tersedia.
