Sampel U100
Kelas kualitas sampel yang diperlukan untuk memenuhi persyaratan pengujian klien harus menentukan kategori sampel yang digunakan” (BS5930:2015 Ch20.1).Rasio panjang terhadap diameter harus kurang dari 1:20 agar sesuai.
Seri U100 terdiri dari beberapa komponen yang, tergantung pada pilihannya, menyediakan sampel kelas 1, 2 & 3 sesuai dengan BS EN ISO 22475-1 dan Eurocode 7.
Pada tanah halus, pengambilan sampel tidak terganggu seringkali dapat dilakukan dengan menggunakan perkakas berikut agar sampel dapat diambil untuk pengujian kekuatan dan kekakuan.
Tiga jenis sistem sampling adalah sebagai berikut:
1. Sistem Standar U100 (OS-TK/W)
2. Sistem lapisan plastik U100 (OS-TK/W)
3. Sistem U100T (OS-T/W)
Spesifikasi:
| Jenis | OD Maks * | Min.ID* (mm) | Rasio Luas |
| Sistem Standar | 118.6 | 104.4 | 29% |
| Sistem lapisan plastik | 123.8 | 101.6 | 48% |
Menampilkan 1 hingga 2 dari 2 rekaman
* Dimensi diukur pada cutting shoe
Silakan lihat diagramnya.

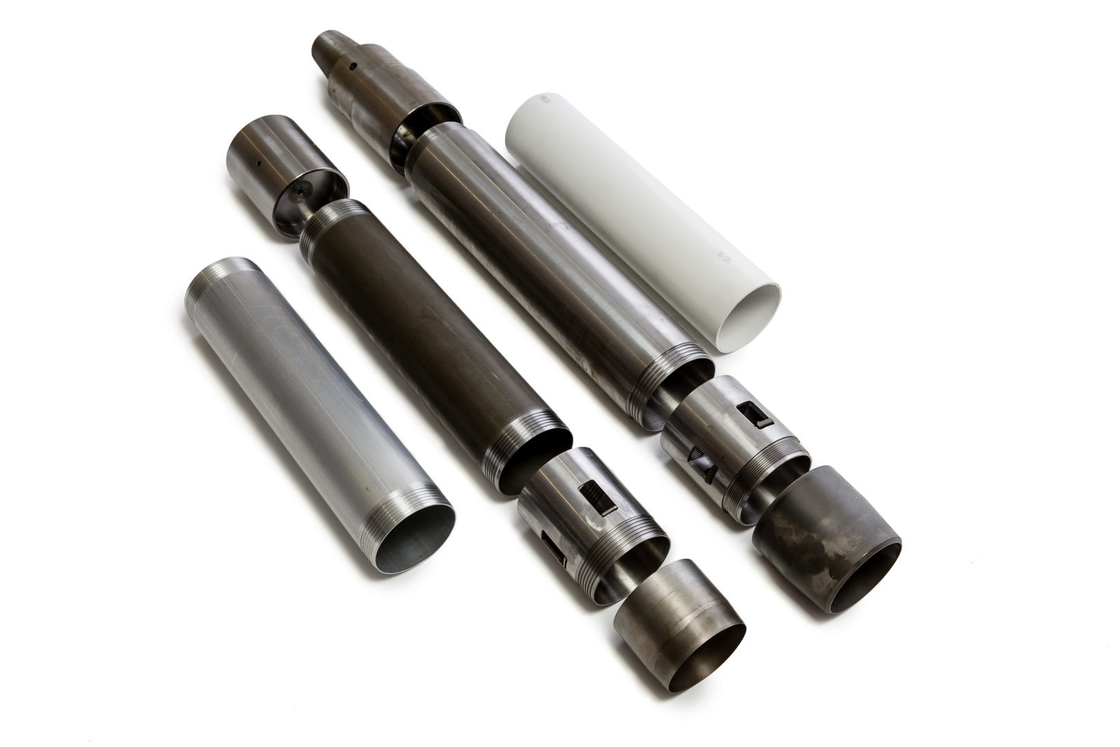

Sistem standar:
1. Tabung sampel (baja berlapis kadmium atau aluminium).
2. Corecatcher (opsional)
3. Cutting shoe (pinggiran polos atau bergerigi)
Sistem lapisan plastik
4. Tabung badan baja (melampirkan liner plastik).
5. Corecatcher (opsional)
6. Jarak cincin
7. Cutting shoe (pinggiran polos atau bergerigi)
